Contrôles de l'air de combustion/des fumées
13.3 Contrôler la pression de l'arrivée de gaz
▶ Eteindre la chaudière et fermer le robinet de gaz.
▶ Desserrer la vis au niveau de la prise de mesure de la pression de rac-
cordement gaz (pression d'écoulement) et raccorder le manomètre.

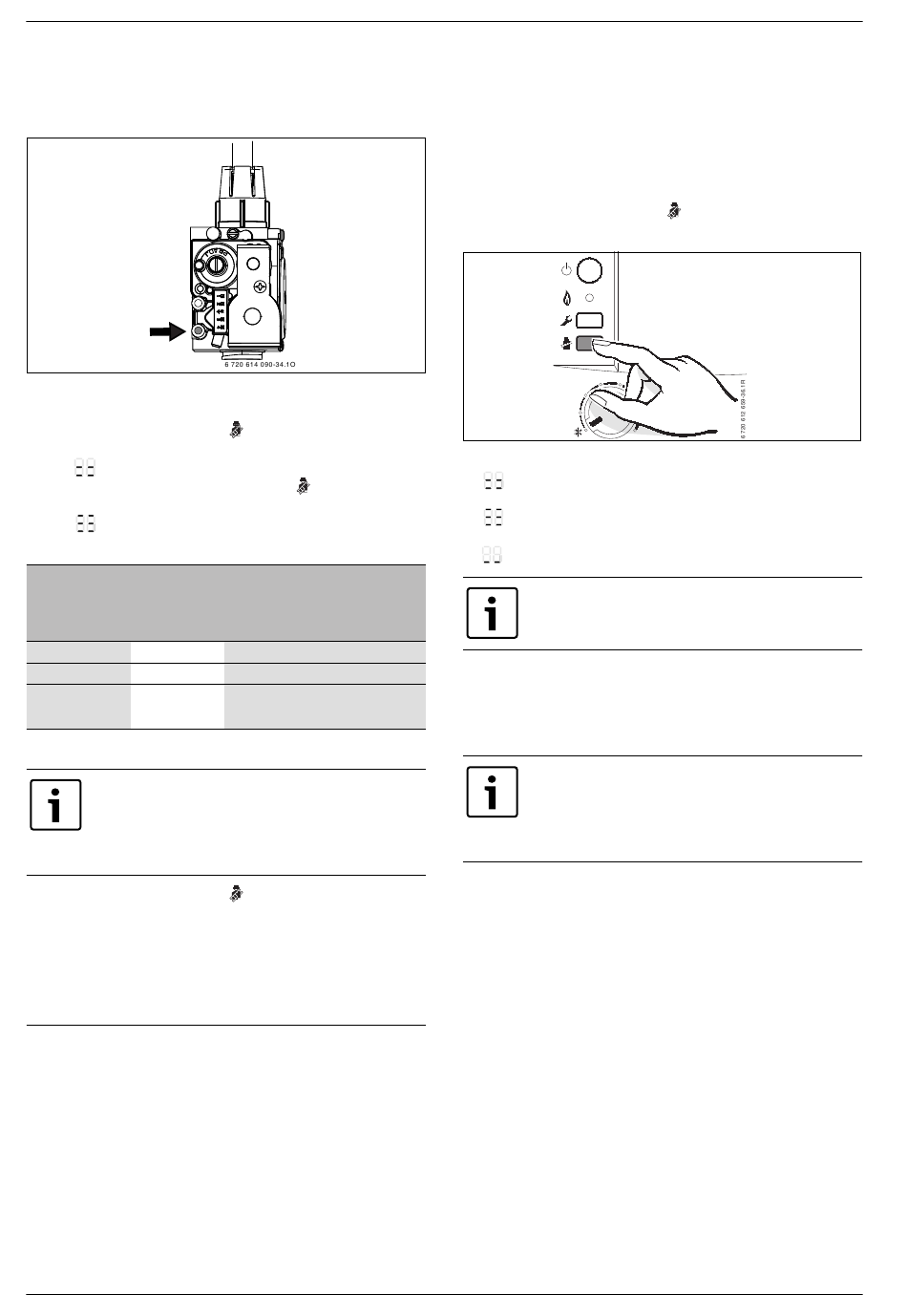

Fig. 88
▶ Ouvrir le robinet de gaz et mettre l'appareil sous tension.
▶ Appuyer sur la touche ramonage
L'afficheur indique la température de départ chauffage en alternance
avec = débit calorifique chauffage maximal réglé.
▶ Appuyer brièvement sur la touche ramonage
L'afficheur indique la température de départ chauffage en alternance
avec = débit calorifique nominal maximal.
▶ Vérifier la pression de raccordement requise selon le tableau.
Pression no-
Type de gaz minale [mbar]
Gaz naturel G25 25
Gaz naturel G20 20
Gaz liquéfié 37
(Propane)
Tab. 33
Au-dessus ou en dessous de ces valeurs, l'appareil ne
doit pas être mis en service. Déterminer la cause et re-
médier à la panne. Si cela n'est pas possible, fermer l'ali-
mentation en gaz de l'appareil et contacter l'entreprise
de distribution de gaz.
▶ Appuyer sur la touche ramonage
pour qu'elle s'éteigne.
L'afficheur indique à nouveau la température de départ chauffage.
▶ Mettre l'appareil hors tension, fermer le robinet de gaz, retirer le
manomètre et resserrer la vis.
▶ Remonter l'habillage.
14 Contrôles de l'air de combustion/des fumées
Mesure de la perte de fumées selon BimSchV (ordonnance relative
à la protection contre les immissions)
En ce qui concerne les appareils à condensation, des dispositions parti-
culières sont en vigueur quant à la mesure des déperditions de gaz brû-
lés.
• Conformément au § 14 de l'ordonnance du 27.05.1988, les appa-
reils à condensation sont dispensés du contrôle.
• Conformément au § 15 de l'ordonnance, les appareils à condensa-
tion ne sont pas concernés par un contrôle répétitif.
Il n'existe pas de dispositions concernant les mesures visant à
constater les déperditions de gaz brûlés
54
jusqu'à ce qu'elle s'allume.
.
Plage de pression admissible au
débit calorifique nominal maxi-
mal
[mbar]
20 - 30
17 - 25
25 - 45
autant de fois que nécessaire
Contrôle d'évacuation des fumées selon l'ordonnance sur le ramo-
nage et l'inspection
Le contrôle d'évacuation des fumées englobe le contrôle de l'évacuation
des fumées et une mesure du CO :
• Contrôle de l'évacuation des gaz de fumée (chapitre 14.2)
• Mesure du CO (chapitre 14.3)
14.1

Touche ramonage

En appuyant sur la touche ramonage
possible de sélectionner les puissances suivantes de l'appareil :
3 4
2
1
Fig. 89
• = débit calorifique nominal maximal réglée
• = débit calorifique nominal maximal
• = débit calorifique nominal minimal
Vous disposez de 15 minutes pour mesurer les valeurs.
Ce délai écoulé, l'appareil bascule à nouveau en mode de
fonctionnement normal.
14.2 Contrôle d'étanchéité de la conduite d'évacuation
des fumées
Mesure du O ou du CO dans l'air de combustion.
2 2
Utiliser une sonde des gaz de fumée à fente annulaire pour la mesure.
L'étanchéité de l'évacuation des gaz peut être contrô-
lée par la mesure de O
tion selon les configurations C
de O ne doit pas être inférieure à 20,6 %. La valeur de
2
CO ne doit pas être supérieure à 0,2 %.
2
▶ Retirer le bouchon sur la buse de mesure de l'air de combustion [2]
( figure 90).
▶ Insérer la sonde des fumées dans la prise de mesure des produits de
combustion, en assurant l'étanchéité au point de mesure.
Stellis Module Solaire – 6 720 816 633 (2015/07)
jusqu'à ce qu'elle s'allume, il est
5
6
max
ou de CO dans l'air de combus-
2 2
, C ou C . La valeur
13 33 43
