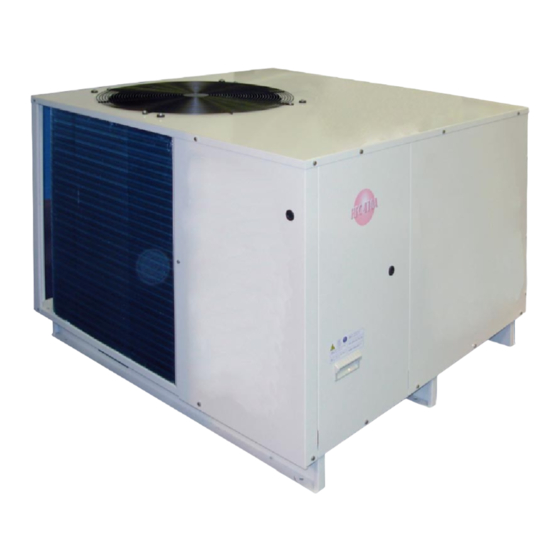

- Page 1 Unités de toiture - Version réversible HAN 10 à 31 9,8 à 31 kW 9,6 à 30,5 kW Notice technique EDM HAN-A.1F Date : Octobre 2008 Annule et remplace : Aucune...
-
Page 2: Description Des Appareils
Description des appareils Poulie variable (pour ventilateur à Boîtier de commande électrique transmission par courroie) avec panneau d'accès Ventilateur de soufflage de type centrifuge à accouplement direct ou à transmission par poulie- courroie (selon les modèles) Tendeur de courroie Orifice de manutention Compartiment frigorifique avec panneau d'accès... -
Page 3: Caractéristiques Techniques
Caractéristiques techniques Généralités Les moteurs, refroidis par le gaz, sont munis d'une protection thermique interne à réarmement automatique. Unité monobloc pré-assemblée à l'épreuve des intempéries, conçue Une résistance de carter est fournie sur chaque compresseur pour un de manière à... -
Page 4: Cac Controller (Régulation Standard)
Commandes CAC Controller (régulation standard) Sorties 230 V Chauffage électrique Raccordement des Fusibles contacts auxiliaires Entrée de défaut MARCHE/ARRêT à distance Sorties 230 V Entrées des pressostats Sortie d'indication de défaut à distance Entrées des capteurs Raccordement du RCW2 Bouton de Boutons de test l'afficheur... -
Page 5: Commandes (Suite)
Commandes (suite) Contrôleur programmable électronique RCW2 (régulation optionnelle) °C AUTO UNIT TEMP MODE NIGHT PROG HOUR SWING CLEAR LOCAL UNIT Principales caractéristiques : Accès au mode réglage de l'heure • Permet de commander jusqu'à 15 unités avec programmation et points Permet d'avancer l'heure de consigne indépendants. -
Page 6: Schéma Du Circuit Frigorifique
Schéma du circuit frigorifique COmPOSANTS Compresseur Condenseur Evaporateur Ventilateur centrifuge Ventilateur hélicoïde Pressostat HP Pressostat BP Prise de pression Détendeur thermostatique Vanne 4 voies Limites de fonctionnement modèles HAN mode froid Température extérieure min. unité standard °C Température extérieure min. unité avec kit basse temp. ambiante (en option) °C Température intérieure min. -
Page 7: Caractéristiques Physiques
Caractéristiques physiques modèles HAN Puissance frigorifique totale (1) 9800 13000 14500 16800 18900 25400 31000 Puissance absorbée - Mode froid (1) 3769 4545 4949 6087 6517 8328 10000 Puissance calorifique totale (1) 9600 12100 14200 15800 19000 24200 30500 Puissance absorbée - Mode chaud (1) 3097 4321 4581... -
Page 8: Caractéristiques Électriques
La tension d'alimentation des batteries électriques doit être séparée de celle de l'unité. Seule la commande de la batterie électrique est gérée par l'unité (voir schémas électriques). Les batteries électriques sont pour l'installation intérieure dans la gaine d'air. Caractéristiques acoustiques Niveaux de puissance sonore par bande d'octave dB(A) global HAN 10 dB(A) 125 Hz 250 Hz 500 Hz... -
Page 9: Puissances Frigorifiques
Puissances frigorifiques HAN 10 - Débit d'air nominal 1930 m TEmPéRATURE AiR ExTéRiEUR (°C) TEmPéRATURE AiR iNTéRiEUR (°C) Puissance frigorifique totale (kW) 10,1 Température bulbe humide = 15 °C Puissance absorbée totale (kW) 21 °C 23 °C 25 °C Température bulbe sec Puissance frigorifique sensible (kW) 27 °C... -
Page 10: Puissances Frigorifiques (Suite)
Puissances frigorifiques (suite) HAN 13 - Débit d'air nominal 2640 m TEmPéRATURE AiR ExTéRiEUR (°C) TEmPéRATURE AiR iNTéRiEUR (°C) Puissance frigorifique totale (kW) 13,4 13,0 12,5 12,0 11,5 11,0 10,5 Température bulbe humide = 15 °C Puissance absorbée totale (kW) 21 °C 23 °C 25 °C... -
Page 11: Han 15 - Débit D'air Nominal 2940 M 3 /H
Puissances frigorifiques (suite) HAN 15 - Débit d'air nominal 2940 m TEmPéRATURE AiR ExTéRiEUR (°C) TEmPéRATURE AiR iNTéRiEUR (°C) Puissance frigorifique totale (kW) 15,0 14,4 13,9 13,4 12,8 12,3 11,7 Température bulbe humide = 15 °C Puissance absorbée totale (kW) 21 °C 10,1 10,3... -
Page 12: Han 17 - Débit D'air Nominal 3190 M 3 /H
Puissances frigorifiques (suite) HAN 17 - Débit d'air nominal 3190 m TEmPéRATURE AiR ExTéRiEUR (°C) TEmPéRATURE AiR iNTéRiEUR (°C) Puissance frigorifique totale (kW) 17,4 16,7 16,1 15,5 14,8 14,2 13,6 Température bulbe humide = 15 °C Puissance absorbée totale (kW) 21 °C 10,0 10,2... -
Page 13: Han 19 - Débit D'air Nominal 3860 M 3 /H
Puissances frigorifiques (suite) HAN 19 - Débit d'air nominal 3860 m TEmPéRATURE AiR ExTéRiEUR (°C) TEmPéRATURE AiR iNTéRiEUR (°C) Puissance frigorifique totale (kW) 19,5 18,8 18,1 17,4 16,7 16,0 15,3 Température bulbe humide = 15 °C Puissance absorbée totale (kW) 21 °C 11,6 11,9... -
Page 14: Han 25 - Débit D'air Nominal 4780 M 3 /H
Puissances frigorifiques (suite) HAN 25 - Débit d'air nominal 4780 m TEmPéRATURE AiR ExTéRiEUR (°C) TEmPéRATURE AiR iNTéRiEUR (°C) Puissance frigorifique totale (kW) 26,3 25,3 24,3 23,4 22,4 21,5 20,5 Température bulbe humide = 15 °C Puissance absorbée totale (kW) 21 °C 15,0 15,4... -
Page 15: Han 31 - Débit D'air Nominal 5530 M 3 /H
Puissances frigorifiques (suite) HAN 31 - Débit d'air nominal 5530 m TEmPéRATURE AiR ExTéRiEUR (°C) TEmPéRATURE AiR iNTéRiEUR (°C) Puissance frigorifique totale (kW) 32,1 30,9 29,7 28,6 27,4 26,2 25,1 Température bulbe humide = 15 °C Puissance absorbée totale (kW) 10,2 10,7 21 °C... -
Page 16: Puissances Calorifiques
Puissances calorifiques HAN 10 TEmPéRATURE AiR iNTéRiEUR (°C) TEmPéRATURE AiR ExTéRiEUR (°C) Température Température Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée bulbe sec bulbe humide totale (kW) totale (kW) totale (kW) -
Page 17: Puissances Calorifiques (Suite)
Puissances calorifiques (suite) HAN 15 TEmPéRATURE AiR iNTéRiEUR (°C) TEmPéRATURE AiR ExTéRiEUR (°C) Température Température Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée bulbe sec bulbe humide totale (kW) totale (kW) totale (kW) totale (kW) totale (kW) totale (kW) - Page 18 Puissances calorifiques (suite) HAN 19 TEmPéRATURE AiR iNTéRiEUR (°C) TEmPéRATURE AiR ExTéRiEUR (°C) Température Température Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée bulbe sec bulbe humide totale (kW) totale (kW) totale (kW) totale (kW) totale (kW) totale (kW)
- Page 19 Puissances calorifiques (suite) HAN 31 TEmPéRATURE AiR iNTéRiEUR (°C) TEmPéRATURE AiR ExTéRiEUR (°C) Température Température Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée Puiss. calo. Puiss. absorbée bulbe sec bulbe humide totale (kW) totale (kW) totale (kW) totale (kW) totale (kW) totale (kW)
- Page 20 Courbes des ventilateurs intérieurs - HAN 10 - Débit d'air nominal 1930 m Sans filtre à air 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 Débit d'air (m Avec filtre à air 1550 1600 1650 1700...
- Page 21 Courbes des ventilateurs intérieurs - HAN 13 - Débit d'air nominal 2640 m Sans filtre à air 2100 2200 2300 2400 2500 2600 2700 2800 2900 Débit d'air (m Avec filtre à air 2100 2200 2300 2400 2500 2600 2700 2800 2900 Débit d'air (m...
- Page 22 Courbes des ventilateurs intérieurs - HAN 15 - Débit d'air nominal 2940 m Sans filtre à air 2350 2450 2550 2650 2750 2850 2950 3050 3150 Débit d'air (m Avec filtre à air 2350 2450 2550 2650 2750 2850 2950 3050 3150 Débit d'air (m...
- Page 23 Courbes des ventilateurs intérieurs - HAN 17 - Débit d'air nominal 3190 m Sans filtre à air 2550 2650 2750 2850 2950 3050 3150 3250 3350 3450 Débit d'air (m Avec filtre à air 2550 2650 2750 2850 2950 3050 3150 3250 3350...
- Page 24 Courbes des ventilateurs intérieurs - HAN 19 - Débit d'air nominal 3860 m Sans filtre à air 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 Débit d'air (m Avec filtre à air 3100 3200 3300 3400 3500 3600 3700...
- Page 25 Courbes des ventilateurs intérieurs - HAN 25 - Débit d'air nominal 4780 m Sans filtre à air 3850 3950 4050 4150 4250 4350 4450 4550 4650 4750 4850 4950 5050 5150 5250 Débit d'air (m Avec filtre à air 3850 3950 4050 4150 4250 4350 4450 4550 4650 4750 4850 4950 5050 5150 5250 Débit d'air (m Poulie fermée Poulie ouverte 3 tours...
- Page 26 Courbes des ventilateurs intérieurs - HAN 31 - Débit d'air nominal 5530 m Sans filtre à air 4450 4600 4750 4900 5050 5200 5350 5500 5650 5800 5950 6100 Débit d'air (m Avec filtre à air 4450 4600 4750 4900 5050 5200 5350...
-
Page 27: Dimensions (Mm)
Dimensions (mm) HAN 10 Vue de dessous Vue latérale 4xØ12 1115 1115 HAN 13 à 19 Vue de dessous 6 x Ø12 Vue latérale 1345 1345 Page 27... - Page 28 Dimensions (mm) HAN 25 et 31 Vue de dessous Vue latérale 6xØ12 1420 1420 Page 28...
-
Page 29: Raccordement Aéraulique (Mm)
Raccordement aéraulique (mm) Dimensions départ de gaines aspiration et soufflage Tailles HAN 15-17-19 1030 1030 Page 29... -
Page 30: Dégagements Minimums Autour De L'unité (Mm)
Dégagements minimums autour de l'unité (mm) Tailles HAN 13-15-17-19 25-31 1000 3000 3000 3000 Page 30... - Page 31 Notes Page 31...
- Page 32 Votre distributeur : Airwell France S.A.S. 1 bis, av. du 8 mai 1945 - Saint-Quentin-en-Yvelines F - 78284 Guyancourt Cedex Tél. : +33 (0) 1 39 44 78 00 - Fax : +33 (0) 1 39 44 11 55 www.airwell.com...
