• 地域、州または国の電気規格に従って装置を接続します。
• 金属コンジットを使用する場合は、コンジットハブを締め、金属コンジットがコンジットバッキン
グプレートを通ってアース線に接続されるようにしてください。
電源ケーブルを使用する場合は、電源ケーブルが以下の条件を満たしていることを確認してくださ
い。
• 長さが 3 m 未満であること
• 定格が 60 °C 以上で、設置環境に対して適切であること
•
電力要件の仕様を満たしていること。仕様
• 14 ～ 10 AWG で、ローカルのコード要件に対して絶縁を示す色分けが適切であること
• 電源接続用の 3 極プラグ付き電源ケーブル (アース付き) であること
• プラグにロック式のデバイスが付いていないこと
電源に接続
コンジットまたは電源ケーブルで電源に接続します。図 7
に AC 電源ケーブルは付属していません。
電源配線の取り付け後、フィールド配線ボックスカバーが所定の位置にあり、ネジがドライバで締め
付けられていることを確認して、カバーが確実に保護接地に接続されるようにします。
配線が完了したら、 コンジットフィッティングを締めます。安全保護および筐体の環境レーティング
を維持するために、ドアがしっかり閉まっていることを確認してください。

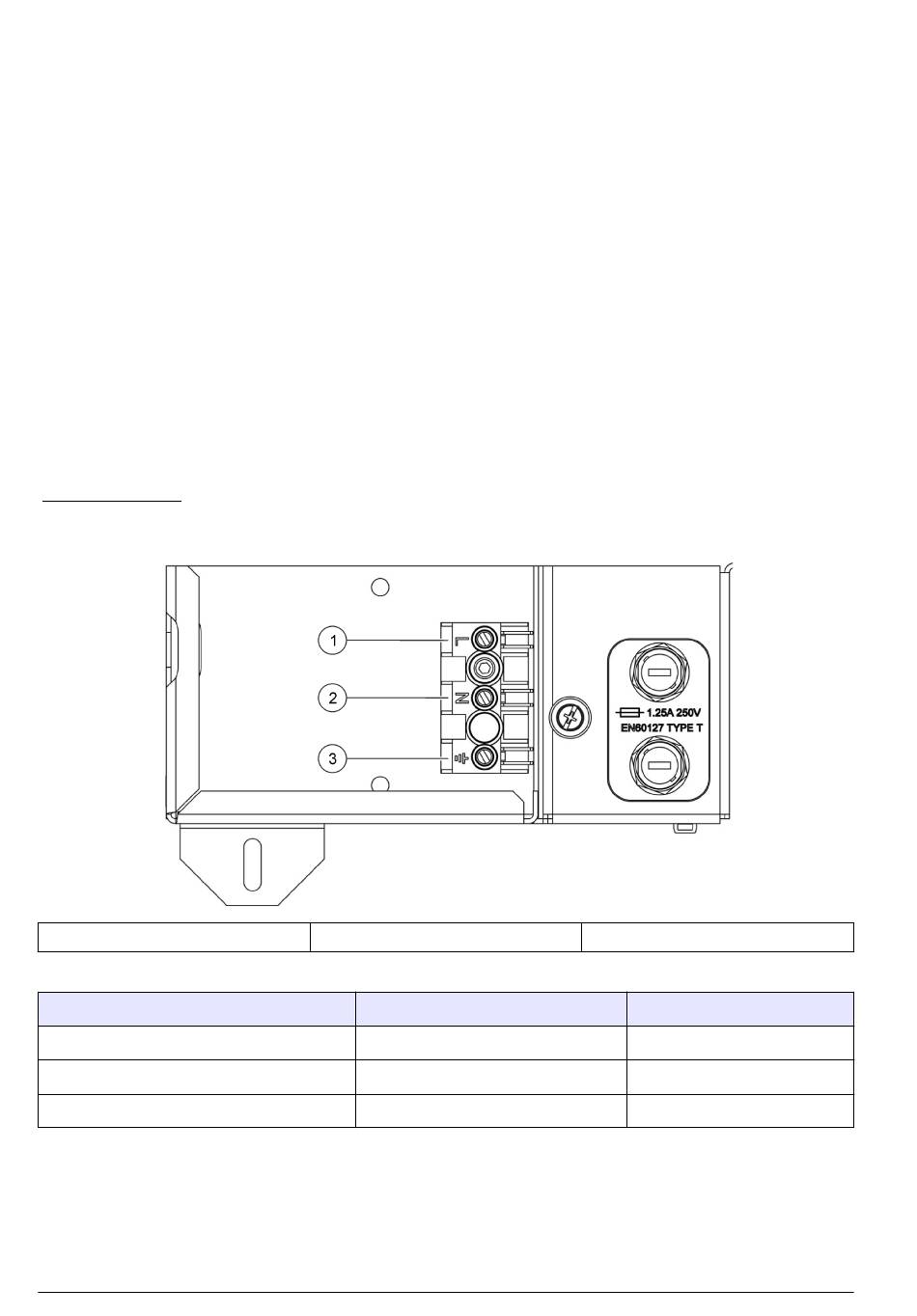

図 7 電源用配線
1 ライン
接続
ホット（L）)
ナチュラル（N）
保護用接地線
174 日本語
ページの 162 を参照してください。
2 中性線
表 7 AC 配線情報
色 — 北米
黒
白
緑
表 7
および を参照してください。本製品
3 接地
色 — EU
茶
青
緑と黄色
