Changement de gaz

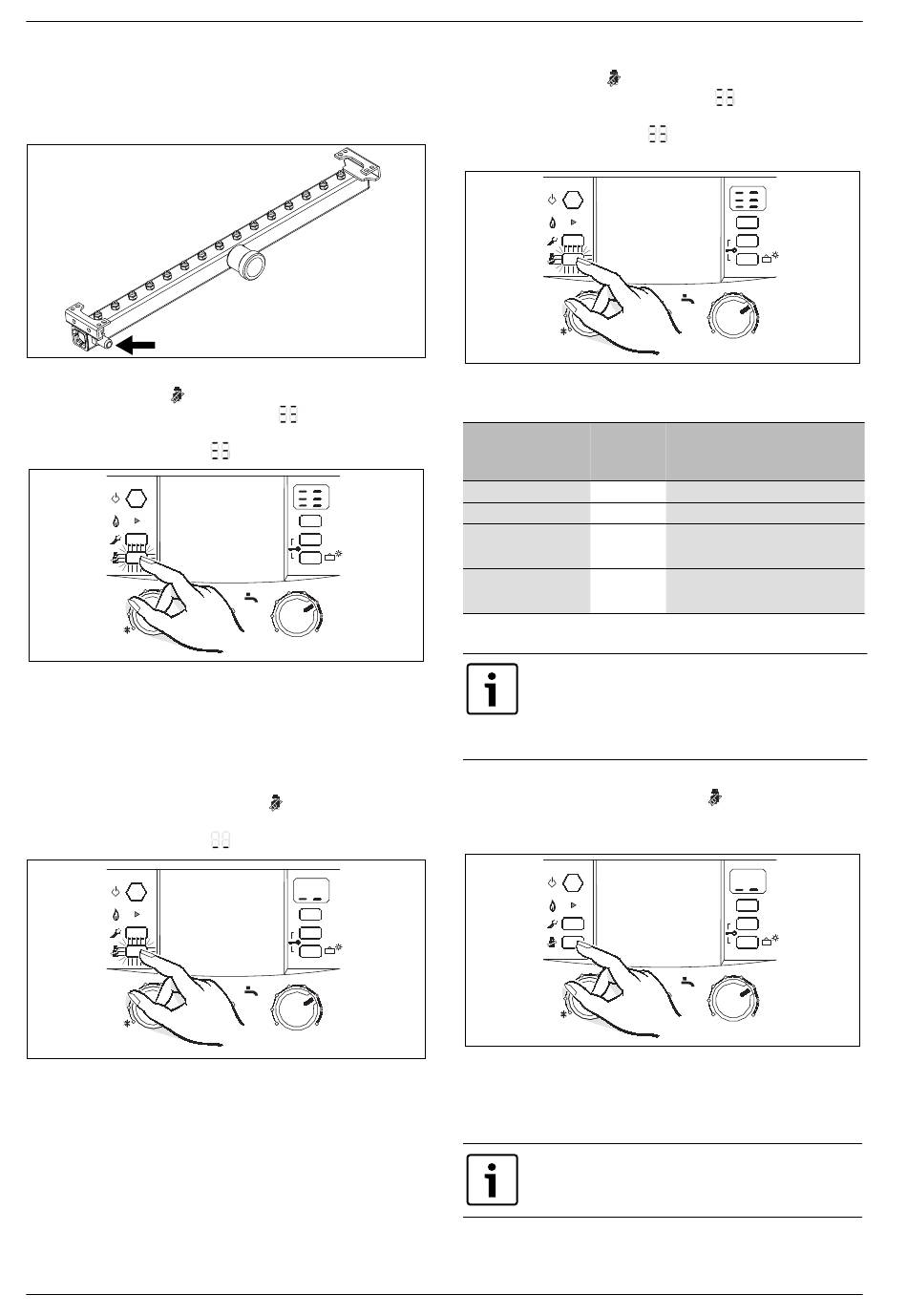

8.2.2 Méthode de réglage de la pression aux injecteurs
Pression aux injecteurs pour puissance de chauffe maximale
▶ Devisser légèrement la vis de la prise de pression située sur la rampe
d'injecteurs et brancher un manomètre à cette prise.
Fig. 40
▶ Appuyer sur la touche et la maintenir appuyée pendant 5 sec.
environ jusqu'à ce que l'afficheur indique
La touche est allumée et l'afficheur indique la température de départ
chauffage en alternance avec
3 4
2 5
1 6
max
Fig. 41
▶ Retirer le capuchon (  fig. 47 [1]) du bloc gaz.
▶ Pour « max » prendre la pression aux injecteurs indiquée (mbars)
dans le tableau sur la page 35 et la contrôler. Vérifier que l'écrou
( fig. 39 [1]) est bien serré en butée sur le corps laiton.
Pression aux injecteurs pour puissance de chauffe minimale
▶ Appuyer brièvement 2 fois sur la touche
La touche est allumée et l'afficheur indique la température de départ
chauffage en alternance avec
3 4
2 5
1
max
Fig. 42
▶ Pour « min » prendre la pression aux injecteurs indiquée (mbars)
dans le tableau sur la page 35. Régler la pression aux injecteurs au
moyen de la vis de réglage de débit gaz minimal (fig. 39 [2]).
Contrôle de la pression de l'arrivée de gaz
▶ Mettre l'appareil hors fonctionnement et fermer le robinet gaz, enle-
ver le manomètre en U et serrer la vis d'étanchéité.
▶ Desserrer la vis dans la prise de mesure de la pression de raccorde-
ment ( fig. 39 [4] en page 27) et brancher un manomètre à cette
prise.
28
6 720 612 722-24.2O
.
= puissance nominale maximum.
r s t
co
3 4
2
6
1
min max
6 720 613 085-20.1O
.
= puissance nominale minimum.
reset
eco
3 4
e
2
1
min max
720 13 085-21.1O
▶ Ouvrir le robinet de gaz et mettre la chaudière en marche.
▶ Appuyer sur la touche et la maintenir appuyée pendant 5 sec.
environ jusqu'à ce que l'afficheur indique
La touche est allumée et l'afficheur indique la température de départ
chauffage en alternance avec
.
3 4
2 5
1 6
max
Fig. 43
▶ Vérifier la pression de raccordement requise selon le tableau.
Pression
nominale
Type de gaz [mbar]
Gaz naturel G25 25
Gaz naturel G20 20
Gaz liquéfié 37
(Propane)
Gaz liquéfié 28 - 30
(Butane)
Tab. 13
Au-dessus ou en dessous de ces valeurs, l'appareil ne doit
pas être mis en service. Déterminer la cause et remédier
à la panne. Si cela n'est pas possible, fermer l'alimenta-
tion en gaz de l'appareil et contacter l'entreprise de distri-
bution de gaz.
Remise en mode de fonctionnement normal
▶ Appuyer brièvement 3 fois sur la touche
Une fois relâchée, la touche s'éteint, l'afficheur indique la tempéra-
ture de départ chauffage = service normal.
3 4
2 5
1
max
Fig. 44
▶ Mettre l'appareil hors fonctionnement, fermer le robinet de gaz, enle-
ver le manomètre et serrer la vis de la prise de pression.
▶ Remettre le capuchon et le plomber.
La puissance maximale ou minimale est active pendant
15 minutes maximum. Ce délai écoulé, l'appareil bascule
à nouveau en mode de fonctionnement normal.
).
= puissance nominale maximum
r s t
co
4
3
2
6
1
min max
6 720 613 085-20.1O
Plage de pression admissible au
débit calorifique nominal maxi-
mal [mbar]
20 - 30
17 - 25
25 - 45
25 - 35
.
reset
eco
3 4
e
2
1
min max
720 13 085-22.1O
