Montage
Réalimentation d'eau pour les installations avec une station de maintien de
pression.
Les stations de maintien de pression possèdent une surveillance de leur niveau
de remplissage. Si le niveau minimal n'est pas atteint, la station de maintien de
pression envoie un signal à la commande de l'appareil. La commande active la
pompe. De l'eau potable est réalimentée dans l'installation.
Remarque !
Pour le réglage des variantes de réalimentation, voir le chapitre 9.2.1
"Menu client" à la page 13.
Remarque !
La combinaison d'installations d'adoucissement (par ex. Reflex Fillsoft)
avec l'appareil est possible et disponible comme équipement
supplémentaire en option, voir le chapitre 4.6 "Équipement
supplémentaire en option" à la page 5.
En cas d'utilisation d'une Reflex Fillsoft, le capteur de pression PIS se monte en
amont de la robinetterie et d'autres équipements, comme par exemple un
compteur d'eau. Cela permet d'éviter les défauts de la mesure de la pression.
Démontez le capteur de pression PIS de l'appareil puis montez-le à
l'emplacement correspondant sur l'installation. Employez à cet effet une pièce
en T comme élément de jonction du système de conduites.
6.5
Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
DANGER
Danger de blessures mortelles par choc électrique
Même après avoir débranché la fiche de secteur, certains composants de la
carte de l'appareil peuvent rester sous tension 230 V.
•
Avant de retirer les couvercles, débranchez complètement la
commande de l'appareil de l'alimentation électrique.
•
S'assurer que la carte est hors tension.
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
1.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute
remise en marche.
2.
Démontez le couvercle.
DANGER : danger de blessures mortelles par choc électrique. Même
après avoir débranché la fiche de secteur, certains composants de la carte
de l'appareil peuvent rester sous tension 230 V. Avant de retirer les
couvercles, débranchez complètement l'unité de commande de l'appareil
de l'alimentation électrique. Assurez-vous que la platine est hors tension.
3.
Installez un passe-câble à vis adapté au câble concerné. Par exemple M16
ou M20.
4.
Faites passer tous les câbles à travers le passe-câbles.
5.
Raccordez tous les câbles conformément au schéma des bornes.
–
Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l'appareil, voir le chapitre 5
"Caractéristiques techniques" à la page 5.
6.
Montez le couvercle.
7.
Raccordez la prise secteur à l'alimentation en tension 230 V.
8.
Mettez l'installation en marche.
Le raccordement électrique est terminé.
8 — Français
6.5.1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
N° de
borne
1
2
3
4
5
6
13
14
15
16
17
18
22
23
24
29
30
31
32
Fillcontrol Auto Compact — 20.10.2020 - Rev. D

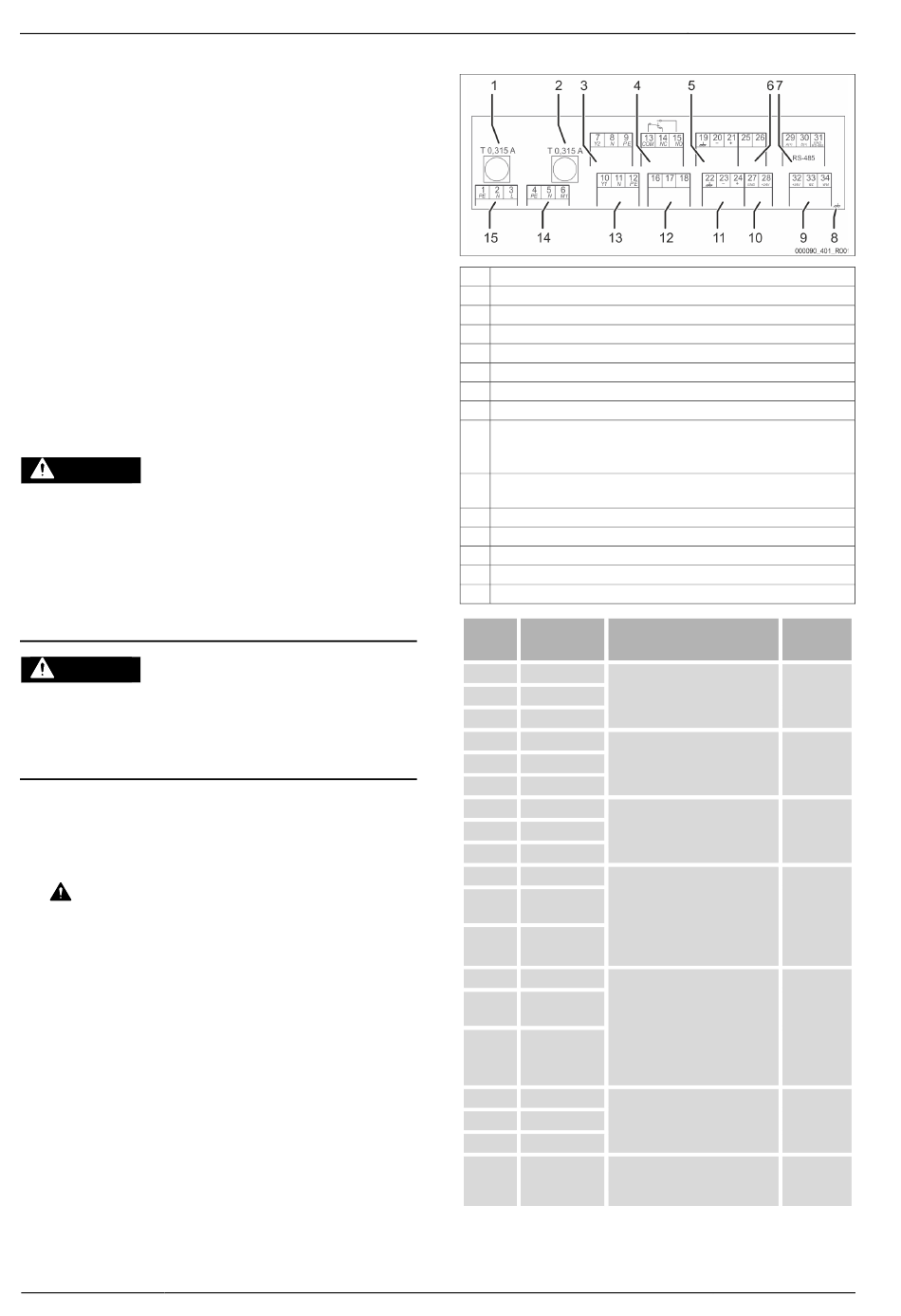

Schéma des bornes
Fusible « L » pour l'électronique et les électrovannes
Fusible « N » pour les électrovannes
Électrovanne (sauf avec robinet à boisseau sphérique motorisé)
Message collectif
Non utilisé
Non utilisé
Interface RS-485
Blindage
Entrées numériques
•
Compteur d'eau
•
Manque d'eau
Raccordement en énergie pour un robinet à boisseau sphérique
motorisé
Entrée analogique pour la pression
Demande d'appoint d'eau externe (uniquement avec « Levelcontrol »)
Non utilisé
Pompe « PU »
Alimentation secteur
Signal
PE
Tension d'alimentation 230 V par
N
câble avec prise d'alimentation.
L
PE
N
Pompe pour la réalimentation.
M 1
COM
Message collectif (libre de
NC
potentiel).
NO
libre
Demande d'appoint d'eau externe
•
Par exemple d'une
Réalimentation
commande de maintien de
(230 V)
pression.
Réalimentation
(Régler la commande sur
(230 V)
« Levelcontrol »)
PE (blindage)
Entrée analogique de pression.
•
Pour l'affichage sur l'écran.
Pression -
•
Pour l'activation de la
(signal)
réalimentation
Pour la variante de
Pression + (+
réalimentation
18 V)
« Magcontrol »
A
B
Interface RS-485
GND
+ 24 V
(alimentation)
Alimentation pour E1 et E2.
E1
Fonction
Câblage
En usine
En usine
Sur site, en
option
Sur site, en
option
En usine
Sur site, en
option
En usine,
ponté
