GMC-I Messtechnik GmbH
Montage mécanique / préparation
90
109
+0,6
45
R2601
+0,8
92

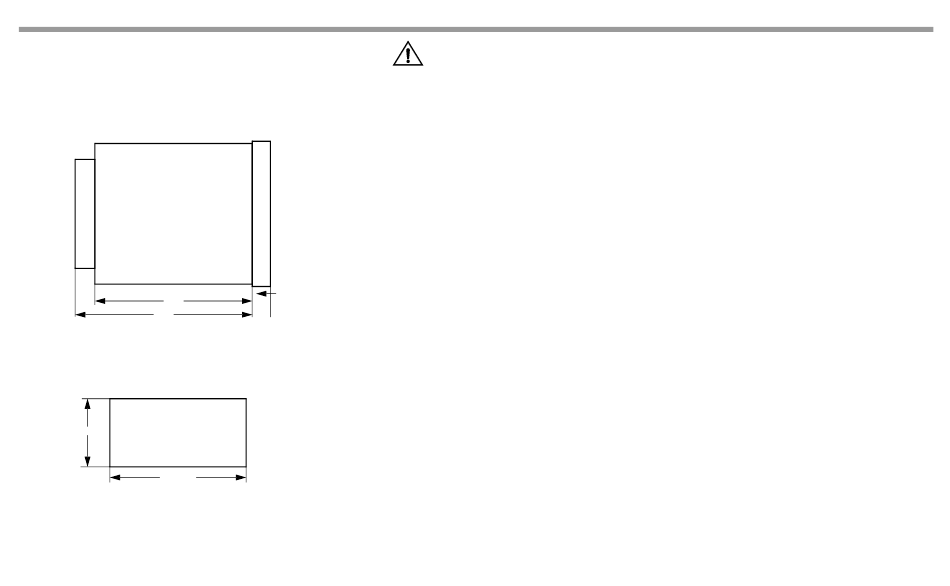

Figure 2, Dimensions du boîtier et de la découpe dans le
tableau de commande
Le régulateur R2601 est conçu pour être encastré dans un tableau de commande.
Le lieu de montage doit être protégé dans toute la mesure du possible contre les
vibrations. Les vapeurs agressives raccourcissent la durée de vie du régulateur. Tou-
tes les opérations doivent être réalisées conformément aux dispositions de la norme
VDE 0100. Les opérations sur l'appareil doivent être réalisées par des spécialistes
habitués aux risques que cela représente.
Insérer le boîtier dans la découpe par devant et le fixer en haut et en bas à l'aide des
deux brides à vis fournies. Le couple de serrage doit être normalement de 10 Ncm ;
il ne doit pas excéder 20 Ncm.
On peut encastrer côte à côte plusieurs appareils sans séparation. Dans ce cas, on
12
peut ne pas utiliser les joints fournis pour garantir l'indice de protection IP54.
L'indice de protection IP54 n'est garanti qu'avec le bouton rotatif escamoté.
En règle générale, que l'on encastre un ou plusieurs boîtier, il faut que l'air puisse
circuler librement. Au-dessous des appareils, la température ambiante ne doit pas
excéder 50°C.
Extraction du tiroir (p. ex., pour régler le commutateur DIP) :
– saisir le renfoncement et la membrane entre le pouce et l'index
– tirer franchement.
(la pression exercée sur la membrane déverrouille le tiroir)
R2601-8
