2.2

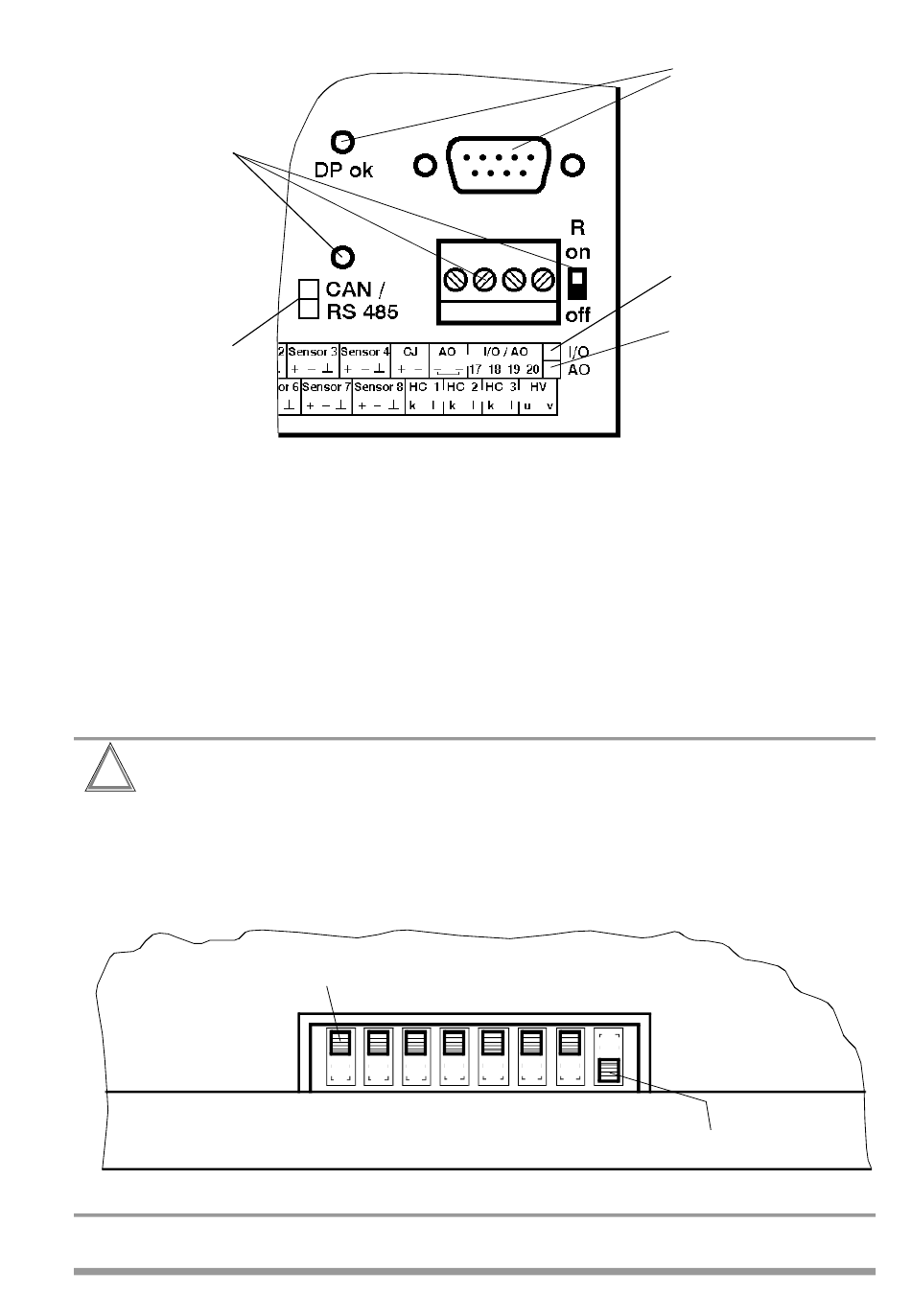

Identification du modèle sur la face avant du boîtier
Connexion
quadripolaire,
LED et
commutateur
d'extrémité
de bus pré-
sents sur les
modèles F1,
F3, F4, F7 ou
F8 (CAN ou
RS-485);
La case cor-
respondante
est "cochée".
Figure 2
Caractéristiques de l'appareil selon le modèle
3
Instructions de montage / préparation / encastrement
Le R6000 est un régulateur de température compact à 8 canaux
équipé d'un boîtier pour profilé chapeau. On le monte en le fixant sur
un profilé chapeau selon DIN EN 50022.
Pendant l'installation if faut respecter des distances de sécurité par rap-
port aux circuits électriques voisins avec des tensions dangéreuses.
!
Attention !
Avant de monter l'appareil, il faut programmer le type de
capteur pour chaque canal avec les micro-rupteurs situés sur
le côté gauche du boîtier. Les entrées non utilisées doivent
rester sur "Thermocouple".
Micro-rupteur en haut : Thermocouple
Réglage en usine = Thermocouple
Figure 3
Réglage des types de capteurs
Gossen Metrawatt GmbH
1 2 3 4
5 6 7 8
Port D Sub
et LED "DP ok"
présents sur
le modèle F2
(Profibus-DP).
Case I/O
"cochée" sur le
modèle A1 ;
Case AO
"cochée" sur le
modèle A2 ;
Aucune case
"cochée" sur le
modèle A0
Micro-rupteur en bas : Pt100
5
