Configuration des sorties commutées I et II
Sur le référence A3 avec utilisation d'une sortie transistor, la sortie continue ne doit être utilisée que comme sortie en 10 V (charge  10 k).
Sortie commutée I
Relais
1 2 3 4 5
Sortie transistor
1 2 3 4 5

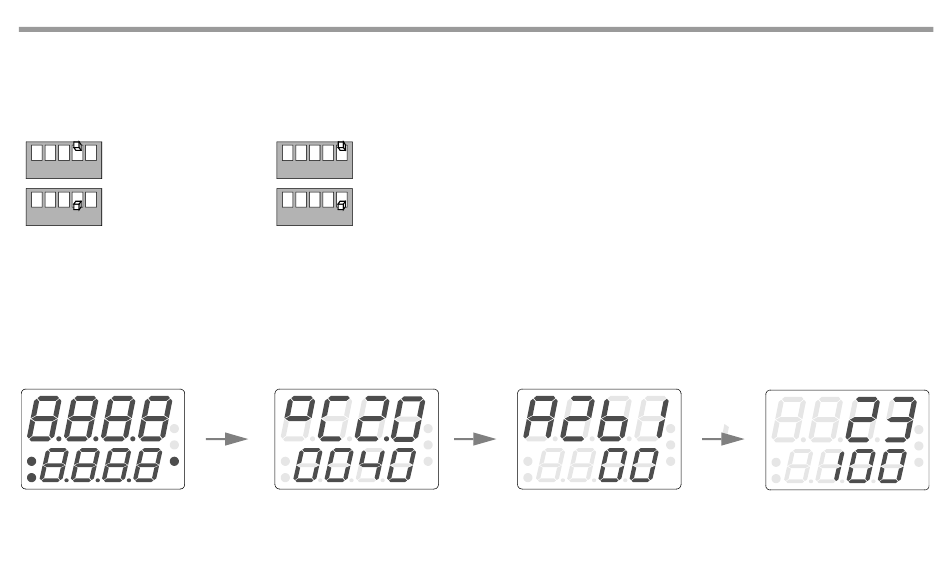

Comportement lors de la commutation de la tension auxiliaire

Test des segments de LED
Sortie commutée II
Relais
1 2 3 4 5
Sortie transistor
1 2 3 4 5
Unité Version du logiciel
env. 2 s
Configuration présente
CnF1
Configuration A Configuration B
env. 1,5 s
Configuration présente
CnF2
R2601-12
Valeur réelle
env. 1,5 s
Valeur de consigne ou oFF
