GMC-I Messtechnik GmbH

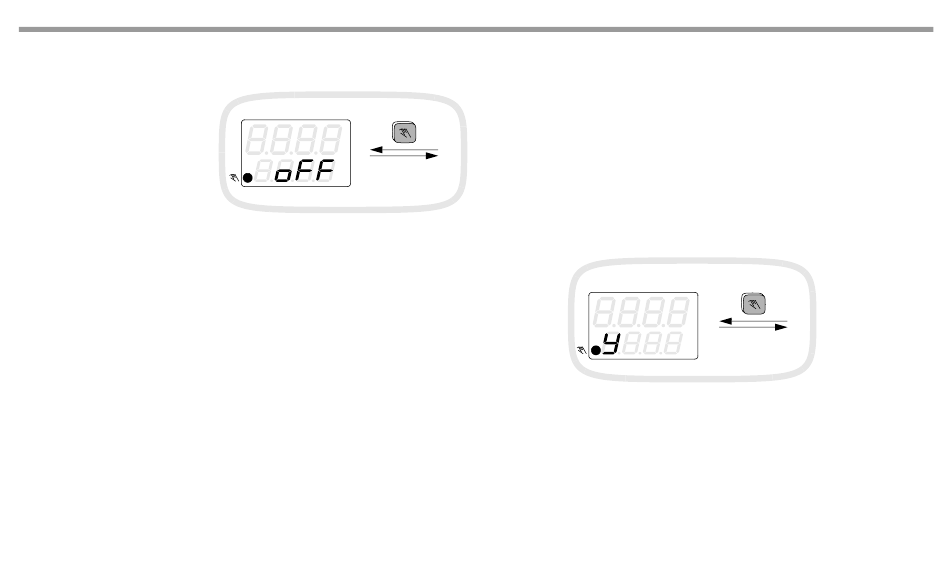

Off / mode manuel
– Pas de fonction d'alarme
– Pas de signalisation des
pannes
– Fonction d'alarme et signalisation des pannes en mode automatique.
– Les sorties de régulation sont commandées non par la fonction de régulation,
mais par le bouton rotatif.
– La commutation entre les modes manuel et automatique se fait aisément dans
les deux sens.
– Régulateur progressif : Le taux de régulation est affiché en %. Les modifica-
tions de valeurs se font lentement dans la zone d'action
du ressort du bouton rotatif et sont immédiatement
transmises aux sorties de régulation.
– Régulateur par paliers : La sortie commutée I (plus)/II (moins) se contrôle direc-
tement en tournant le bouton rotatif vers la droite/gau-
che dans la zone d'action du ressort. Si l'appareil
dispose de la fonction de répétition de position (réfé-
rence A4), la position mesurée est affichée en %. Sur
les références A2 et A3, des traits sont affichés.
NIVEAU D'EXPLOITATION DE REGULATEUR COMMUTABLE
Off
Valeur réelle
I
II
A1
W2
A2
– Les sorties de régulation sont inactives lorsque le bouton rotatif n'est
pas activé
– La sortie commutée I ("chauffage")/II ("refroidissement") se com-
mande directement en tournant le bouton rotatif vers la droite/gauche
dans la zone d'activation du ressort
NIVEAU D'EXPLOITATION DE REGULATEUR
PROGRESSIF OU PAR PALIERS
Mode manuel
Ecart réel
Taux de
W2
régulation
R2601-18
I
I
II
II
A1
A1
A2
