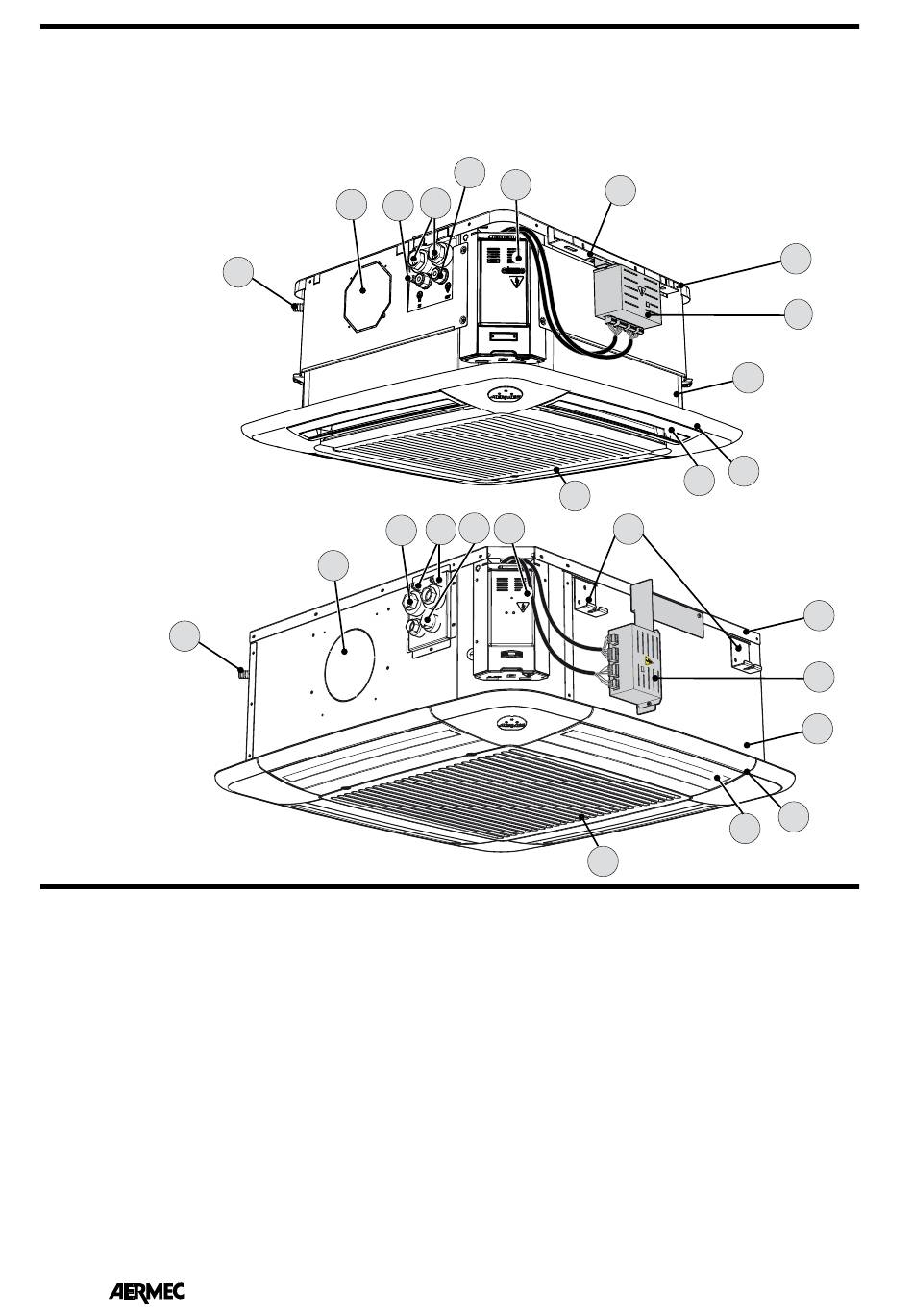

PRINCIPAUX COMPOSANTS
1 Grille avec filtre à air (GLLI)
2 Déflecteur de refoulement d'air (GLLI)
3 Encadrement de grille (GLLI)
4 Bac
5 Inverter
FCLI (module 600)
GLLI 10
FCLI (module 840)
GLLI 20
13
DESCRIPTION DES COMPOSANTS
BASE
L'unité est caractérisée par une structure
métallique intégrale renforcée avec une
isolation en polystyrène expansé obtenue
par moulage par injection et assurant les
fonctions d'atténuation acoustique et de
collecteur d'air. La base porteuse est en tôle
emboutie d'acier zingué et peint avec des
poudres polyester. Les éléments fixés à la
base sont les suivants : étriers de montage,
batteries, moteur avec ventilateur, pompe
d'évacuation des condensats, plaque de rac-
cordement, groupe boîtier á bornes et bac
de récupération des condensats. Elle permet
aussi de raccorder sur les flancs, à l'aide
de brides appropriées, les conduits pour le
renouvellement de l'air ambiant et/ou pour
le refoulement dans une pièce voisine.
ÉTRIERS DE MONTAGE
Etriers en acier galvanisé pour le montage
de l'unité au plafond.
8
IFCLITF 1106 - 5773020_01
6 Socle
7 Étriers de montage
8 Armoire électrique
9 Raccords hydrauliques (seulement pour
4 tubes)
11 10
12
13
10
12
BAC
Bac de fermeture de l'unité, réalisé en
polystyrène co-moulé par injection pour
éviter la dispersion thermique et la for-
mation de condensation. Il fonctionne
comme collecteur de l'air traité vers les
ailettes et comme bac de récupération
des condensats.
Le collecteur de l'air aspiré est équipé
d'une grille de protection qui empêche
l'accès au compartiment du motoventi-
lateur.
BATTERIE D'ÉCHANGE THERMIQUE
Les batteries utilisées ont des tubes en
cuivre et des ailettes en aluminium
ondulé ou à turbulence. Elles sont
conçues pour avoir une surface optimale
d'échange thermique. Toutes les batteries
sont équipées d'une vanne de purge de
l'air et d'une vanne d'évacuation de l'eau
placées dans la partie la plus haute et la
9
8
1
9
8
11
1
10 Raccords hydrauliques (2 tubes)
11 Vanne de purge d'air
12 Partie prédécoupée, raccord de refoule-
ment de l'air dans une pièce voisine
13 Evacuation des condensats
7
4
3
2
7
2
plus basse, respectivement, du circuit de
la batterie.
VANNE À TROIS VOIES INTERNE
De série dans les versions standard. Vanne
à trois voies interne de type tout ou rien
avec actionneur à enclenchement rapide
et indication visuelle de la position, mon-
tée de série sur la batterie chaud/froid.
Alimentée en 230 V ~ 50 Hz.
GROUPE DE VENTILATION
Le groupe de ventilation, muni d'un ven-
tilateur axial-centrifuge de conception
récente, a été étudié pour obtenir une
basse émission sonore et est équilibré
dynamiquement et statiquement.
Le groupe de ventilation est facilement
accessible pour l'entretien et le net-
toyage.
6
5
6
5
4
3
