INFORMATIONS POUR L'INSTALLATION

ATTENTION : avant d'effectuer une
intervention quelconque, s'assurer
que l'alimentation électrique est bien
débranchée.
ATTENTION :avant d'effectuer une
intervention quelconque, se munir
d'équipements de protection indivi-
duelle appropriés.
ATTENTION : l'appareil doit être ins-
tallé conformément aux réglementations
nationales concernant les installations.
ATTENTION : les branchements
électriques et l'installation des ventilo-
convecteurs et de leurs accessoires ne
doivent être effectués que par des per-
sonnes possédant la qualification tech-
nique et professionnelle requise pour
l'installation, la transformation, l'élar-
gissement et l'entretien de ces systèmes,
et étant en mesure de vérifier leur bon
fonctionnement en toute sécurité.
ATTENTION : installer un dispositif,
un interrupteur général ou une prise
électrique permettant d'interrompre
complètement l'alimentation électrique
de l'appareil.
ATTENTION : consulter toute la docu-
mentation avant de commencer l'instal-
lation.
Les indications fondamentales concernant
l'installation correcte des appareils sont
reportées dans ce document.
Nous laissons toutefois à l'installateur et à
son expérience le soin de perfectionner
toutes les opérations en fonction des exi-
gences spécifiques.
Il est nécessaire que les conduites d'eau,
d'évacuation des condensats ainsi que du
circuit électrique aient déjà été prévues.

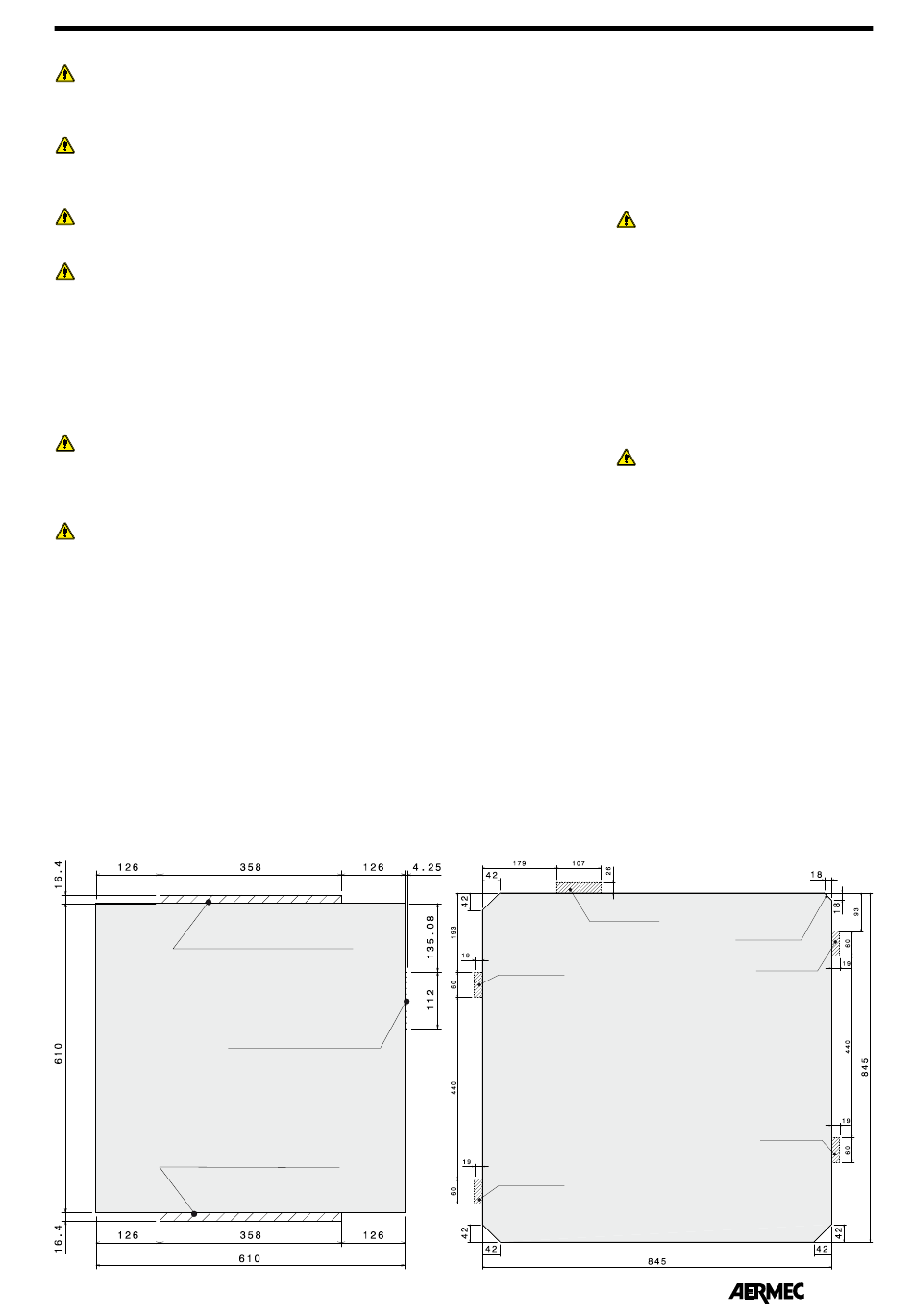

GABARIT D'INSTALLATION CONSEILLÉ
Module « 600 »
Encombrement de la bride d'installation
Encombrement des raccords hydrauliques
Encombrement de la bride d'installation
Le ventilo-convecteur doit être installé de
manière à ce que l'air soit distribué dans
toute la pièce, sans obstacles (rideaux ou
objets) empêchant le passage de l'air par
les grilles de reprise.
Le ventilo-convecteur doit être installé
dans une position telle qui autorise faci-
lement l'entretien ordinaire (nettoyage du
filtre) et extraordinaire, ainsi que l'accès
à la vanne de purge d'air sur le flanc du
châssis (côté raccords).
Ne pas installer l'unité dans des pièces où
sont présents des gaz inflammables ou
des substances acides ou alcalines qui
peuvent endommager irrémédiablement
les échangeurs de chaleur en bronze-
aluminium ou les composants internes en
plastique.
Ne pas installer l'unité dans des ateliers
ou des cuisines où les vapeurs d'huile
mélangées à l'air traité peuvent se dépo-
ser sur les batteries d'échange, ce qui en
diminuerait les performances, ou sur les
parties internes de l'unité, ce qui endom-
magerait les composants en plastique.
Choisir si possible une position centrale
dans la pièce ; le réglage de la sortie
de l'air permettra d'optimiser la distri-
bution de l'air dans la pièce. En géné-
ral, la meilleure position des ailettes est
celle qui permet, lors du fonctionnement
froid, d'envoyer l'air vers le plafond par
effet Coanda. Sur la section latérale des
déflecteurs, les positions d'ouverture
sont indiquées pour un bon fonctionne-
ment de l'appareil à chaud (ouverture
de 20°) et à froid (ouverture de 10°). Des
positions intermédiaires ou de fermeture
complète sont à disposition. Grâce à la
forme particulière des ailettes, l'appareil
peut fonctionner également lorsque les
déflecteurs sont complètement fermés.
Encombrement de la
bride d'installation
Encombrement de la
bride d'installation
Le réglage de la sortie de l'air permettra
d'optimiser la distribution de l'air dans
la pièce.
Ne jamais l'installer à plus de 3 mètres de
hauteur.
L'unité FCLI est prévue pour le raccorde-
ment à des canalisations pour l'air neuf
et pour le refoulement de l'air traité dans
une pièce voisine.
ATTENTION :une fois l'installation
terminée, vérifier le fonctionnement du
système d'évacuation des condensats,
l'étanchéité des raccords hydrauliques
et l'isolation des conduits et des tuyaux.
Effectuer ensuite un essai de fonctionne-
ment.
En cas de mauvais fonctionnement,
consulter le tableau de codification des
alarmes pour interpréter les signaux des
2 DEL (Alarm/Power) qui indiquent l'état
de fonctionnement de l'unité.
L'armoire avec la platine inverter est pla-
cée à l'extérieur de l'unité.
Danger ! Uniquement le personnel
qualifié pour l'entretien peut y accéder.
Module « 840 »
Encombrement des
raccords hydrauliques
Côté évacuation
des condensats
Encombrement de la
bride d'installation
Encombrement de la
bride d'installation
IFCLITF 1106 - 5773020_01
43
