Explication
Consignes
Influences sur les
consignes
Limitations de consignes
Building Technologies
HVAC Products
Note 4, 5, 6
Régulation de cascade
ambiance/soufflage, chapitre
9.2.7, note 5, 6
Régulation de la température
ambiante avec limitation de la
température de soufflage
Chapitre 9.2.9
Note 5, 6
Notes
1 Il est possible d'utiliser une entrée quelconque Xx du bloc d'entrées.
Le choix du libellé de l'identificateur d'entrée exige que la température correspondante soit réellement
mesurée (par ex ROOM : La température ambiante doit être présente)
2 La „liaison" est créée comme étant une valeur de réglage dans le régulateur 1 bloc ( ??)
3 La valeur de réglage STRATGY est sans influence dans le cas de la régulation de la température
ambiante et de soufflage. La valeur réglée n'est pas prise en compte dans ces cas.
4 CAS/CON permet la commutation entre une régulation de cascade en été sur une régulation de
température de soufflage en hiver (si chauffage = MARCHE) par le biais d'une entrée numérique
5 En présence des deux identificateurs d'entrée SAT et ROOM, c'est le réglage de STRATGY qui
détermine si c'est la régulation de cascade ambiance/soufflage ou la régulation d'ambiance avec
limitation du soufflage qui est exécutée
6 Si une stratégie de régulation est requise mais aucune n'a été choisie ("---")
- cela est le cas de la régulation de cascade ambiance/soufflage et régulation d'ambiance avec
limitation du soufflage - c'est la stratégie de régulation de soufflage qui est automatiquement activée.

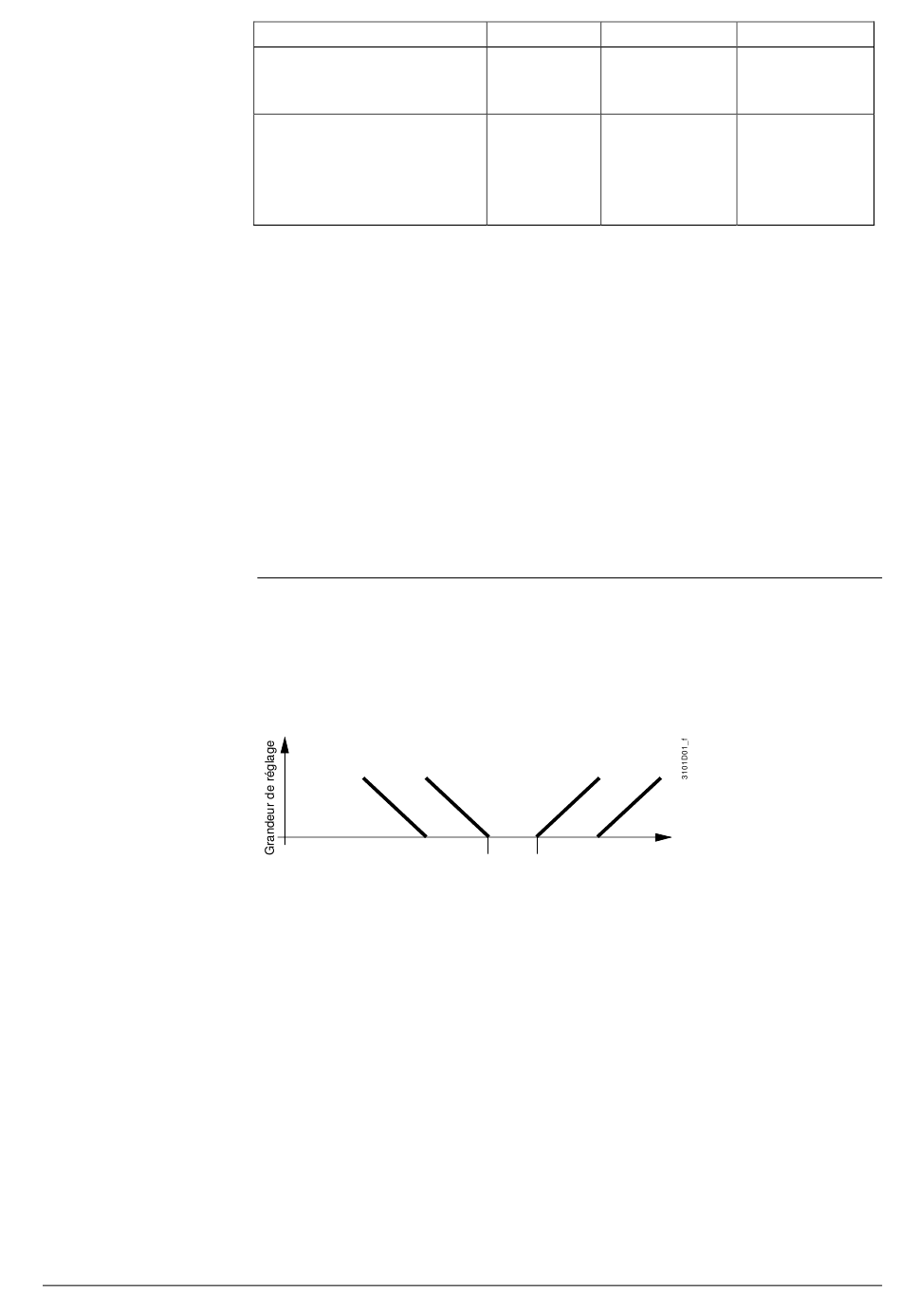

9.2.2 Consignes
−
Des consignes dédiées peuvent être fixées pour les régimes de fonctionnement
"Confort" et "Economie". Pour ces deux régimes, on établit une distinction entre les
consignes :
−
SETHEAT Consigne basse "Chauffage" (séquence 1+2)
−
SETCOOL Consigne haute "Refroidissement" (séquence 4+5)
Séq. 2 Séq. 1
Chauffage
Les fonctions suivantes peuvent agir sur les consignes :
• Verrouillage d'une séquence par la température extérieure (chap. 9.8)
• Valeur de consigne absolue à distance (chap. 7.4)
Valeur de consigne relative à distance (chap. 7.5)
• Compensation été/ hiver (chap. 9.9)
Afin d'économiser le plus d'énergie possible, la plage des consignes modifiables par
l'utilisateur peut être limitée. Cette fonctionnalité existe dans les régimes Confort et
Préconfort. Ce réglage n'est possible que sur le régulateur 1, type de base A.
La valeur SETCLIM permet de limiter la consigne de refroidissement à une valeur
minimale. Autrement dit, ce minimum ne peut être dépassé, ni par le potentiomètre de
consigne relatif ou absolu, ni la compensation été/hiver, ni d'autres fonctions. Cette
fonction est réglée à l'usine à 0° C ; elle est par conséquent désactivée.
Régulateurs universels RLU2...
SAT sans
ROOM
SAT Sans
ROOM
Séq. 4
Refroidissement
SETHEAT SETCOOL
CAS
LIM
Séq. 5
T
