Montage/Demontage der Werkzeugaufnahme

2.3.1
Montage von Werkzeugaufnahmen Ø20
1.
Werkzeugaufnahme demontieren:
1.1.
Alle Schrauben "A" und "C" gemäß Abb. 7 herausdrehen.
1.2.
Werkzeugaufnahme abziehen
2.
Werkzeugaufnahme montieren:
2.1.
Werkzeugaufnahme vorsichtig auf den Taster schieben, dabei die Gewinde "C" zu den Konusbohrungen am
Taster ausrichten.
2.2.
Beide Klemmschrauben "C" einschrauben und leicht anziehen.
2.3.
Alle Ausrichtschrauben "A" einschrauben und leicht anziehen.
3.
Taststift zur Spindelmitte ausrichten (siehe Kapitel 2.5).
4.
Messtaster kalibrieren.
Ausrichtschraube „A"

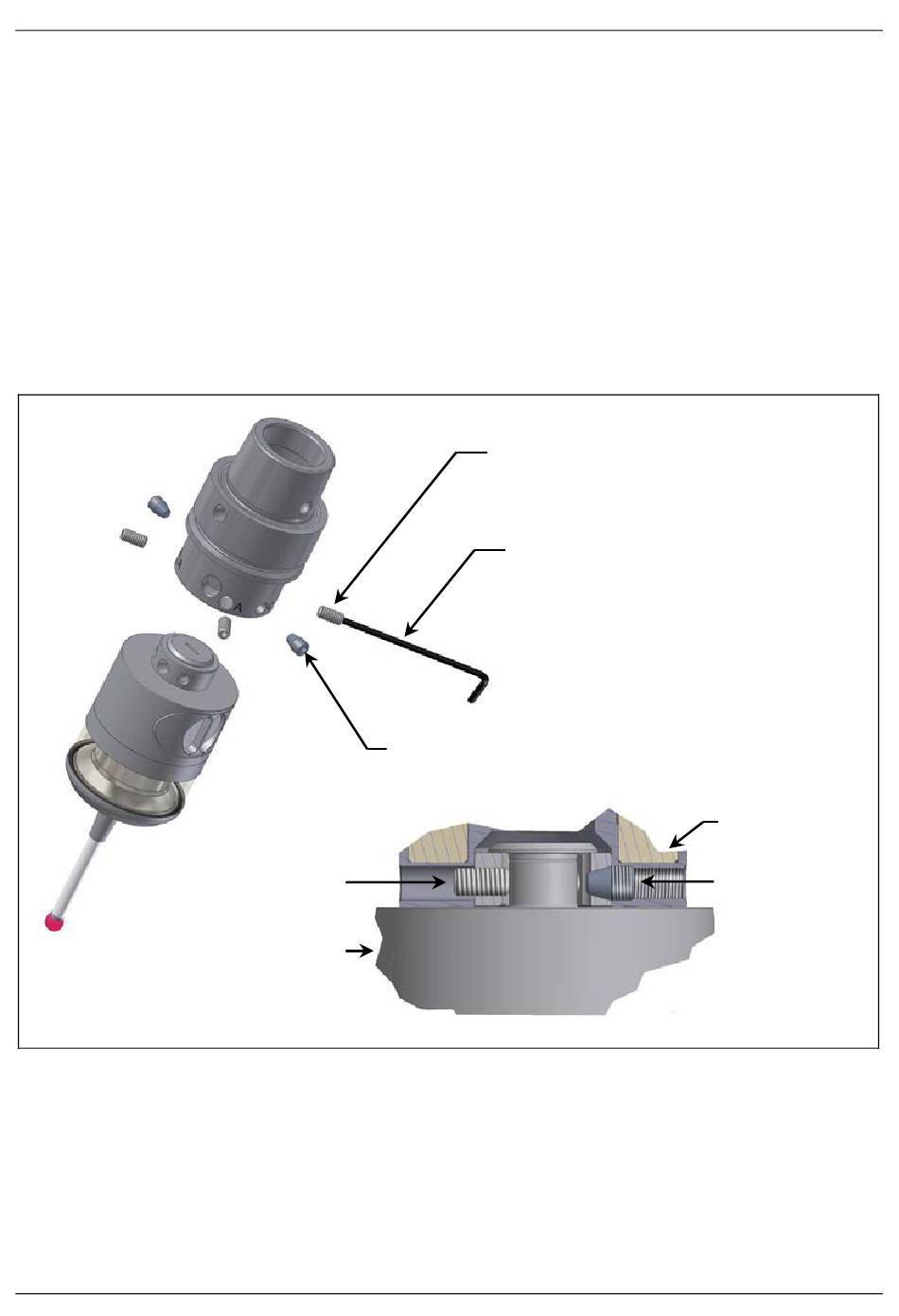

Abb. 7
Montage/Demontage der Werkzeugaufnahme
18
C = Klemmschraube SW2,5 mm (2x) (1351)
in Gewinde
Messtaster
A = Ausrichtschraube DIN913 M4x8 SW2 mm (4x)
(1352)
Innensechskantschlüssel
SW2 mm
(1097)
SW2,5 mm (1346)
IRP40.02
Werkzeugaufnahme
Klemmschraube „C"
in Konusbohrung
