COLONNES INFRAROUGES FAIBLE CONSOMMATION
RADIOPLEX II
SL 350QFR
Portée de détection maximum : 100 m
Merci d'avoir fait l'acquisition de notre produit. Lisez attentivement les instructions suivantes avant de
commencer l'installation. Assurez-vous que la personne chargée de la gestion du système conserve le
présent manuel en lieu sûr, à des fins de maintenance et de gestion.
1
Publicité
Table des Matières
Manuels Connexes pour Optex RADIOPLEX II
Sommaire des Matières pour Optex RADIOPLEX II
- Page 1 COLONNES INFRAROUGES FAIBLE CONSOMMATION RADIOPLEX II SL 350QFR Portée de détection maximum : 100 m Merci d’avoir fait l’acquisition de notre produit. Lisez attentivement les instructions suivantes avant de commencer l’installation. Assurez-vous que la personne chargée de la gestion du système conserve le...
-
Page 2: Important
IMPORTANT Vous venez de recevoir plusieurs colonnes. Chaque colonne porte un numéro et doit être positionnée comme indiqué sur le plan joint à la documentation technique. En cas de non respect, l’ensemble du système ne fonc- tionnera pas. En effet, les colonnes ont été programmées en usine sui- vant l’ordre établi. - Page 3 ® Barrières infrarouges de 8 à 16 faisceaux Les barrières RADIOPLEX II® ont été conçues pour permettre d'atteindre le plus haut niveau de sensibilité de détection tout en minimisant les risques de fausses alarmes. De 8 à 16 faisceaux, elles répondent à la plupart des besoins en sécurisation périmétrique. Le circuit de discrimination brouillard permet d'éviter les fausses alarmes dues aux conditions...

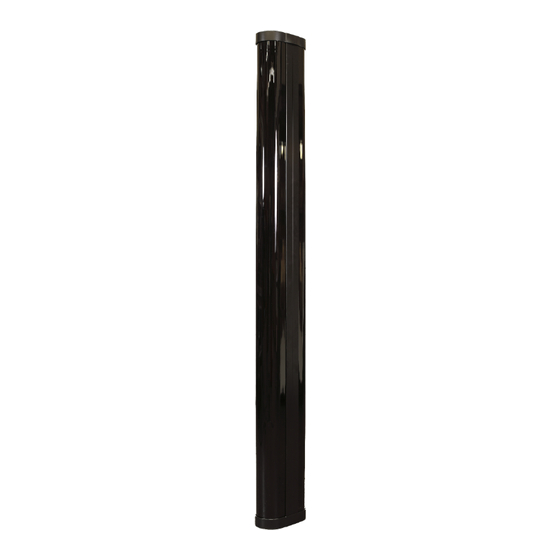

- Page 4 2. Composition de la colonne. Double direction version sol ou murale avec option TWSM : - TW100 Hauteur 1m - TW150 Hauteur 1.5m - TW200 Hauteur 2m Capot supérieur avec joint Simple direction version murale : TW02.00 - TW100M Hauteur 1m - TW150M Hauteur 1.5m - TW200M Hauteur 2m Produit en option :...
-
Page 5: Element Description
3. Composition interne de la colonne. ELEMENT DESCRIPTION Carte auto protection : AP Support barrière infrarouge : TWSAX SL (selon modèle de colonne) Capot anti-appui : TWAA DISPONIBLE EN OPTION... - Page 6 4. Installer la colonne sur un support stable et de niveau. 5. Assurez-vous que la distance entre la colonne émettrice et la colonne réceptrice se situe dans la limite spécifiée pour chaque modèle : RADIOPLEX II 10 à 100m. ...
- Page 7 5. Installation d’une colonne double direction avec fixation au sol. Fixer la colonne à l’aide des chevilles à expansions M8 (dessin 2) sur un socle en béton de 40 cm de coté minimum et en insérant les câbles dans l’orifice prévu à cet effet (dessin 3). ...
- Page 8 Si vous utilisez l’embase de scellement TWEB* pour une fixation plus stable de la colonne, celle-ci sera noyée dans le socle en béton (dessin 4). * en option Dessin 4: Colonne Dessin 5: Socle en béton. TWEB Passage des câbles ...
- Page 9 Après avoir réglé les barrières infrarouges, replacer les capots en polycarbonate en prenant soin de les faire glisser par le haut de la colonne ce qui évitera de dérégler les optiques. Attacher ensuite le couvercle avec les vis fournies.
- Page 10 6. Installation d’une colonne simple direction avec fixation murale. Retirer les couvercles supérieurs et inférieurs, retirer le capot en polycarbonate. Fixer la colonne au mur à l’aide des vis d’encrages et chevilles fournies Après avoir réglé les barrière infrarouge, replacer le capots en polycarbonate en prenant soin de le faire glisser par le haut de la colonne ce qui évitera de dérégler les optiques infrarouges.
- Page 11 7. Montages des renforts latéraux TWSTB (colonnes 3m). Les jambes de renforts TWSTB sont surtout utilisées pour les colonnes double direction de 3m avec fixation au sol et assurent une meilleure stabilité de la colonne. Fixer les renfort latéraux à l’aluminium à l’aide des vis fournies. ...
- Page 12 9. Descriptif des différents contacts. CONTACT BROUILLARD : Prévention perte de signal en cas de fort brouillard. CONTACT D’AUTO PROTECTION : Évite l’ouverture du couvercle supérieur (TW 0.200) par un individu. CONTACT DU CAPOT ANTI-APPUI : Déclenche en cas d’appui sur le capot supé- rieur (TW02.00) par un individu.
-
Page 13: Description Des Pièces
12. Description des pièces... -
Page 14: Commutateurs Dip
13. Commutateurs DIP... - Page 15 14) Descriptifs des bornes de l’électronique. ATTENTION ces bornes sont pré-câblées en usine, ne pas modifier. Emetteur : Récepteur : 15) Descriptifs des cavaliers et du choix de la fréquence.
- Page 17 16). 16). Cablage interne.
-
Page 18: Alignement Des Optiques Infrarouges
17) Alignement des optiques infrarouges... -
Page 20: Réglages Optionnels
Réglages optionnels... -
Page 22: Vérification Du Fonctionnement
19 ) Vérification du fonctionnement... -
Page 23: Dépannage
20 ) Dépannage... -
Page 24: Spécifications
21) Spécifications... - Page 25 22) Options...
-
Page 26: Sav- Analyse Des Déclenchements
28) SAV- Analyse des déclenchements NUMERIPLEX II, NUMERIBUS II, RADIOPLEX II WONDEREX, Les examens et questions suivantes ne sont pas exhaustifs et vous permet- tent de vous orienter sur la recherche des causes. N’hésitez pas à passer du temps sur l’environnement avant de vous focaliser sur le matériel. - Page 27 Quels sont les évènements associés aux déclenchements ? Y a t il eu des coupures secteur ? Des coupures secteur plus ou moins longues peuvent entraîner un décharge importante des ba eries et donc des déclenchements Informa ons : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Quels sont les évènements associés aux déclenchements ? Y a t il eu une surtension (foudre ou autre) récemment ? Une surtension peut endommager le système Informa ons : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ...
- Page 28 Environnement, terrain : Le site est‐il parfaitement clos ? Ya t il des trous dans le grillage pouvant laisser passer animaux ou individus ? Vérifiez que des individus ou des animaux ne peuvent pénétrer sur le site Informa ons : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Y a t il des lapins, des chats ou autres animaux sur le site ? Même pe ts et dans certaines configura ons, ils peuvent causer des déclenchements.
- Page 29 Les faisceaux passent‐ils à travers un grillage ou un portail ? Bien que le système puisse fonc onner, l’infrarouge sera perturbé Informa ons : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ En cas de passage étroit, quelle est la largeur minimale et où est‐elle située (à proximité de l’éme eur, du récepteur ou au milieu ?) ? Une distance trop faible va amoindrir le signal Informa ons : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ...
- Page 30 Type de câblage de la centrale Comment est réalisé le câblage ? En cas de câblage en résistances fin de ligne (EOL), a en on aux grandes distances, à l’humidité ainsi qu’à d’autres phénomènes pouvant modifier la résis vité du câblage, entraînant des déclen‐ chements.
- Page 31 Faites un plan du posi onnement des colonnes du type en indiquant les numéros des co‐ lonnes, les distances et les emplacements des éme eurs et des récepteurs : Exemple : Votre plan :...
