9.4 Panneau de contrôle LT 410

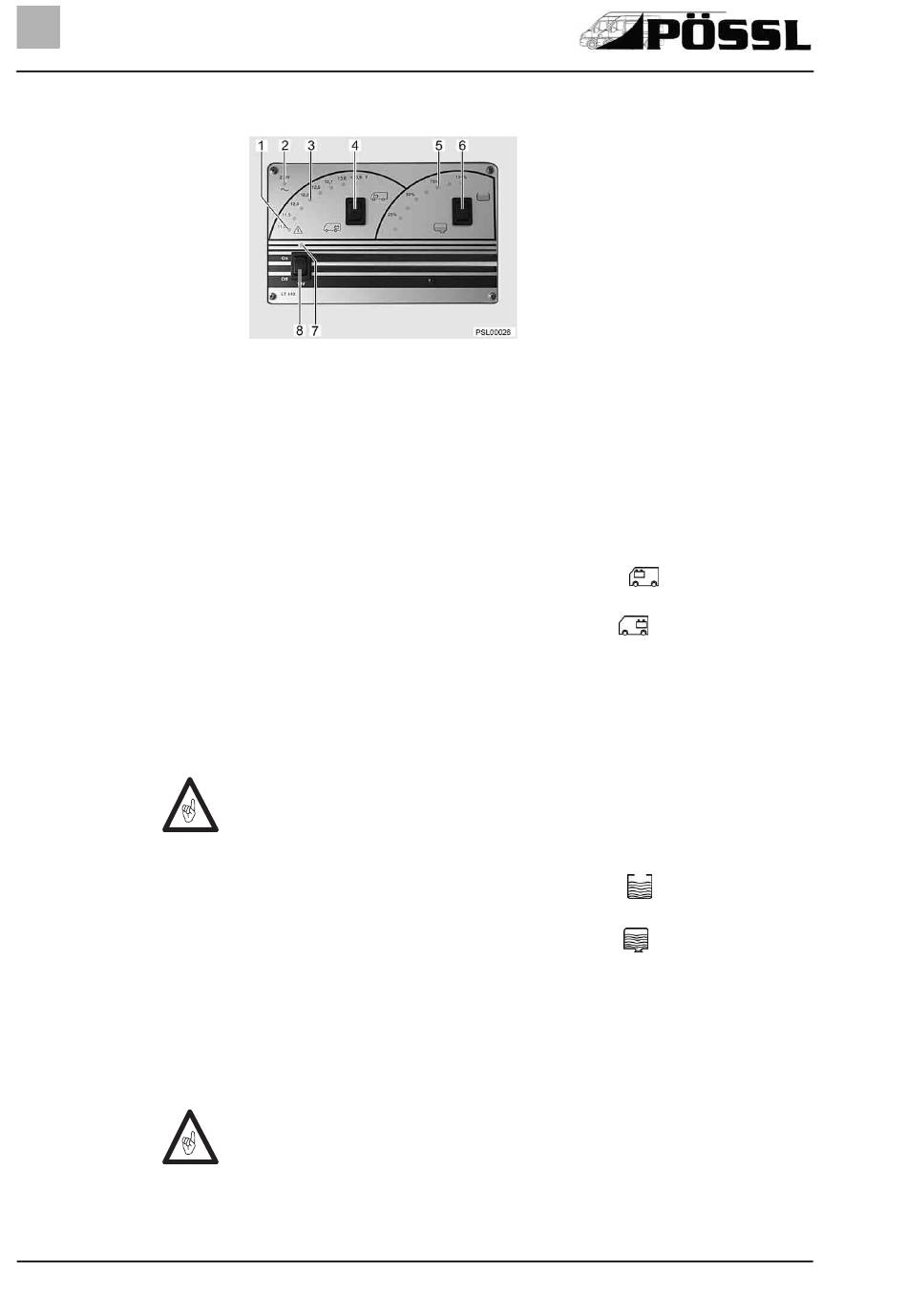

Fig. 52 Panneau de contrôle LT 410
Indicateur de charge/de niveau de réservoir pour charge
batterie et niveaux réservoir eau/eaux usées
La tension de la batterie de démarrage ou de cellule peut être affichée avec
l'indicateur de charge/de niveau de réservoir.
Les diodes lumineuses de l'affichage V (Fig. 52,3) indiquent la tension de la
batterie.
Commutateur à bascule (Fig. 52,4) vers le haut "
batterie de démarrage est affichée.
Commutateur à bascule (Fig. 52,4) vers le bas "
terie de cellule est affichée.
Les quantités d'eau ou d'eaux usées peuvent être affichées sur l'indicateur de
charge/de niveau de réservoir.
Deux diodes lumineuses de l'affichage du réservoir (Fig. 52,5) indiquent le
niveau.
La fonction d'affichage des niveaux de réservoir ne doit être activée que
brièvement. Si cette fonction reste trop longtemps activée, les capteurs de
niveau peuvent être endommagés.
Commutateur à bascule (Fig. 52,6) vers le haut "
voir d'eau est affiché.
Commutateur à bascule (Fig. 52,6) vers le bas "
voir d'eaux usées est affiché.

Alarme de la batterie de cellule

Le voyant d'alerte rouge ALARME (Fig. 52,1) clignote dès que la charge de la
batterie de cellule descend en dessous de 11 V (mesurée en marche) et qu'il
y a risque de décharge profonde des batteries.
Lorsque l'alarme de batterie se déclenche, couper tous les appareillages
électriques et charger la batterie de cellule, ou bien raccorder le camping-
car à une alimentation 230 V.
Une décharge profonde peut endommager la batterie.
1 Voyant d'alerte ALARME batterie de
cellule
2 Voyant de contrôle 230 V
3 Affichage V
4 Commutateur à bascule pour niveau
de charge batterie de démarrage et
batterie de cellule
5 Affichage niveau du réservoir
6 Commutateur à bascule de lecture du
niveau de remplissage des réservoirs
d'eau/des eaux usées
7 Voyant de contrôle pour l'alimenta-
tion 12 V de la cellule
8 Interrupteur principal 12 V
" : La tension de la
" : La tension de la bat-
" : Le niveau du réser-
" : Le niveau du réser-
