9.4.1
Tension de batterie
Affichages:
9.4.2
Campster - 12/20-0 - PSL-MJ21-00FR
9.4
Panneau de contrôle LT 104
1
6
5

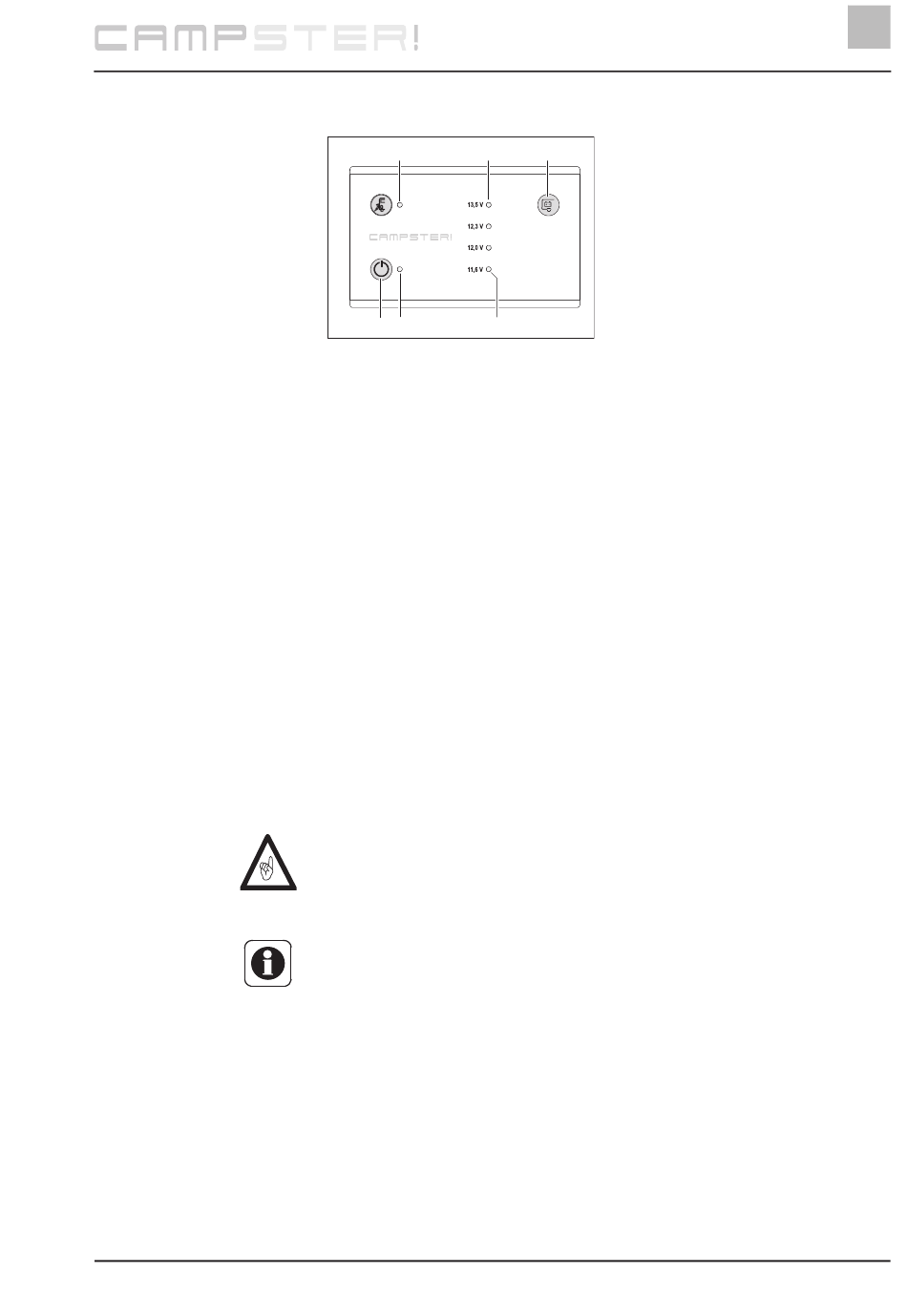

Figure 74 Panneau de contrôle LT 104
Interroger la tension de batterie
La tension de la batterie de cellule peut être affichée avec le champ de
détection du capteur (Figure 74,3).
Les LED de contrôle (Figure 74,2) affichent la tension de batterie.
La LED d'avertissement rouge (Figure 74,4) s'allume: tension de batterie
supérieure à 11,6 V
Les LED rouge et jaune s'allument: tension de batterie supérieure à 12,0 V
Les LED rouge et jaune et la LED verte inférieure s'allument: tension de
batterie supérieure à 12,3 V
Toutes les LED s'allument: tension de batterie supérieure à 13,5 V
Alarme de la batterie de cellule
La LED d'avertissement rouge (Figure 74,4) s'allume dès que la charge de la
batterie de cellule descend en dessous de 11 V (mesurée en marche) et qu'il
y a risque de décharge profonde de la batterie.
Lorsque l'alarme de batterie se déclenche, couper tous les appareillages
électriques et charger la batterie de cellule, en roulant ou par raccordement
à une alimentation 230 V.
Une décharge profonde peut endommager la batterie.
Si la tension de fonctionnement de la batterie de cellule baisse au-delà de
10,5 V, le module contrôleur de batterie éteint tous les appareils 12 V dans
le bloc électrique, sauf la valve de sécurité et de vidange.
Installation électrique
1 Le voyant de contrôle 230 V s'allume
2
3
lorsque le réseau est raccordé
(jaune)
2 LED de contrôle (vert-vert-jaune-
rouge) pour l'affichage de la tension
de batterie en quatre niveaux avec
indication de tension et
avertissement pour décharge
profonde
3 Interrogation de la tension de la
batterie de cellule
4 LED d'avertissement de décharge
4
profonde
5 Voyant de contrôle 12 V (vert)
lorsque le système est enclenché
6 Interrupteur principal 12 V MARCHE/
ARRET
9
61
