Sommaire des Matières pour Haier HCW3460AES

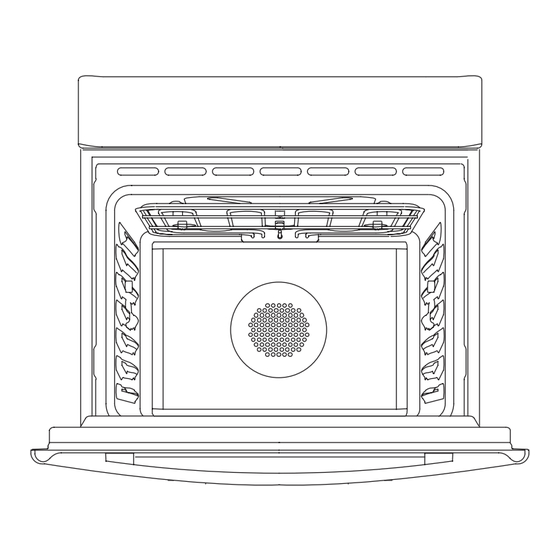

- Page 1 Installation Instructions Instructions d’installation Instrucciones de instalación HCW3460AES 30” Single Convection Oven Four à convection simple de 30” Horno de convección simple de 30”...
-
Page 3: Table Des Matières
Installation Manual ENGLISH ENGLISH TABLE OF CONTENTS page page page Installation notes Electrical connections Tools you will need Wall or under counter installation, single oven 3-wire branch circuit Power requirements c r i l l a Choosing oven location Electrical supply Final checklist Steps for installation Wiring requirement... -
Page 4: Electrical Supply
Electrical Ratings and Maximum Connected Load For cutout dimensions see following section titled: @ 120V/240V 60Hz @ 120V/208V 60Hz Preparing location SINGLE OVEN Amperes Amperes HCW3460AES 16.1 3.79 17.8 3.64 INSTALLATION NOTES WARNING Do not slide oven across floor. Damage to floor covering Before installing or removing, turn power OFF at the service or floor could result. -
Page 5: Wall Or Under Counter Installation, Single Oven
Installation Manual ENGLISH ENGLISH WALL OR UNDER COUNTER INSTALLATION, SINGLE OVEN Electrical supply junction Electrical supply junction Secure oven to cabinet using the screws provided. Screws should be inserted through the mounting holes in the positions indicated in the frame (open door to see frame and mounting holes). -
Page 6: Flush Installation
Installation Manual ENGLISH ENGLISH FLUSH INSTALLATION Mounting strip Finished sides the cabinet) SINGLE Ltr. DIMENSION 30” 30 1/16” Cutout Width (76.4 cm) 28 1/32” Cutout Height (71.2 cm) 3/4” Visible part of the mounting strips (1.9 cm) 24” Cutout Depth (61 cm) -
Page 7: Electrical Supply
Installation Manual ENGLISH ENGLISH CONNECTING TO 120V/208V CIRCUIT ELECTRICAL SUPPLY Before installing the oven have a qualified electrician This option is provided for areas where standard 240V service is verify that your home is provided with adequate not available. This option must be accessed with the oven connected electrical service and that the addition of the oven will to power source, and using the following sequence: 1. -
Page 8: Electrical Connections
Installation Manual ENGLISH ENGLISH ELECTRICAL CONNECTIONS 3-WIRE BRANCH CIRCUIT (for US only) Refer to Figure A, where local codes allow the connection of Be sure your appliance is properly installed and grounded GROUND wire from the oven to the branch circuit NEUTRAL by a quali ed technician. -
Page 9: Alimentation Requise
Manuel d’Installation FRANÇAIS FRANÇAIS TABLE DES MATIERES page page page Remarques sur l’installation Branchement électrique Outils nécessaires Installation des parois d'un four simple Conne Alimentation requise Installation en alignement Conne Choix de l’emplacement du four Alimentation électrique Liste de vérification finale Câblage nécessaire Étapes de l’installation Données techniques... -
Page 10: Installation En Alignement
Pour les dimensions de découpe voir la section suivante intitulée : @ 120 V/240 V 60 Hz @ 120 V/208 V 60 Hz Préparation de l’emplacement FOUR SIMPLE Ampères Ampères HCW3460AES 16,1 3,79 17,8 3,64 REMARQUES SUR L’INSTALLATION AVERTISSEMENT Ne faites pas glisser le four par terre. Vous pourriez Avant d’installer ou de déplacer le four, coupez l’alimentation... -
Page 11: Installation Des Parois D Un Four Simple
Manuel d’Installation FRANÇAIS FRANÇAIS INSTALLATION DES PAROIS D UN FOUR SIMPLE ’ Boite de raccordement d’alimentation eléctrique Boite de raccordement d’alimentation eléctrique Attechez le four au meuble en utilisant les vis fournis. Les vis doivent être ins es dans les trous de montage dans les é... -
Page 12: Installation En Alignement
Manuel d’Installation FRANÇAIS FRANÇAIS INSTALLATION EN ALIGNEMENT Baguettes de montage (même finition que l’arrière) SIMPLE DIMENSION Lettre 30 1/16 po Dé coupe largeur (76,4 cm) 28 1/32 Dé coupe hauteur (7 ,2 cm) 3/4 po Partie visible des bandes de support (1,9 cm) 24 po Découpe profondeur... -
Page 13: Alimentation Électrique
Manuel d’Installation FRANÇAIS FRANÇAIS ALIMENTATION ÉLECTRIQUE CONNEXION À UN CIRCUIT DE 120 V/208 V Avant d’installer le four avec un électricien qualifié, Cette option existe pour les régions où le standard de 240 V n’est vérifiez que votre maison est pourvue du système pas disponible. -
Page 14: Branchement Électrique
Manuel d’Installation FRANÇAIS FRANÇAIS BRANCHEMENT ÉLECTRIQUE CONNEXION À 3 FILS (Pour les États-Unis seulement) Selon la Figure A, où les codes locaux permettent la connexion Assurez-vous que votre installation est correctement du conducteur de terre du four au fil NEUTRE du circuit de installée et branchée par un technicien quali é. - Page 15 Manual de Instalación ESPAÑOL ESPAÑOL TABELA DE CONTENIDO página página página Introducción Notas para la instalación Conexión eléctrica Herramientas necesarias Instalación bajo la encimera de horno individual Circuito derivado de 3 hilos Requisitos de corriente Ins talación plana C ircuito derivado de 4 hil Elegir la colocación del horno Suministro eléctrico Lista de comprobaciones nales...
-
Page 16: Notas Para La Instalación
@ 120V/240V 60Hz @ 120V/208V 60Hz Preparación del lugar HORNO INDIVIDUAL Amperios Vatios Amperios Vatios HCW3460AES 16,1 3,79 17,8 3,64 NOTAS PARA LA INSTALACIÓN ADVERTENCIA 1. No arrastre el horno por el suelo. Puede causar daños al Antes de instalar o quitar el horno, apague en OFF el panel piso. -
Page 17: Instalación Empotrada, Horno Individual
Manual de Instalación ESPAÑOL ESPAÑOL INSTALACIÓN EMPOTRADA, HORNO INDIVIDUAL Caja de empalme de alimentación eléctrica Caja de empalme de alimentación eléctrica Sujete el horno al mueble utilizando los tornillos en dotación. Los tornillos tienen que introducirse a lo largo de los ori cios de montaje en las posiciones que se indican en el marco (abra la puerta para ver el marco y les ori cios de montaje). -
Page 18: Instalación Plana
Manual de Instalación ESPAÑOL ESPAÑOL INSTALACIÓN PLANA Mounting strip Finished sides the cabinet) INDIVIDUAL DIM ENSIONES Letra. 30” 30 1/16” Anc ho hueco (76 4 cm) 28 1/32” Alto hueco (71 ,2 cm) 3/4” Parte visible de la tiras de montaje (1,9 cm) 24”... -
Page 19: Alimentación Eléctrica
Manual de Instalación ESPAÑOL ESPAÑOL CONEXIÓN A UN CIRCUITO DE 120V/208V ALIMENTACIÓN ELÉCTRICA Esta opción se suministra para áreas en donde el servicio de 240V Antes de instalar el horno haga que un electricista estándar no se encuentra a disposición. Se tiene que cualicado controle que su casa recibe un servicio acceder a esta opción con el horno conectado a la toma de corriente eléctrico apropiado y que el añadido del horno no... -
Page 20: Conexiones Eléctricas
Manual de Instalación ESPAÑOL ESPAÑOL CONEXIONES ELÉCTRICAS CIRCUITO DE CONEXIÓN DE 3 HILOS Tome como referencia la gura A, en la que las normas locales (sólo para US) Asegúrese de que un técnico cuali cado instale y conecte permiten conectar el hilo de TOMA DE TIERRA desde el horno a tierra correctamente su aparato. - Page 21 Notes...
- Page 22 Notes...
-
Page 24: Important
REQUIRED FOR WARRANTY SERVICE IMPORTANT Ne pas Réexpédier ce Produit au Magasin Pour tout problème concernant ce produit, veuillez contacter le service des consommateurs “Haier Customer Satisfaction Center” au 1-877-337-3639. UNE PREUVE D’ACHAT DATEE EST REQUISE POUR BENEFICIER DE LA GARANTIE. IMPORTANTE No regrese este producto a la tienda Si tiene algún problema con este producto, por favor contacte el...
