• Palettes repose-pieds à hauteur et à angle réglables
Réglage de la hauteur :
1. Après avoir desserré la molette C, réglez dans
l'une des positions prédéfinies.
2. Serrez la molette C à la hauteur souhaitée.
Réglage de l'angle :
1. Desserrez la vis de fixation D à l'aide d'une clé
Allen de 5 mm.
2. Réglez l'angle et serrez fermement la vis de
fixation D (12 Nm) dans la position souhaitée.
1608534-D

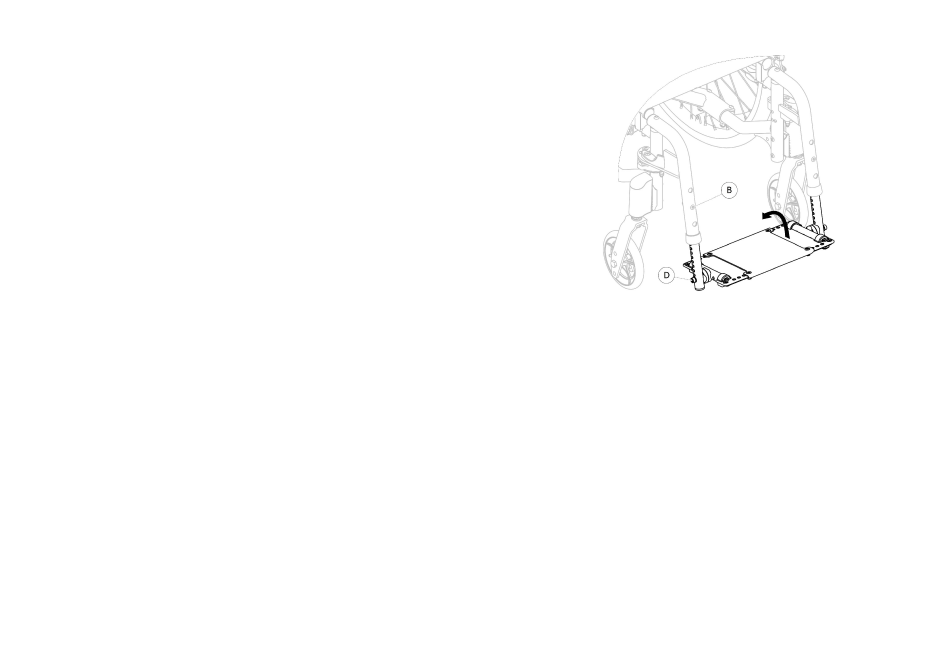

• Palette monobloc
Réglage de la hauteur :
1. Desserrez le boulon de fixation B à l'aide d'une clé
Allen de 5 mm et d'une clé de 10 mm.
2. Choisissez l'une des positions prédéfinies et serrez
le boulon de fixation (5 Nm) B dans la position
souhaitée.
Réglage de l'angle :
1. Desserrez la vis de fixation D à l'aide d'une clé
Allen de 5 mm.
2. Réglez l'angle et serrez fermement la vis de
fixation D (12 Nm) dans la position souhaitée.
Invacare recommande de confier le réglage de la palette
repose-pieds à un technicien qualifié.
