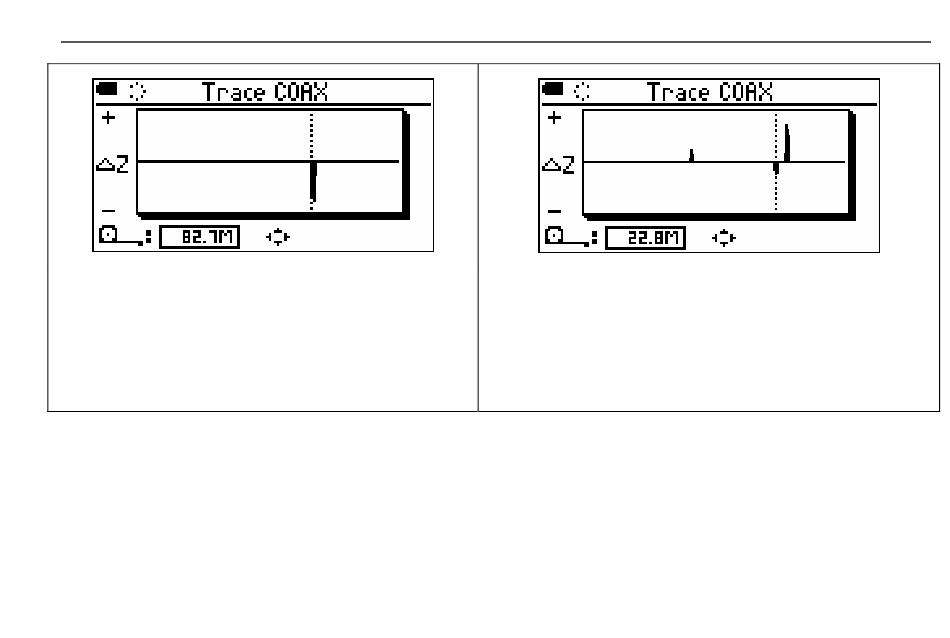

Réflexion provenant d'un court-circuit.
Les courts-circuits et autres diminutions d'impédance
provoquent des pointes négatives sur la trace.
Figure 17. Graphes TDR pour câble coaxial (suite)
Découverte des caractéristiques du câble
Réflexion d'une section de câble avec la mauvaise impédance
(suivie par l'extrémité du câble).
La petite pointe positive en début de section indique une
impédance plus élevée que sur le reste du câble. La pointe
négative se produit en fin de section, là où l'impédance baisse
pour atteindre la valeur correcte.
45
