Support Mural; Pied De Support - SAD Diamond Manuel D'utilisation

ACCESSOIRES EN OPTION POUR LA GAMME 'DIAMANT'

PIED DE SUPPORT

Pièces Incluses:
Support x 1
Pied x 1
Vis à oreilles x 2
Ecrou à oreilles x 1
Fixations de vis à oreilles x 2 (celles-ci sont blanches, et ne font
que maintenir les pièces ensemble pour le transit)
Outils requis: Un tournevis à lame plate
1 Retirer la poignée et la base de la boîte
lumineuse si elles sont déjà posées.
2 Ensuite enlever les petites fixations blanches
du support.
3 Placer le devant de la boîte lumineuse sur une
table ou une surface ferme.

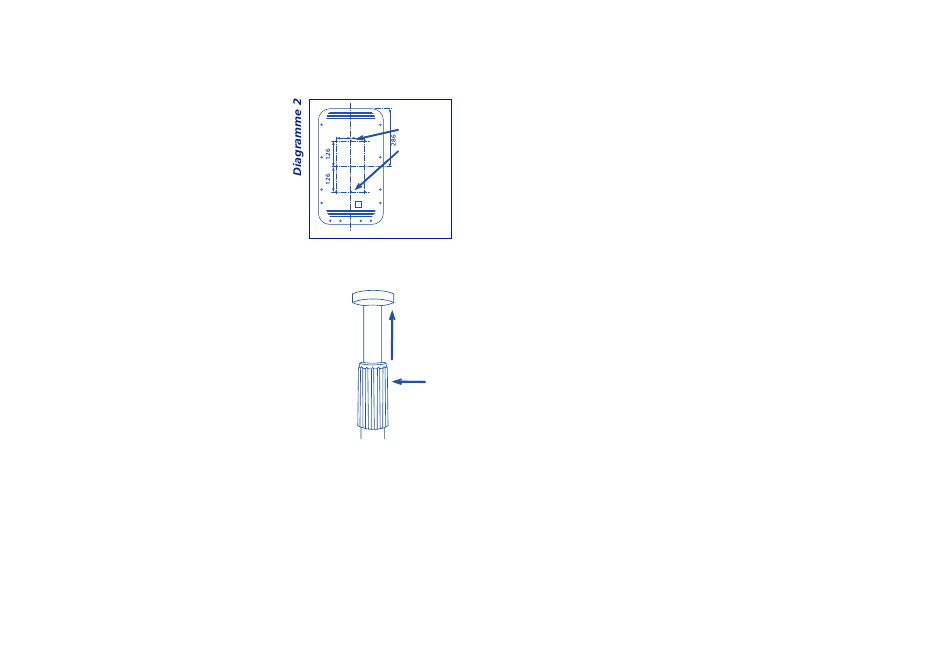

4 Poser le support sur les deux points centraux de montage comme
le montre le Diagramme 2, et resserrer les vis à oreilles.
plus gros des trous du support va vers la base de la boîte lumineuse.
5 Fixer le pied en allongeant la tige centrale à la longueur
maximale et verrouiller la poignée du bas pour tenir ferme.
(La tige est télescopique pour relâcher l'intérieur. On doit défaire
le long 'col' et allonger le reste de la tige. Resserrer le collet).
6 Retirer la vis à oreilles.
7 Soulever la boîte lumineuse et insérer les trous sur la tige du
pied et pousser jusqu'à ce qu'on puisse remettre la vis à oreille
et resserrer.

SUPPORT MURAL

Pièces Incluses:
POINTS DE
MONTAGE
70 70
Support x 1
POUR
SUPPORT
Ecrous à oreilles x 2
Vis à oreilles x 2
Fixations des écrous à oreilles x 2 (celles-ci sont blanches et ne
font que fixer les pièces ensemble pour le transit)
320
Articles requis: Un tournevis
2 Allonger
la Tige
1 Enlever la poignée et la base de la boîte lumineuse si elles sont
télescopique
déjà posées.
2 Retirer les petites fixations blanches de l'écrou à oreilles du
support.
1 Dévisser
le collet
3 Placer le devant de la boîte lumineuse sur une table ou une
surface ferme.
4 Poser le support aux deux points centraux de montage comme
Note Le le montre le Diagramme 2, avec la bague de caoutchouc en bas
de la boîte lumineuse et resserrer les écrous à oreilles.
5 Le support mural doit alors être attaché au mur.
6 Retirer les deux vis à oreilles centrales et soulever la boîte
lumineuse et la poser sur le support mural. Le support mural
peut être attaché au support de la boîte lumineuse soit au point
de fixation du haut, du milieu ou du bas selon le besoin.
7 Resserrer les vis à oreilles, ajuster la position de la boîte lumineuse
et ensuite resserrer bien la barre en T pour verrouiller le joint de
cardan à billes.
4 Ecrous (nous recommandons la taille 8 x 1
minimum)
4 Chevilles pour le type de mur de chez vous
1
/ " (38mm)
2
