BTL7-P511 -M _ _ _ _ -P-S32/S115/KA_ _
Sensore di posizionamento lineare magnetostrittivo – versione profilata
8
Accessori (continua)
8.5

Connettore S115, confezionato

BKS-S115-PU-_ _
Connettore diritto, incorporato, M12, a 8 poli
È possibile ordinare diverse lunghezze del cavo, p. es.
BKS-S115-PU-05 (Codice d'ordine BCC00YF): lunghezza
cavo 5 m
43

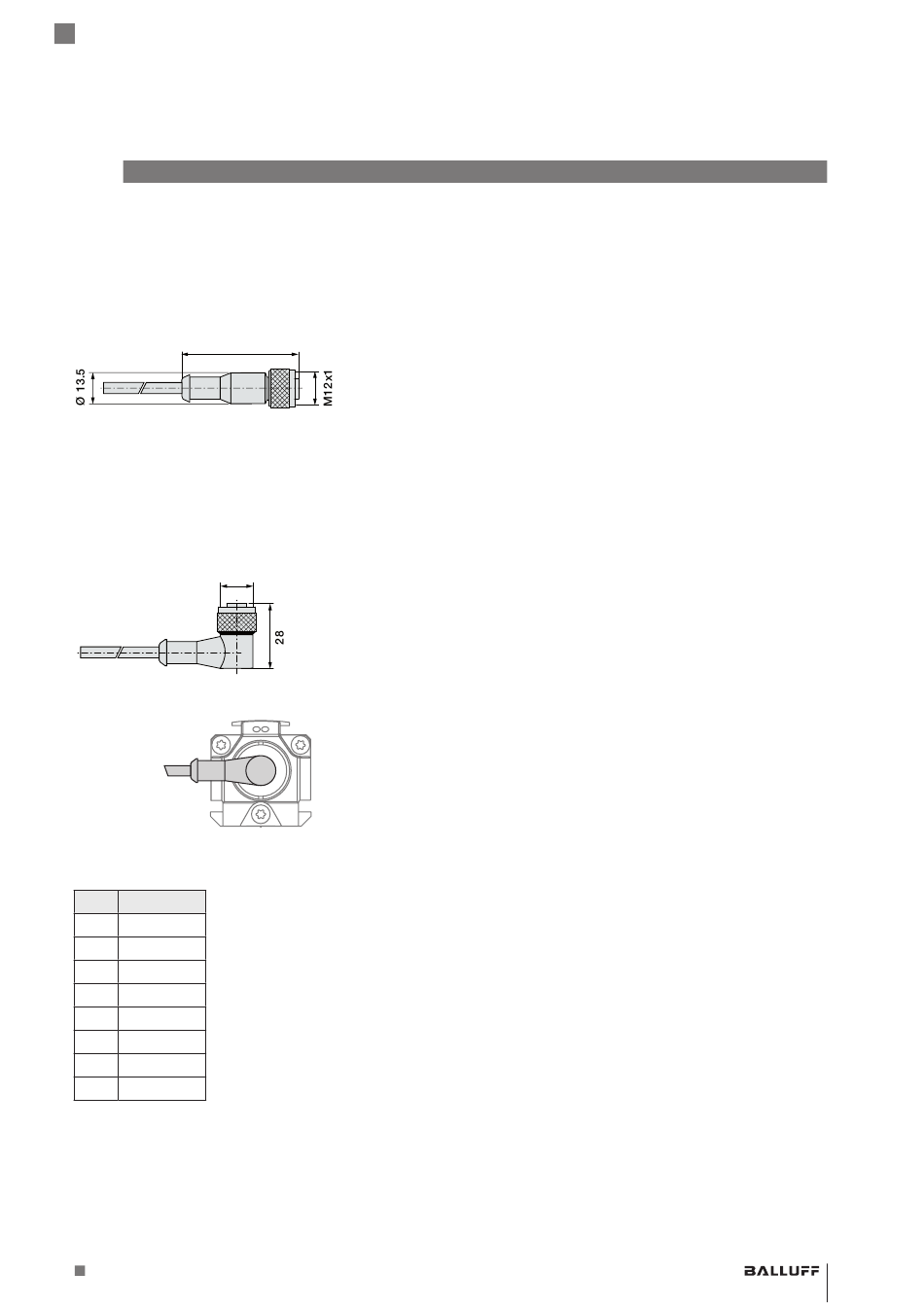

Fig. 8-14: Connettore BKS-S115-PU-_ _
BKS-S116-PU-_ _
Connettore ad angolo, incorporato, M12, a 8 poli
È possibile ordinare diverse lunghezze del cavo, p. es.
BKS-S116-PU-05 (Codice d'ordine BCC00YW): lunghezza
cavo 5 m
M12x1
Fig. 8-15: Connettore BKS-S116-PU-_ _
Fig. 8-16: Connettore BKS-S116-PU_ _, uscita
Pin Colore
1 YE giallo
2 GY grigio
3 PK rosa
4 RD rosso
5 GN verde
6 BU blu
7 BN marrone
8 WH bianco
Tab. 8-2: Piedinatura Pin BKS-S115/S116-PU-_ _
www.balluff.com italiano 21
