IM-P316-03
CTLS-BEf-14
3.6.1.150

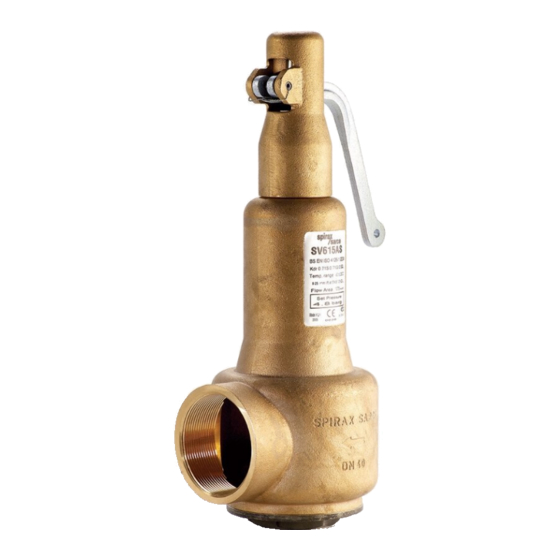

Soupape de sûreté SV615
Notice de montage et d'entretien
1. Informations de sécurité
2. Informations produit
3. Fourniture
4. Manipulation
5. Avant d'installer la soupape
6. Installation
7. Prévention des dommages
8. Mise en service
9. Essai pendant l'utilisation
10. Guide de réglage
11. Entretien
Modifications réservées
© Copyright 2014

Publicité

Table des Matières
loading

Manuels Connexes pour Spirax Sarco SV615

Sommaire des Matières pour Spirax Sarco SV615

  • Page 1 IM-P316-03 CTLS-BEf-14 3.6.1.150 Soupape de sûreté SV615 Notice de montage et d'entretien 1. Informations de sécurité 2. Informations produit 3. Fourniture 4. Manipulation 5. Avant d'installer la soupape 6. Installation 7. Prévention des dommages 8. Mise en service 9. Essai pendant l'utilisation 10.

  • Page 2: Informations De Sécurité

    Déterminer la bonne implantation de l'appareil et le sens d'écoulement du fluide. iv) Les produits Spirax Sarco ne sont pas conçus pour résister aux contraintes extérieures générées par les systèmes quelconques auxquels ils sont reliés directement ou indirectement. Il est de la responsabilité...
  • Page 3 1.9 Outillage et pièces de rechange S’assurer de la disponibilité des outils et pièces de rechange nécessaires avant de commencer l’intervention. N’utiliser que des pièces de rechange d’origine Spirax Sarco. 1.10 Equipements de protection Vérifier s’il n’y a pas d’exigences de port d'équipements de protection contre les risques liés par exemple : aux produits chimiques, aux températures élevées ou basses, au niveau sonore, à...

  • Page 4: Recyclage

    1.16 Recyclage Sauf indication contraire mentionnée dans la notice de montage et d’entretien, ces appareils sont recyclables sans danger écologique. Toutefois, si le clapet possède des garnitures en Viton, des précautions particulières doivent être prises pour éviter des risques potentiels sur la santé publique dûs à la décomposition/combustion de ces sièges. Viton : - Il peut être enterré, en accord avec les réglementations nationales ou locales.

  • Page 5: Informations Produit

    Fig. 1- Installation typique d'une soupape en aval d'un poste de détente de pression 2.1 Description La soupape de sûreté SV615 est à échappement instantané, buse longue et est conçue pour une utilisation sur circuit vapeur saturée, gaz et liquides non-agressifs.

  • Page 6: Limites De Pression/Température

    2.3 Limites de Pression/température Contacter Spirax Sarco, pour de plus amples détails sur les limites maximales disponibles que l'enveloppe peut supporter. Courbe vapeur saturée Pression en bar eff. Plage de tarage Plage de tarage maximale maximale pour 1½" et 2"...

  • Page 7: Dimensions/Poids (Approximatifs) En Mm Et Kg Raccordements

    2.4 Dimensions/Poids (approximatifs) en mm et kg Raccordements Ø orifice Ø Entrée Sortie Levée Poids DN15 ½" ¾" DN20 ¾" 1¼" Taraudés DN25 1" 1½" BSPF x BSPF DN32 1¼" 2" 7,25 NPTF x NPTF DN40 1½" 2½" 9,25 DN50 2"...

  • Page 8: Sélection De La Soupape De Sûreté Sv615

    BSPF x BSPF Si la finition ENP est nécessaire, ajouter 'P'. Exemple de commande 1 soupape de sûreté SV615AN Spirax Sarco DN15 à raccordement taraudé BSPF en entrée, BSPF en sortie et réglé à 6 bar eff. IM-P316-03 / CTLS-BEf-14...
  • Page 9 Option : bouchon taraudé pour gaz Option : portée souple 1" Version clamp sanitaire Version taraudée IM-P316-03 / CTLS-BEf-14...

  • Page 10: Avant D'installer La Soupape

    Normalement la soupape est fournie réglée à la pression demandée et plombée. Le réglage des soupapes de sûreté doit être exclusivement faites par des personnes compétentes et agréées. Spirax Sarco décline toute responsabilité pour des soupapes qui auront été reréglées par du personnel non autorisé.
  • Page 11 Le diamètre de la tuyauterie d'entrée ne doit pas être plus petite que celle de la soupape (voir Fig. 7 et 8). Pour assurer une protection du système et la performance de la soupape, Spirax Sarco recommande que la contrepression créée ne dépasse pas 10% de la pression réglée. Cette valeur peut être dépassée même si le diamètre de la tuyauterie de sortie est égal au diamètre de sortie de la soupape.

  • Page 12: Prévention Des Dommages

    7. Prévention des dommages Une perte excessive de pression à l'entrée de la soupape pendant le fonctionnement peut causer une ouverture et une fermeture extrêmement rapide de celle-ci. Ceci peut réduire le rendement ou causer des dommages aux faces du siège et à d'autres pièces de la soupape. Lorsque la pression normale est restaurée, il est possible que la soupape fuit.

  • Page 13: Mise En Service

    à protéger avec une surpression que ne peut pas dépasser 10%. La SV615 couvre ses plages de débits à 5% de surpression sur de la vapeur et 10% sur de l'air. Si la soupape est réglée pour se fermer à la pression de fonctionnement du système, la soupape peut s'ouvrir prématurément. Elle peut aussi ne pas se fermer de manière satisfaisante lorsque la pression de fonctionnement est restaurée.

  • Page 14: Réglage De La Soupape

    Spirax Sarco ne peut pas être tenu responsable pour les changements de pression de réglage non autorisés. Bien que pas obligatoire, Spirax Sarco recommande que la soupape SV615 avec siège métal pour utilisation sur la vapeur soit réglée à froid sur un banc d’essai à 3% au-dessus de la pression de réglage demandée. Ceci ne s'applique pas si la soupape est réglée sur la vapeur.

  • Page 15: Entretien

    1. Il est recommandé de retourner les soupapes de sûreté chez Spirax Sarco ou chez un agent agréé par Spirax Sarco, pour effectuer une révision consciencieuse périodique, veuillez lire, s'il vous plaît, la paragraphe 1.17 "Retour de l'appareil"...
  • Page 16 Spirax-Sarco Benelux Industriepark 5 9052 ZWIJNAARDE RCG 665 46 Tél. +32 9 244 67 10 e-mail : Info@be.SpiraxSarco.com www.spiraxsarco.com/be IM-P316-03 CTLS-BEf-14...
