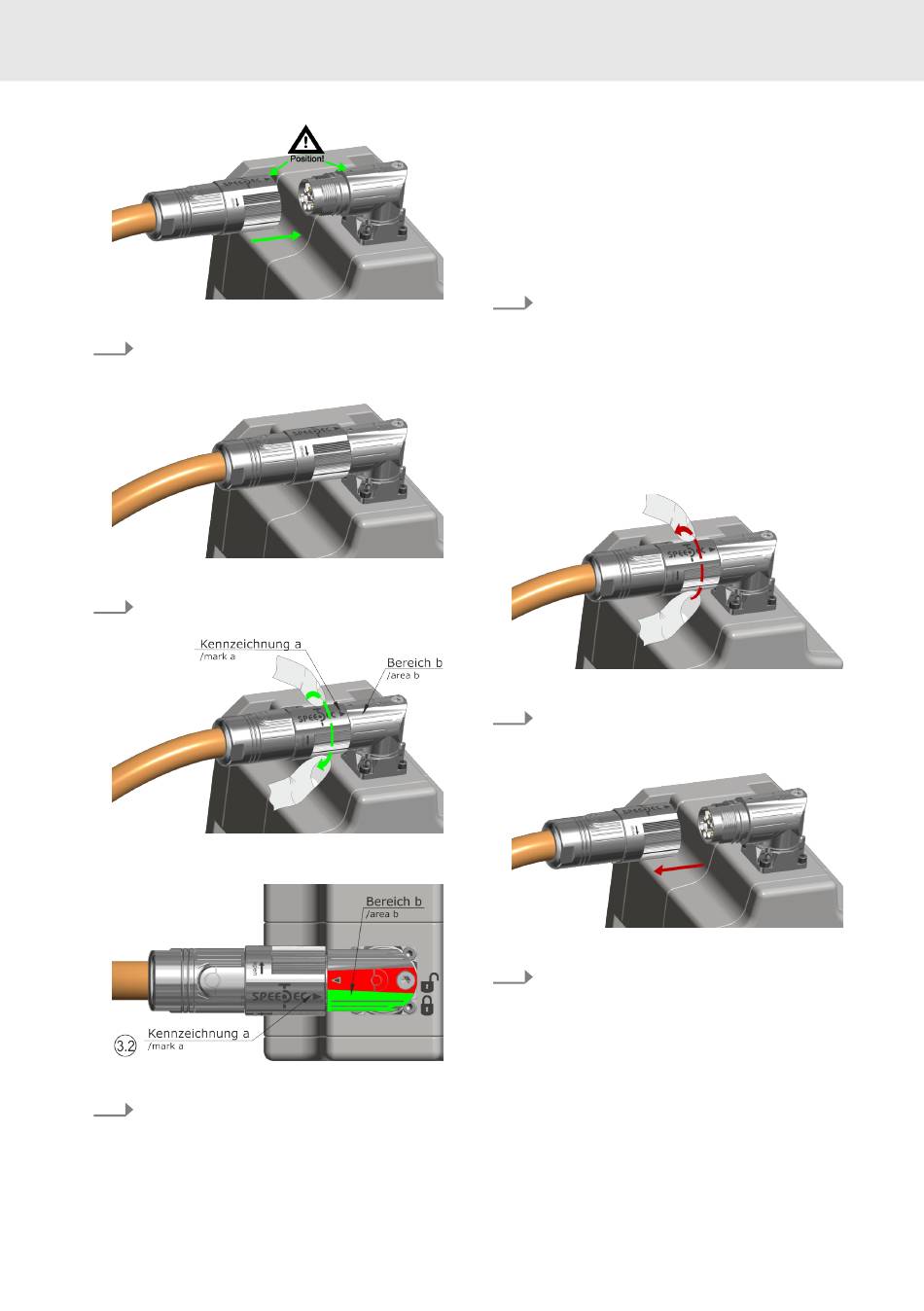

Raccordement électrique
1.
Coder et brancher le connecteur enfi-
chable
2.
Brancher le connecteur enfichable
3.
Tourner l'écrou dans le sens horaire (flèche
en direction de "close")
Bosch Rexroth AG
Couple de serrage à la main ou 1,5 Nm. Le
capuchon doit être tourné au minimum de
20° environ (au moins 3 clics) ou bien jus-
qu'à ce que le marquage a se trouve dans
la zone b.
�� Une fois cette position atteinte, le con-
necteur est bien verrouillé.
4.
Guidez et fixez les câbles de sorte que les
contraintes générées par les vibrations
des câbles n'aient aucun effet sur le con-
necteur enfichable.
Débrancher le connecteur enfichable
SpeedTec
1.
Tourner l'écrou dans le sens antihoraire
(flèche en direction de "open")
2.
Ôter le connecteur de la prise de montage
en le tenant bien droit et régulièrement
�� Le connecteur est débranché.
MS2S
R911412715, Édition 01
