Thermostat programmable à écran tactile PS4000 / PS5000
C
C
2
2
3
3
S1 S2 C R RC
S1 S2 C R RC
1. A LIMENTATION. EST UNE COUPURE DE PROTECTION CONTRE
TOUTE SURCHARGE EN CAS DE BESOIN.
2. S I PLUS D'UN TÉLÉCAPTEUR EST REQUIS, REPORTEZ-VOUS à la
FIGURE 29.
3. P ARMI LES FILS, UN FIL DOIT ÊTRE SÉPARÉ DU FIL DU
THERMOSTAT.
REMARQUE : Le Y2 ET W2 SONT SUR LE PS5000 UNIQUEMENT.

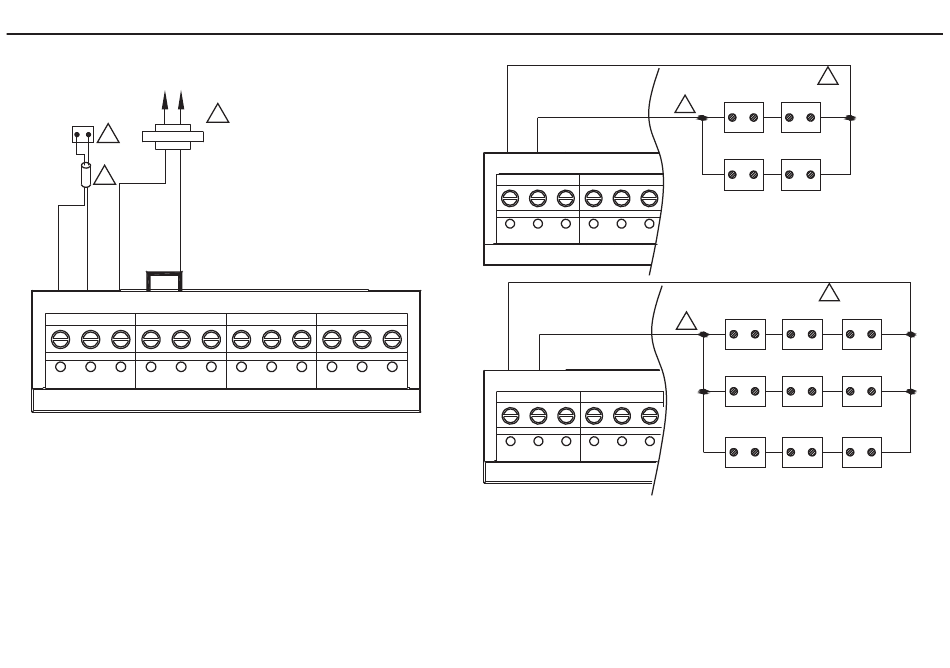

Figure 28. Câblage d'un seul capteur intérieur.
46
R
1
R
1
W W2
Y2 Y G
W W2
Y2 Y G
S1 S2 C R RC
S1 S2 C R RC
S1 S2 C R RC
S1 S2 C R RC
1. L ES CAPTEURS DOIT ÊTRE DISPOSÉS AFIN DE FONCTIONNER
CORRECTEMENT.
2. P ARMI LES FILS, UN FIL DOIT ÊTRE SÉPARÉ DU FIL DU
THERMOSTAT.
Figure 29. Câbler plusieurs capteurs
1
1
2
2
1
1
2
2
