CÂBLAGE (FIGURE 9-21)
Tout le câblage doit être conforme aux codes et règlements locaux en matière d'installation électrique.
1. S électionnez l'ensemble d'identifications des bornes (tableau 1) correspondant au type de système
(pompe à chaleur ou classique à la figure 7).
2. D évisser les vis correspondant au type de système concerné et sélectionné ; voir tableau 1. Consulter le
tableau 2 pour découvrir les descriptions d'indication des bornes. Enfiler les fils dans le bornier sous la
vis dévissée. Voir Figure 8.
3. Bien visser chaque vis.
4. Ramener l'excédent de fil dans le trou.
5. Boucher le trou avec une isolation ininflammable pour éviter les courants d'affecter le thermostat.
6. Voir Figure 9 à 21 pour découvrir les raccordements types des fils.
PS4000
PS4000
S1 S2 C R RC
S1 S2 C R RC

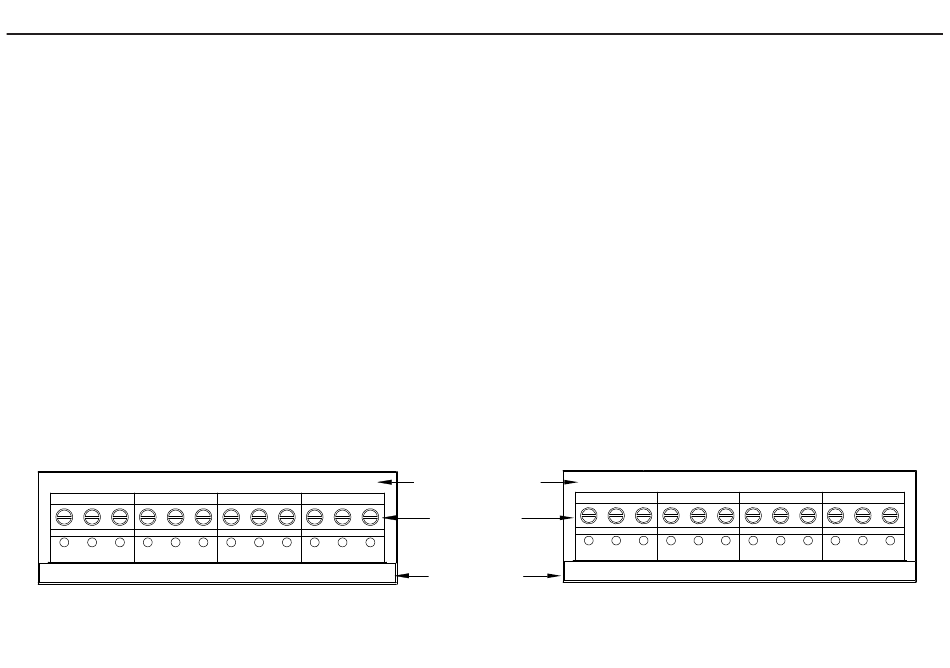

Figure 7. Sélection des identifications des bornes pour un type de système.
Thermostat programmable à écran tactile PS4000 / PS5000
W
Y G
L
Y G
O/B
PS5000
PS5000
S1 S2 C R RC
CONVENTIONNEL
CONVENTIONAL
BORNES À VIS
SCREW
TERMINALS
S1 S2 C R RC E
POMPE À
HEAT PUMP
CHALEUR
W W2
Y2 Y G
L Y2 Y G
O/B AUX
17
