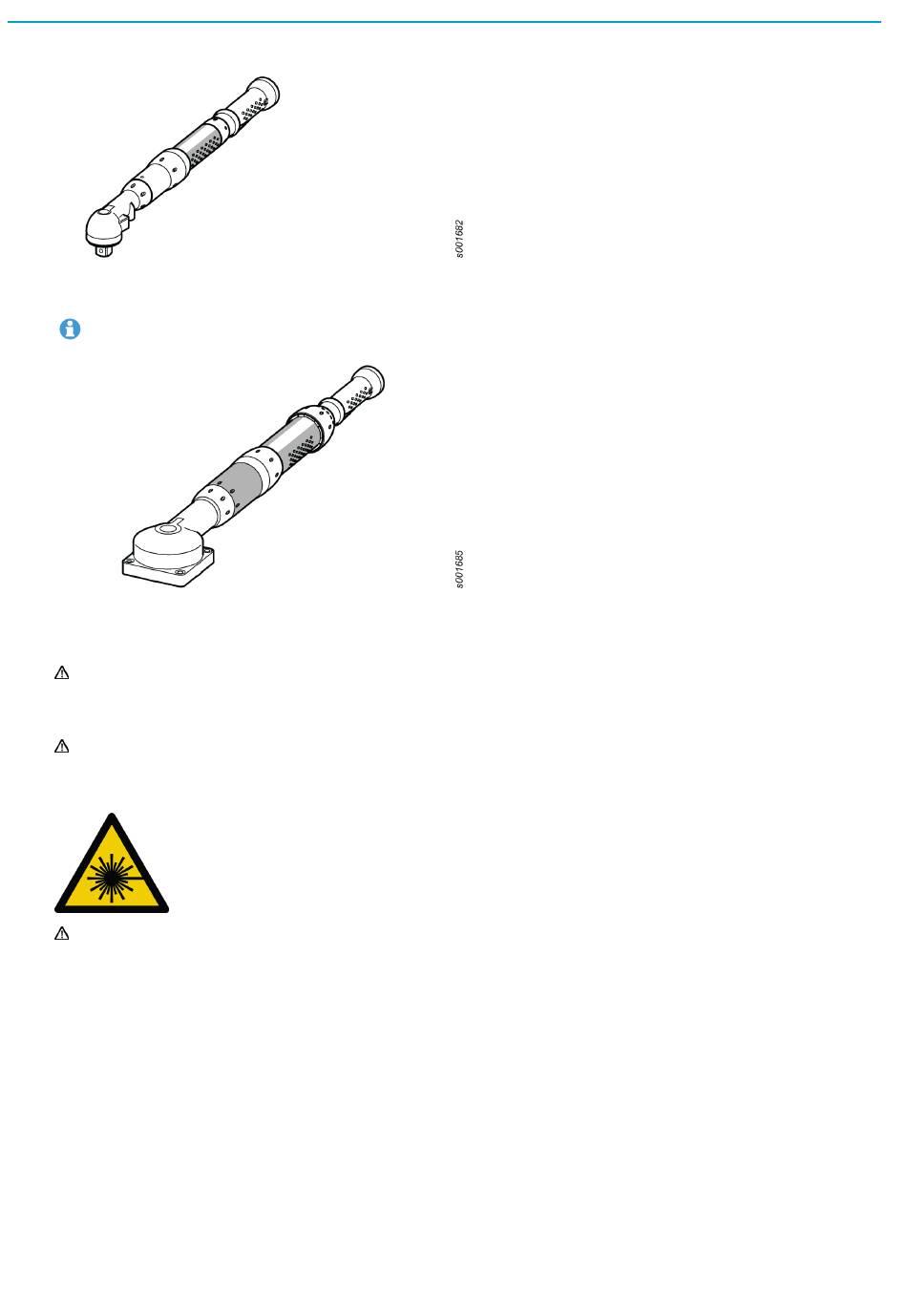

Installation
Pour les outils de 300 Nm et plus, utiliser une bride de serrage autour du réducteur et une bride de ser-
rage autour du moteur.
Veiller à aligner les axes des deux brides de serrage.
Installation des accessoires
Le démontage de l'outil et de l'accessoire doit être confié exclusivement à un personnel d'entretien quali-
fié.
Ce dispositif émet un rayonnement laser de classe 2 selon les classifications CDRH/CEI et une lumière de
classe 1M selon la classification CEI. Ne pas regarder dans le faisceau.
Veiller à débrancher l'outil du câble avant de procéder au démontage.
Outillage nécessaire :
■
Clé réglable
■
Tournevis
1.
Poser la partie avant dans un mors de serrage (choisir une taille adéquate) et fixer le mors de ser-
rage dans un étau.
2.
Desserrer l'écrou capuchon avant à l'aide d'une clé réglable. Retirer l'outil de l'étau.
3.
Extraire l'engrenage du renvoi d'angle prudemment de l'outil.
4.
Retirer les pièces suivantes du boîtier de l'engrenage de renvoi d'angle :
1.
la bague de blocage (à conserver pour utilisation ultérieure)
2.
la rondelle d'étanchéité (à mettre au rebut)
3.
l'écrou capuchon avant (à mettre au rebut)
14
FR
© Atlas Copco Industrial Technique AB - 9836 7485 03
ETV STR61-180-13
