Installation

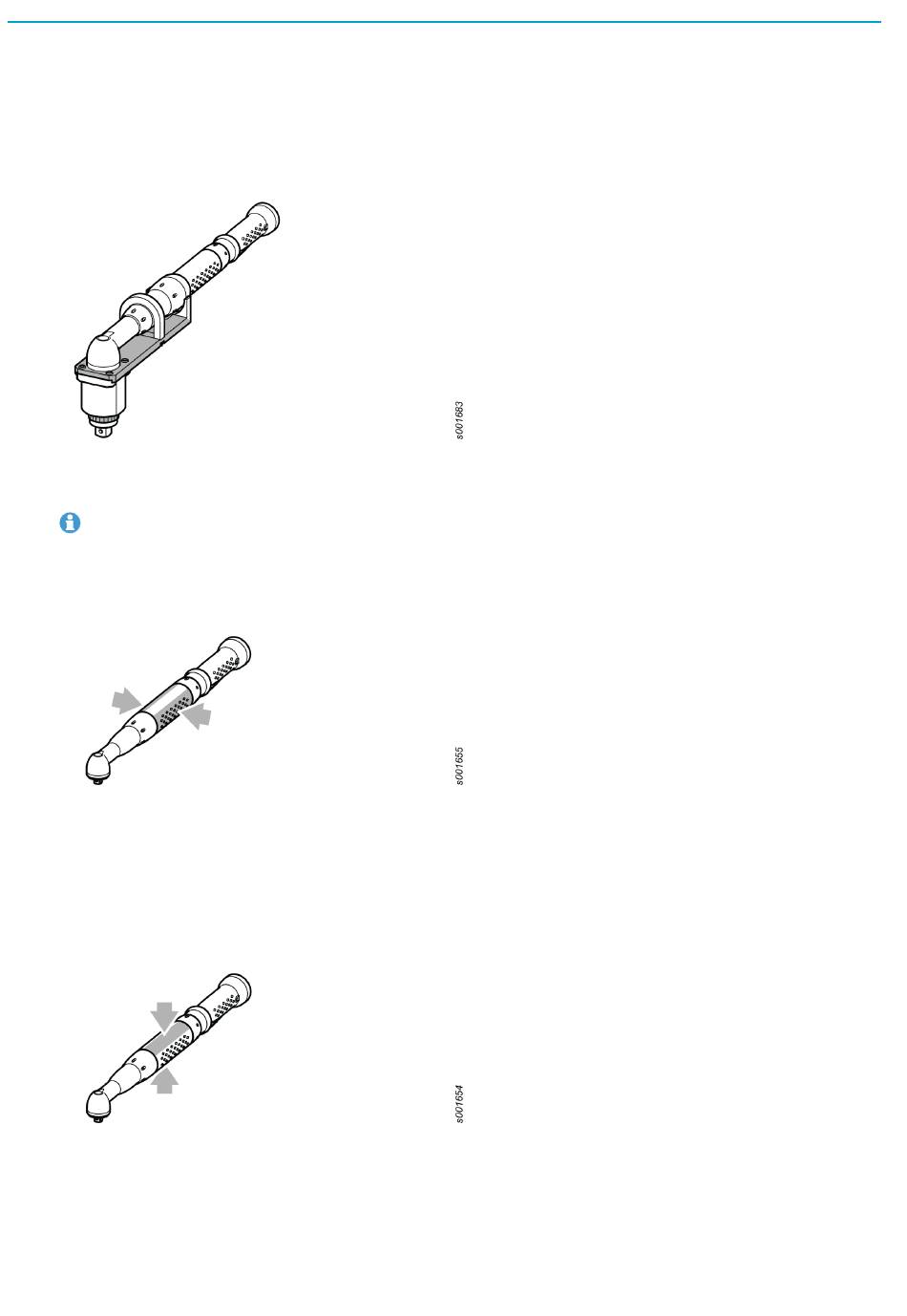

Pour tous les outils équipés d'un multiplicateur de couple
De préférence, placer le dispositif de fixation sur la cannelure à l'extrémité du multiplicateur.
Si cela n'est pas possible, il convient de placer le dispositif de fixation sur le multiplicateur ou sur la plaque
de fixation. La raison en est la suivante : l'outil n'est pas dimensionné pour le couple élevé que le multipli-
cateur peut délivrer.
Pour les couples inférieurs à 100 Nm
■
La zone de serrage sera la plus grande possible.
Éviter de serrer sur le renvoi d'angle et l'écrou capuchon.
Matériel STB/ST/ES/SL/SR :
■
Poser la bride de serrage autour du moteur.
■
Serrer sur les côtés de l'outil.
Matériels STR :
■
De préférence choisir une solution fournie par Atlas Copco.
■
Si cela n'est pas possible, poser la bride de serrage autour du moteur. Couvrir l'intérieur de la bride
de serrage à l'aide d'une feuille de caoutchouc pour protéger les plaques signalétiques et l'habillage
en plastique du moteur.
■
Serrer sur le haut et le bas de l'outil.
■
Limiter la charge de serrage au strict minimum possible.
Pour les couples compris entre 100 et 200 Nm
Matériels ST/STR principalement :
■
Poser la bride de serrage du matériel autour du réducteur.
■
La bride de serrage doit être positionnée le plus près possible de l'écrou avant de l'outil.
■
La largeur de la bride de serrage doit être comprise entre 15 et 20 mm.
