Installation
Montage du câble d'outil
■
S'assurer que le câble d'outil est un câble du type voulu.
■
Aligner le connecteur du câble en faisant coïncider les deux têtes positionnées de manière asymé-
trique sur le connecteur avec les fentes dans la poignée de l'outil.
■
Serrer l'écrou de blocage.
■
S'assurer que le branchement est correct en tirant, en poussant et en tournant le connecteur de
câble (il ne doit y avoir aucun mouvement).
L'outil comporte une puce de mémoire électronique intégrée qui va transmettre la valeur d'étalonnage
du transducteur de couple et les impulsions d'angle au POWER FOCUS/coffret de commande. Tout
changement apporté à ces valeurs dans le POWER FOCUS tandis que l'outil est connecté sera enre-
gistré dans la mémoire de l'outil.
Dispositifs de fixation pour modèles Tensor à renvoi d'angle
Atlas Copco propose plusieurs dispositifs de fixation à part pour les modèles Tensor à renvoi d'angle.
■
S'assurer que les accessoires tels que les lecteurs de codes-barres et différents types de
sélecteurs n'interfèrent pas avec les dispositifs de fixation.
La référence de commande de tous les dispositifs de fixation prêts à l'emploi se trouve sur http://servaid-
web.atlascopco.com :
1.
Sélectionner Accessoires d'outillage.
2.
Saisir la référence du produit ou le nom de l'outil.
3.
Cliquer sur Rechercher.
Noter que plusieurs solutions peuvent être disponibles ultérieurement.
Dispositifs de fixation fournis par Atlas Copco

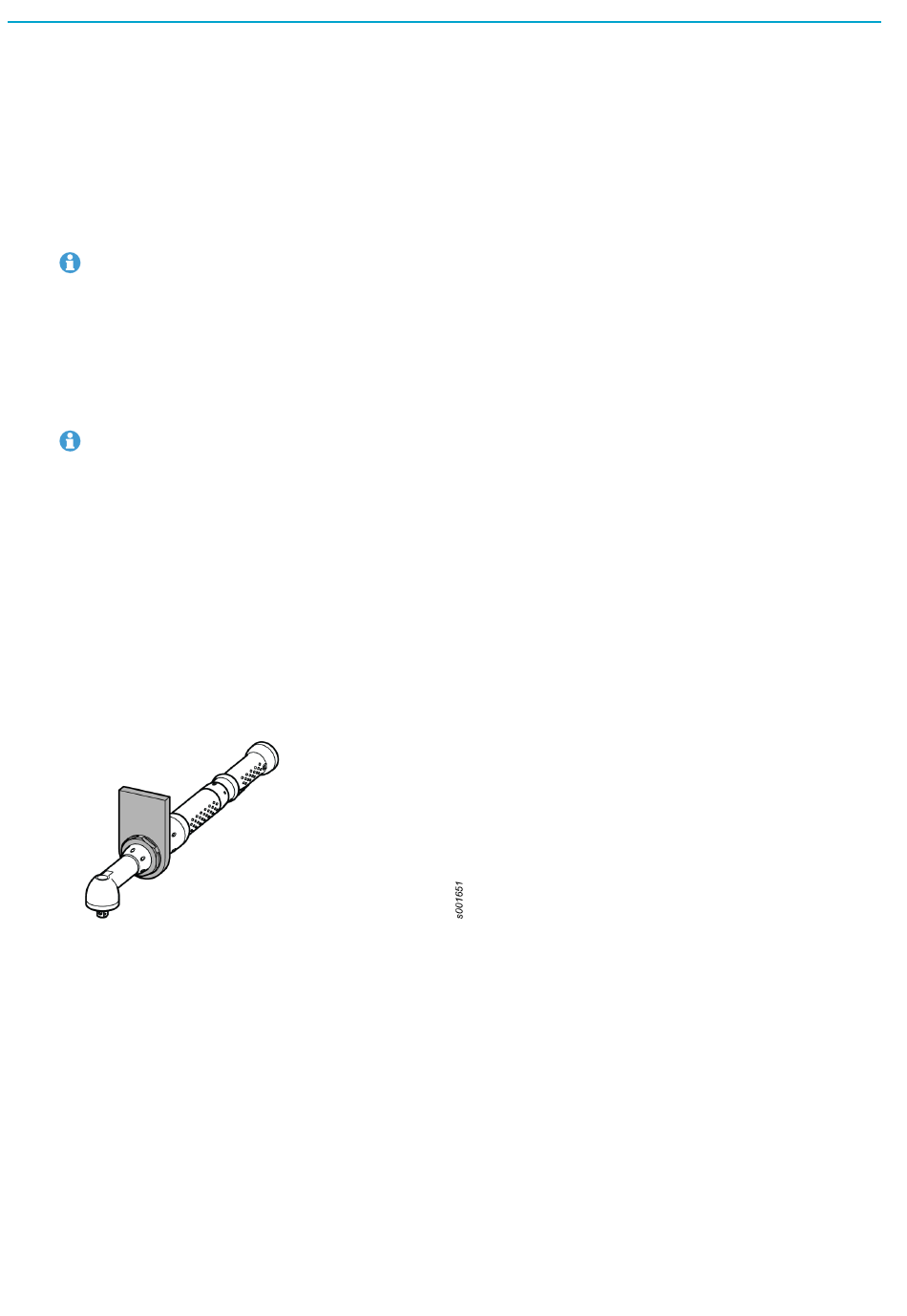

Rallonge pour fixation
La rallonge pour fixation se fixe directement sur l'outil entre le renvoi d'angle et le réducteur.
Atlas Copco recommande cette solution.
Ce dispositif de fixation peut s'utiliser pour tous les modèles Tensor STB/ST/STR/ES61, quelle que soit la
taille.
Pour poser le dispositif de fixation sur l'outil, il faut démonter la partie avant de celui-ci, puis la remonter.
Un écrou supplémentaire de fixation avant est nécessaire.
