Manipulation
7.4 Réglage des contacts de position
Un contact de position se compose d'un interrupteur va-et-vient dont la position change
lorsqu'une came de contact appuie à l'arrière de l'interrupteur. Tourner la came de contact
permet de régler en continu la plage de commutation sur toute la plage de course.
Contact de position mécanique :
1. Déplacer la tige de servomoteur là où le contact de position doit commuter.
2. Affiner le réglage sur la came à l'aide de la vis de réglage.
3. Vérifier le point de commutation en déplaçant le servomoteur.
Contact de position inductif :
Lorsque les contacts inductifs fonctionnent, des ampli-séparateurs conformes EN 50 227
doivent être intégrés au circuit de sortie.
1. Déplacer la vanne de régulation dans la position de commutation voulue.
2. Tourner la vis de réglage jusqu'à ce que le drapeau de commande déclenche le contact.
3. Vérifier le point de commutation en déplaçant le servomoteur.
Cames de
Galet
contact
Vis de réglage
Contact de position mécanique

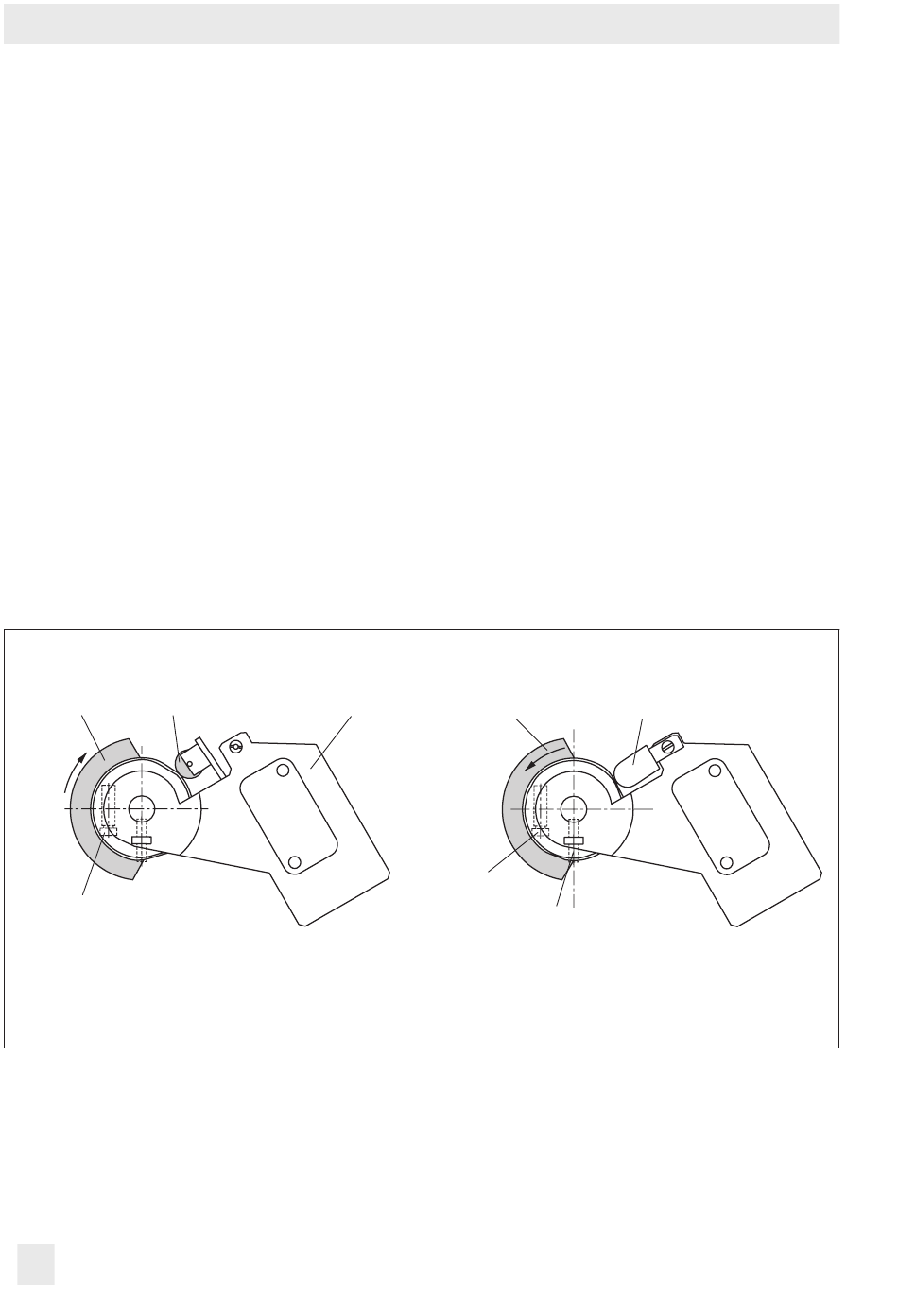

Fig. 10 : Contacts de position
28
Commutateur
Drapeau
(masqué)
Vis de réglage
Capteur inductif à fente
Vis de serrage
Contact de position inductif
EB 8340 FR
