= FRANÇAIS =
CARACTÉRISTIQUES TECHNIQUES
DÉBIT
g.p.m.
l/min.
(USA)
min-max
min-max
20-230 5.2-61
«Traduit à partir des instructions originales»
CE MANUEL VOUS DONNE
L'INSTALLATION, L'UTILISATION ET L'ENTRETIEN DE LA
SOUPAPE, IL EN FAIT DONC PARTIE INTÉGRANTE ET DOIT
ÊTRE LU ATTENTIVEMENT AVANT DE TOUTE ACTIVITÉ ET
CONSERVÉ SOIGNEUSEMENT.
RESPECTER RIGOUREUSEMENT
CONTENUES DANS CE MANUEL POUR UN EMPLOI EN
SÉCURITÉ ET EFFICACE DE LA SOUPAPE.
LE NON-RESPECT DE CES INSTRUCTIONS PEUT CAUSER DES
PANNES PRÉMATURÉES ET PROVOQUER DES SITUATIONS DE
DANGER. DE PLUS, CELA ENTRAÎNE LA PERTE DE VALIDITÉ
DE LA GARANTIE.
1- INFORMATIONS GÉNÉRALES :
1.1- La soupape de régulation automatique PNRA2 est un
dispositif à tarage manuel et actionné à la pression qui, en fonction
du réglage, limite la pression de la pompe/installation en évacuant
l'excédent d'eau. De plus, quand la sortie de l'eau est bloquée, la
soupape décharge complètement le débit en laissant en pression la
partie de l'installation qui suit la soupape et en réduisant la pression
dans la partie de l'installation qui précède la soupape.
1.2- En utilisant la commande pneumatique de la soupape on peut
insérer (ON) ou déconnecter (OFF) la pression hydraulique réglée.
Cette fonction est particulièrement indiquée pour de cycles de
fonctionnement automatiques et pour les commandes à distance. De
plus, la position « OFF » permet d'actionner la pompe à pression
zéro et donc sans solliciter le moteur.

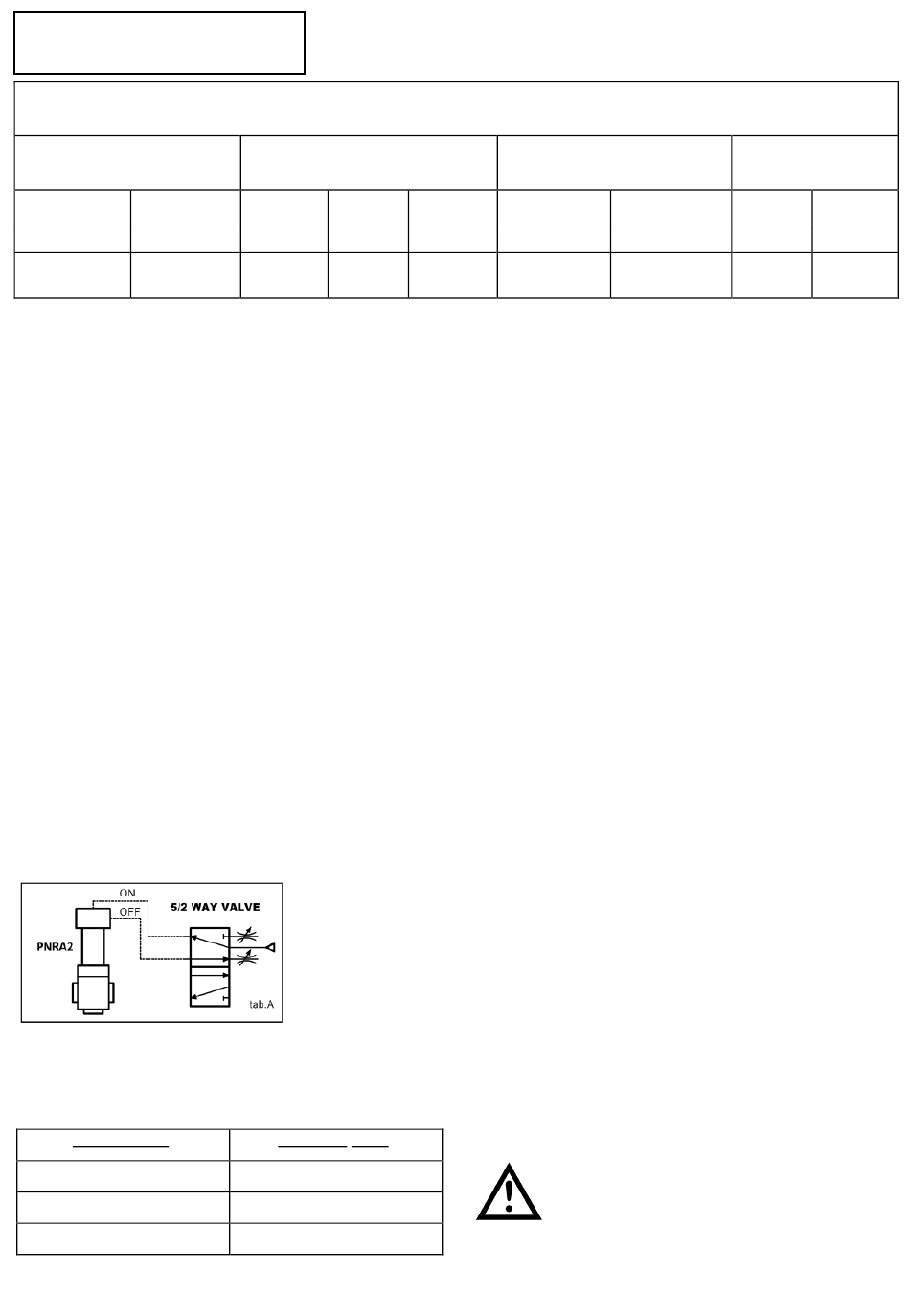

1.3- Pour actionner le cylindre pneumatique il faut utiliser de l'air
comprimé ayant une valeur comprise entre 0,6 et 0,8 Mpa (6-8 bar).
Afin de commander correctement le cylindre on conseille d'utiliser
une soupape pneumatique à 5/2 canaux et deux régulateurs de débit
pour établir la célérité d'intervention (voir plan table A).
2- PRÉCAUTIONS D'EMPLOI :
2.1- Pour assurer l'étanchéité des raccords utilisés pour raccorder la
vanne au système, interposer une rondelle métallique avec un
anneau en caoutchouc ou insérer un matériau d'étanchéité approprié
sur le filetage et les serrer au couple indiqué dans le tableau.
THREADING
G1"
G3/4"
G1"1/4
PRESSION max
MPa bar
21 210 3045
LES INDICATIONS POUR
LES INSTRUCTIONS
TORQUE [Nm]
200 ± 5%
120 ± 5%
300 ± 5%
TEMPÉRATURE max
p.s.i. °C
85
2.2- Afin d'optimiser l'accouplement pompe-soupape, il faut limiter le
domaine d'utilisation de la soupape en fonction de la pression et du
débit de la pompe, à la puissance maximum de 60 kW (81.5 HP).
Cela signifie utiliser des pompes, comme indiqué dans le graphique
(Tav.1), qui produisent un débit d'environ 150 l/min. pour des
pressions maximums de fonctionnement de 21MPa (210bar-3045psi)
et qui produisent une pression d'environ 13.5 MPa (135 bar – 1958
psi) pour des débits maximums de 230 l/min.
2.3- Utiliser des pistolets ou d'autres dispositifs de commande
assurant une étanchéité parfaite quand ceux-ci sont fermés.
D'éventuelles fuites compromettent le bon fonctionnement de la
soupape.
3- INSTRUCTIONS POUR LE TARAGE :
3.1- Pour un réglage correct et donc une utilisation efficace de la
soupape, vérifiez toujours que, pendant le fonctionnement à la
pression maximum, la soupape évacue une quantité d'eau
correspondante à 5% du débit total. Au cas où le débit du by-pass
est proche à zéro ou excède le 15% du débit maximum, cela peut
causer des défauts de fonctionnement, une usure rapide et créer des
situations de danger.
Les positions indiquées dans les instructions suivantes se réfèrent à
celles de la vue éclatée (page 2).
3.2- Relier la soupape à l'installation hydraulique et au circuit
pneumatique et procéder comme décrit ci de suite :
3.3- Desserrer la bague pos. 3.
3.4- Dévisser la poignée pos. 2 afin de débander complètement les
ressorts.
3.5- Actionner l'installation après avoir ouvert le pistolet ou le
dispositif de commande eau. S'assurer que l'air contenu dans
l'installation est fait sortir complètement.
3.6- En maintenant le pistolet ou le dispositif de commande eau
ouvert et le cylindre pneumatique fermé, commencer à régler la
pression en vissant la poignée pos. 2. Alterner le réglage avec
quelques opérations d'ouverture et de fermeture du pistolet ou du
dispositif de commande. Dès que la pression souhaitée a été
obtenue, effectuer quelques autres opérations d'ouverture et de
fermeture afin de stabiliser les différents parties (joints, ressorts etc).
Contrôler la pression de nouveau et corriger si nécessaire.
3.7- Visser la bague pos. 3 jusqu'au contact avec la poignée pos. 2
et serrer.
3.8- Pour obtenir une pression d'utilisation inférieure à la pression
maximum réglée, dévisser la poignée pos. 2.
En cas de doutes, n'hésitez pas à contacter le service après-
vente de Interpump Group.
ATTENTION:
dépasser les valeurs maximums de pression, débit
et température indiquées dans le mode d'emploi
et/ou sur la soupape.
Les informations contenues dans ce manuel peuvent être changées
sans préavis.
- -
6
MASSE
°F kg
185 5
Pendant l'utilisation,
lbs
11
ne jamais
