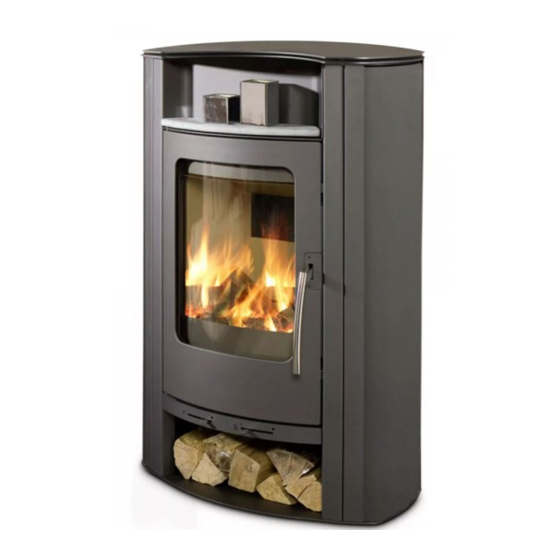

- Page 1 Installations- und Bedienungsanleitung Instructions d'installation et de service Kaminofen Poêle-cheminée Caron 01/18 Modif. techniques réservées Techn. Änderungen vorbehalten...
- Page 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Page 3 Installationsprotokoll Bitte füllen Sie gemeinsam mit Ihrem Fachhändler/Installateurfachbetrieb das aus. Evtl. Fragen im Zusammenhang mit Gewährleistung lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer _____________________________________________________________________________ (vgl. Typenschild hinter Bedientüre an der linken Seite) Rechnungsdatum:_____________________________________________________________________________________ Datum der Einweisung und Brennprobe durch den Fachbetrieb: _____________________ um __________________ Uhr...
-
Page 4: Anforderungen An Den Schornstein
1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluss und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier voraus-gesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B. - Page 5 bis. max. 20 Pa unter- oder überschritten werden, ist ein ordnungsgemäßer Betrieb des Gerätes nicht mehr gegeben und es wird keine Gewährleistung übernommen. 1.7 Schornsteinanschluss und Rauchrohr Für den Anschluss des Gerätes an den Schornstein sind die Anforderungen gemäß DIN 18160 zu beachten. Hierfür sollten Sie einen Fachmann beauftragen.
-
Page 6: Allgemeine Sicherheitshinweise
WICHTIG: Es besteht keine Gewährleistung für Schäden oder Mängel am Gerät oder dessen Teilen, die durch Missachtung der baurechtlichen Vorschriften, falscher Größenwahl des Ofens, unfachmännische Aufstellung und Anschluss des Gerätes, durch mangelhaften Schornsteinanschluss und Verwendung nicht zugelassener Brennstoffe, durch fehlerhafte, unsachgemäße Bedienung oder durch ungenügenden bzw. - Page 7 3.2 Feuerung in der Übergangszeit Während der Übergangszeit (Frühling/Herbst) kann es bei Außentemperaturen über 15° C zu Zugstörungen im Schornstein kommen. Vor Inbetriebnahme des Ofens sollten Sie daher bei diesen Temperaturen immer Ihren Schornsteinzug überprüfen, indem Sie ein sog. Lockfeuer (kurzfristiges Erzeugen starker Hitze durch schnelles Abbrennen von Papier oder dünnen Holzspänen) entfachen.
-
Page 8: Heizen Mit Holz
4.5 Die Drosselklappe (falls im Rauchrohr vorhanden) Die Drosselklappe ist im Rauchrohr angebracht und dient der Regulierung der Rauchgasströme. Sie ist nicht in jedem Rohr vorhanden. Der Einfluss der Drosselklappe auf den Abbrand ist von vielen Faktoren, wie z. B. Schornsteinhöhe und Schornsteinquerschnitt, Außen- und Innentemperatur usw. -
Page 9: Heizen Mit Braunkohlebriketts
5.2.2 Weiterheizen / Nachlegen Vorgehensweise: Das Nachlegen sollte erst erfolgen, wenn die Flammen des vorherigen Abbrandes gerade ausgehen. Evtl. vorhandene Drosselklappe im Rauchrohr ganz öffnen Primärluft bis zu einer Öffnung von max. 50 % schließen Primärluftschieberstellung gem. Kap. 4.2 Einen kleinen Spalt öffnen, 5 Sekunden warten, dann ganz langsam Feuerraumtür entriegeln. - Page 10 Pflege von Steinoberflächen Steinplatten haben eine poröse Oberfläche. Verunreinigungen wie Fingerabdrücke können mit einem feinen Schleifschwamm entfernt werden. Achten Sie darauf, die Steinoberfläche nur mit leichten, kreisenden Schleifbewegungen zu bearbeiten. Die Metalloberflächen dürfen hierbei nicht mit dem Schwamm in Kontakt kommen, da hierdurch Kratzer und Lackverletzungen entstehen.Die Steinflächen sind ein gewachsenes Naturprodukt, welches in Bezug auf Farben, Strukturverläufen, Einschlüsse, Maserungen, Gesteinsadern und Haarrissen, die in Folge der natürlichen Gesteinsbildung entstanden sind, nicht beeinflussbar ist.
-
Page 11: Ersatzteile Und Gewährleistung
Sollten Sie eines Tages Ersatzteile für Ihren Ofen benötigen, möchten wir Sie darauf hinweisen, dass in diesem Ofen nur Original- Ersatzteile verwendet werden dürfen, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. Er wird die zum Ersatz nötigen Teile identifizieren und für Sie bestellen. - Page 12 8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - Das Holz ist zu dick Kap. 5.2 Weiterheizen Das Holz entzündet sich nicht - Das Holz ist zu feucht Kap. 3.3 oder nur zögernd - Die Luftzufuhr ist zu gering Kap.
- Page 13 Nous espérons que votre nouveau poêle-cheminée vous donnera entière satisfaction. Votre Koppe GmbH Sous réserve de modifications de poids ou de dimensions, d’erreurs d’impression et de modifications de la construction. Modif. techniques réservées...
- Page 14 Protocole d installation ’ ’ ’ pour l installateur/ l entreprise spécialisée/le revendeur ’ Merci de bien vouloir remplir ce protocole de mise en service avec l aide de votre installateur ou revendeur spécialisé. Les éventuelles questions relatives à la garantie sur les vices cachés et à une réclamation ne peuvent être traitées que sur présentation du protocole de mise en service ! Poêle-cheminée Type____________________________________ Numéro de série complet__________________________________________________________________...
-
Page 15: Le Type De Construction
1. IMPLANTATION Dans la mesure où ce poêle-cheminée est un appareil technique, la vente, la mise en place, le raccordement et la mise en service nécessitent des connaissances spécifiques. Pour cette raison, il est préconisé que l’installation et la mise en service soient confiées à... -
Page 16: Raccordement À La Cheminée Et Carneau
Veillez à bien ranger le document informatif des données d'extraction qui vous servira, au besoin, de justificatif de la conformité du conduit de cheminée. (Comparez à cet effet les indications au chapitre "Caractéristiques techniques" : données de dimensionnement de la cheminée). Si la valeur min. de 13 Pa à max. 20 Pa est dépassée ou non-atteinte, le fonctionnement correct de l’appareil devient impossible. -
Page 17: Important
Ne pas effectuer de modification sur le poêle cheminée. Utiliser exclusivement des pièces de rechange d‘origine de Erwin Koppe keramische Heizgeräte GmbH. Observez que le poêle peut devenir très chaud, ainsi que tous ses éléments de commande; il y donc risque de brûlures. -
Page 18: Elements De Commande Et Fonctions
Par contre, il est INTERDIT de brûler les matériaux suivants : - bois peint ou traité d'une manière quelconque, morceaux d'écorce, - panneaux de particules ou matériaux de formage de panneaux, papier, cartonnages et anciens vêtements, mousses et matières plastiques - bois traité... -
Page 19: Première Mise En Service
ATTENTION Si vous chauffez au bois et ouvrez trop les curseurs à air primaire et secondaire, il y a risque de surchauffe du poêle-cheminée (effet de feu de forge). Il est interdit de fermer à la fois les deux curseurs pour étrangler les flambées dans le foyer car vous risquez des déflagrations, des dommages et la formation de polluants, surtout lorsqu'il y a un tirage médiocre dans le conduit de cheminée. -
Page 20: Poursuite De La Combustion / Rechargement De Combustible
Mise à feu Ouvrez entièrement le registre et les clapets de ventilation primaire et secondaire Ouvrez la porte du foyer Nettoyez le foyer et le cendrier Balayez la cendre restante et les morceaux de charbon de bois non brûlés vers le centre Là-dessus, mettre en croisant 2 couches, chacune de 2 petites bûches. -
Page 21: Nettoyage Et Entretien
6. NETTOYAGE ET ENTRETIEN Habillage et corps Pour essuyer les parties en acier et l'habillage, servez-vous d'un chiffon humecté. Ensuite, séchez immédiatement les surfaces. Ces travaux vont suffire pour un bon nettoyage. ATTENTION La peinture - à pores ouverts et hautement résistante à la chaleur- d'un poêle n'offre pas une protection contre la corrosion. Si le poêle est exposé... - Page 22 Cela s'applique également aux autres pièces du foyer au contact du feu. Les pièces d'usure doivent être soumises à un contrôle de routine et remplacées si besoin est. Vous pouvez acquérir les plaques de foyer en tant que pièce de rechange auprès de votre revendeur.
-
Page 23: Pieces De Rechange Et Droit De Garantie Sur Les Vices Caches
Si vous avez besoin un jour de pièces de rechange pour votre poêle, nous attirons votre attention sur le fait que dans ce poêle il ne faut utiliser que des pièces d’origine qui sont expressément autorisées ou homologuées par Koppe. Veuillez contacter votre revendeur spécialisé... -
Page 24: Votre Petit Manuel-Conseil
8. VOTRE PETIT MANUEL-CONSEIL Problème Cause possible Remède possible - le bois est trop épais Chapitre 5.2 Poursuite du chauffage - le bois est trop humide Chapitre 3.3 Le bois ne se met pas à brûler ou - l'air alimenté est insuffisant Chapitre 5.2 Mise à... - Page 25 Modif. techniques réservées Techn. Änderungen vorbehalten...
- Page 26 Modif. techniques réservées Techn. Änderungen vorbehalten...
- Page 27 Modif. techniques réservées Techn. Änderungen vorbehalten...
-
Page 28: Technische Daten / Caracteristiques Techniques
TECHNISCHE DATEN / CARACTERISTIQUES TECHNIQUES Caron Stahl/Kachel/Stein acier/ céramique/ pierre naturel Nennwärmeleistung 7,0 KW Rendement calorifique nominal Wärmeleistungsbereich 3,8 – 7,8 KW Plage de rendement calorifique Abmessungen und Gewichte Dimensions et poids Höhe ca. 112 / 114 / 114 cm Hauteur env.
