Câble de réseau Garmin Marine Network :
•
Le câble réseau Garmin Marine Network (non fourni) est équipé d'un anneau de verrouillage qui
permet de le fixer au traceur ou périphérique réseau marin. Etant donné la taille de cet anneau de
verrouillage, il n'est pas connecté au câble réseau en usine pour en faciliter l'installation sur votre
bateau.
• Une fois le câble acheminé jusqu'au traceur ou périphérique réseau, fixez l'anneau de verrouillage
autour du connecteur et insérez simultanément la rondelle de caoutchouc comme indiqué sur les
instructions fournies avec le câble.
RemaRque : l'anneau de verrouillage fourni avec un câble réseau Garmin Marine Network ne
doit pas être utilisé avec les câbles accompagnant le traceur GPSMAP séries 6000/7000.
Exemples de configuration de réseau Garmin Marine Network :

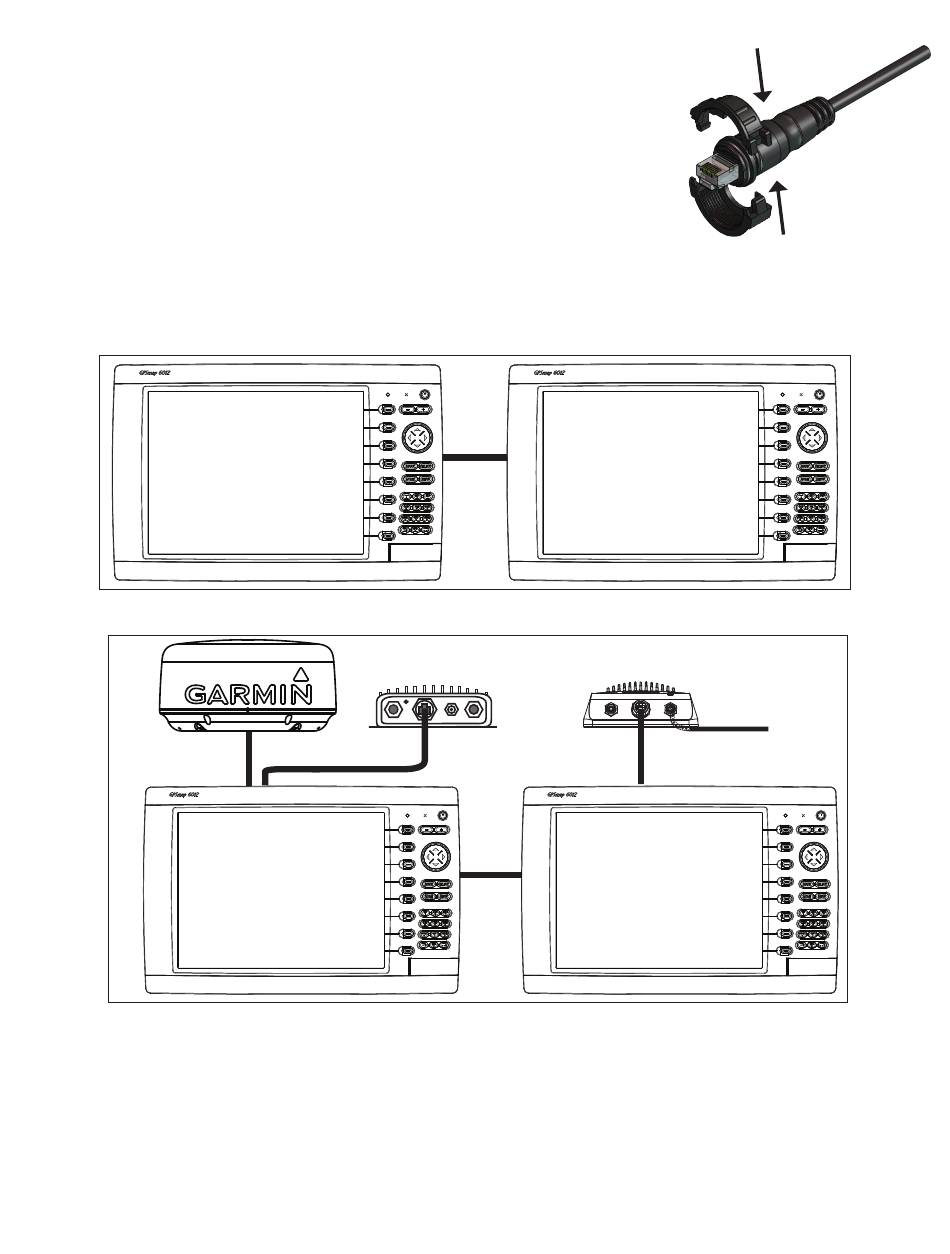

Les illustrations suivantes montrent des configurations courantes de réseau Garmin Marine Network. Les illustrations montrent uniquement
comment les périphériques sont connectés entre eux à l'aide de câbles Garmin Marine Network. Aucune connexion d'alimentation n'est
montrée dans les schémas. Veillez à brancher chaque périphérique sur l'alimentation suivant les instructions d'installation appropriées.
Radar marin Garmin
10
Traceur Garmin
GPSMAP
séries 6000/7000
Réseau marin avec deux traceurs
Récepteur météo XM
Traceur Garmin
GPSMAP
séries 6000/7000
Réseau marin étendu avec deux traceurs
Traceur Garmin
GPSMAP
séries 6000/7000
Sondeur GSD 22
GDL 30A
®
Traceur Garmin
GPSMAP
séries 6000/7000
Instructions d'installation des GPSMAP séries 6000/7000
xxxxxxxxxxxxxxxxxxx
Vers la sonde
