Manuel technique
DICTAMAT SPR

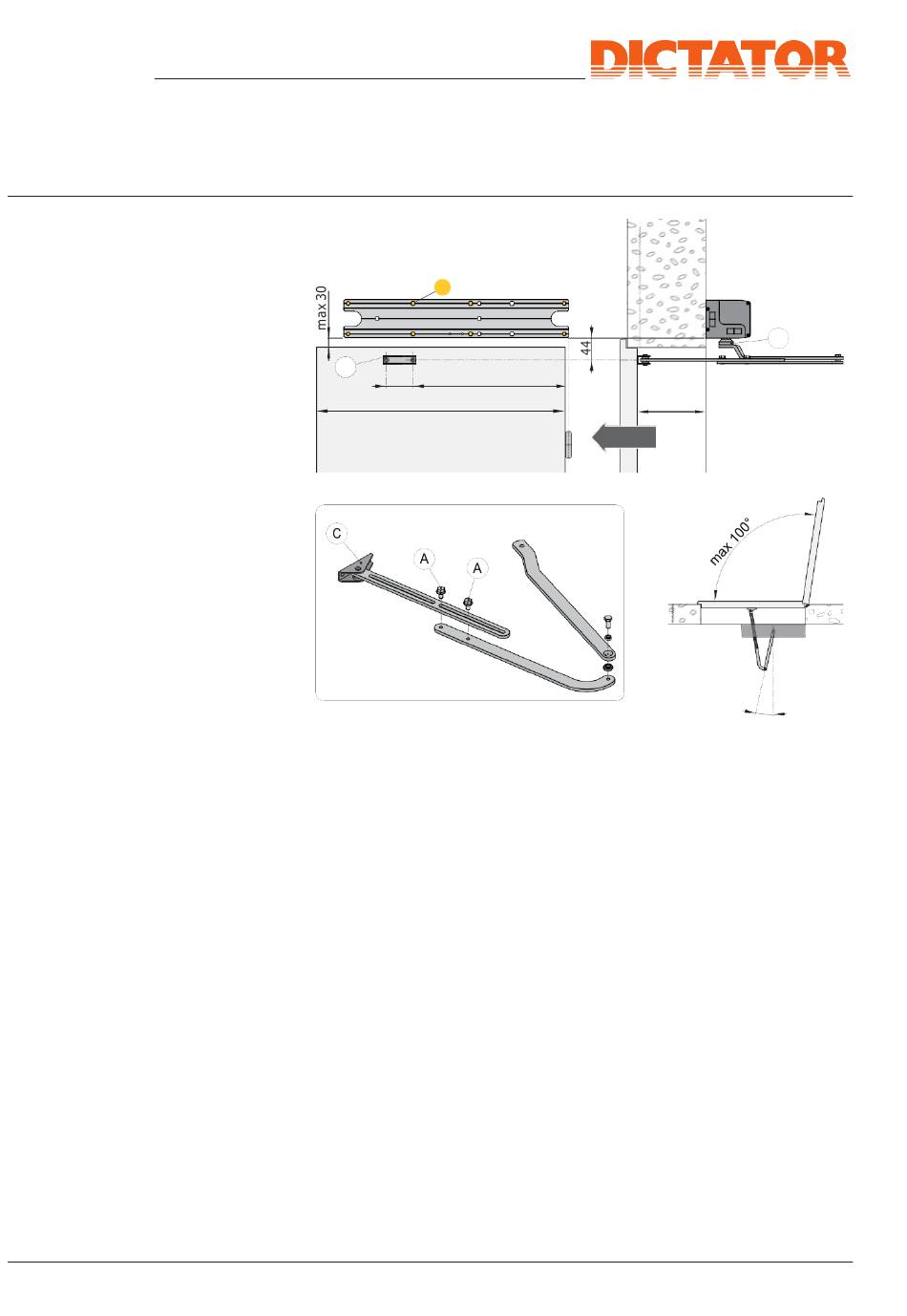

VIII. Montage avec bras articulé SBA
Page 04.051.12
P x8
C
46
min 550
Utiliser le bras articulé SBA pour les portes qui s'ouvrent vers l'extérieur
(vu du côté de la motorisation).
• Enlever le boîtier et fixer la motorisation au mur aux points indiqués
(P) de façon à ce qu'elle soit stable et horizontale, en respectant
les dimensions indiquées dans la figure : se référer à l'axe des
paumelles.
• Monter le bras articulé sans serrer les vis d'expansion [A] et le fixer
à la motorisation. Vérifier qu'il s'engage dans le siège du support
de bras [B].
• Fixer le support [C] à la porte.
• Ajuster le bras avec la porte fermée et serrer les vis d'expansion
[A].
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 20210315
320
max 300
OPENING
B
min 10°
