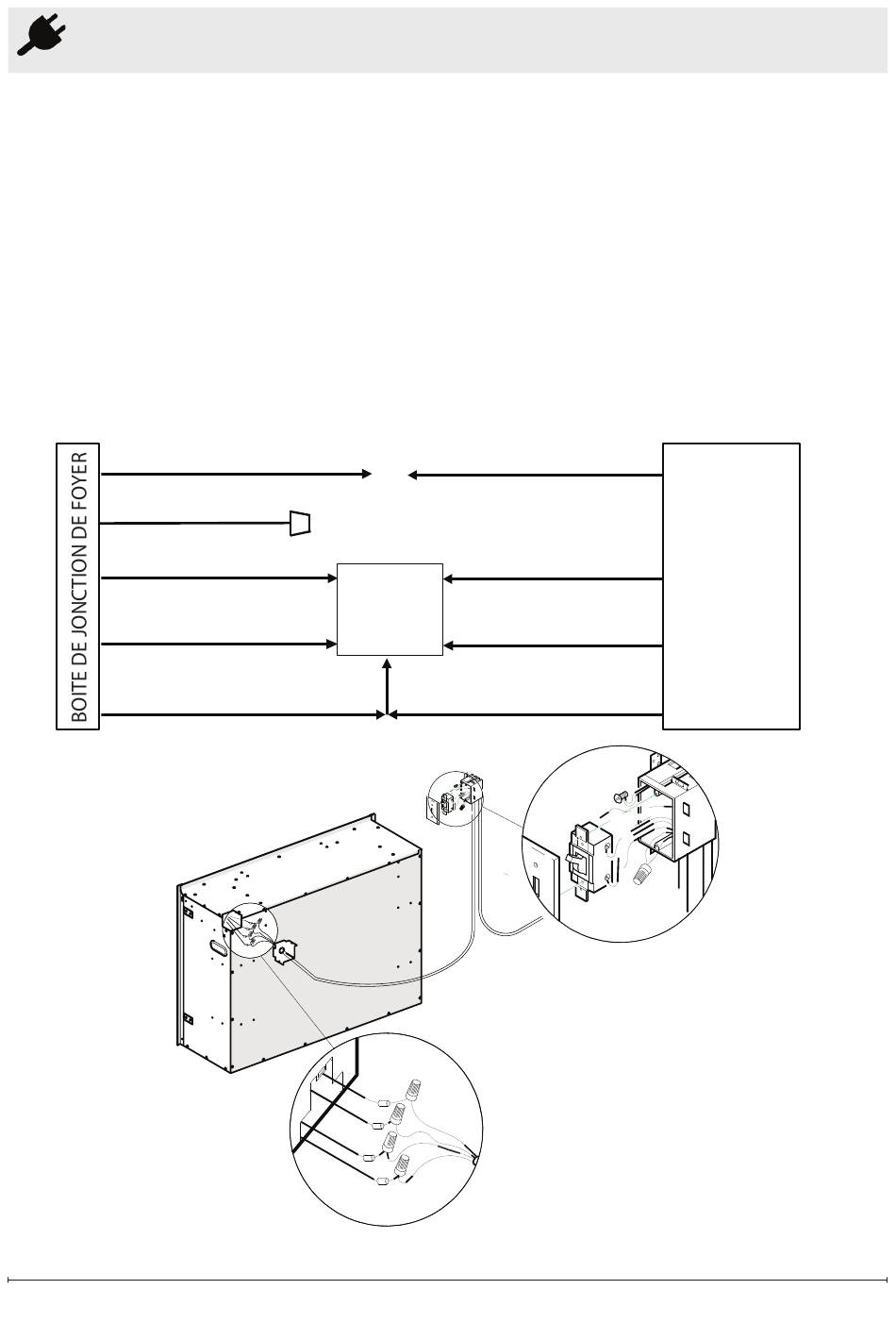

Alimentation électrique
Interrupteur mural (240 V)
!
NOTE : Utiliser un interrupteur mural
(marche/arrêt) bipolaire unidirectionnel
dont le calibre est au moins de 15 A.
BLANC - N
BLEU - NH
ROUGE - L2
NOIR - L1
MISE À LA TERRE - G
14
Avant d'installer l'interrupteur mural :
• Raccorder un fil à 3 conducteurs
avec mise à la terre (4 fils au total)
du panneau de la source l'alimenta-
tion au boîtier de l'interrupteur mural.
• Raccorder un fil à 3 conducteurs
avec mise à la terre (4 fils au total)
du boîtier de l'interrupteur mural à
la boîte de raccordement du foyer
électrique encastrable.
BLANC - N
ROUGE - L2
INTERRUPTEUR
MURAL
NOIR - L1
MISE À LA TERRE - G
N
L2
L1
G
240 V
SOURCE DE
COURANT
PANNEAU DE
DISJONCTEUR
www.dimplex.com
