Interrupteur mural (120 V)
!
NOTE : Utiliser un interrupteur
mural (marche/arrêt) unipolaire
unidirectionnel dont le calibre est au
moins de 15 A.
BLANC - N
BLEU - NH
ROUGE - L2
NOIR - L1
MISE À LA TERRE - G
12

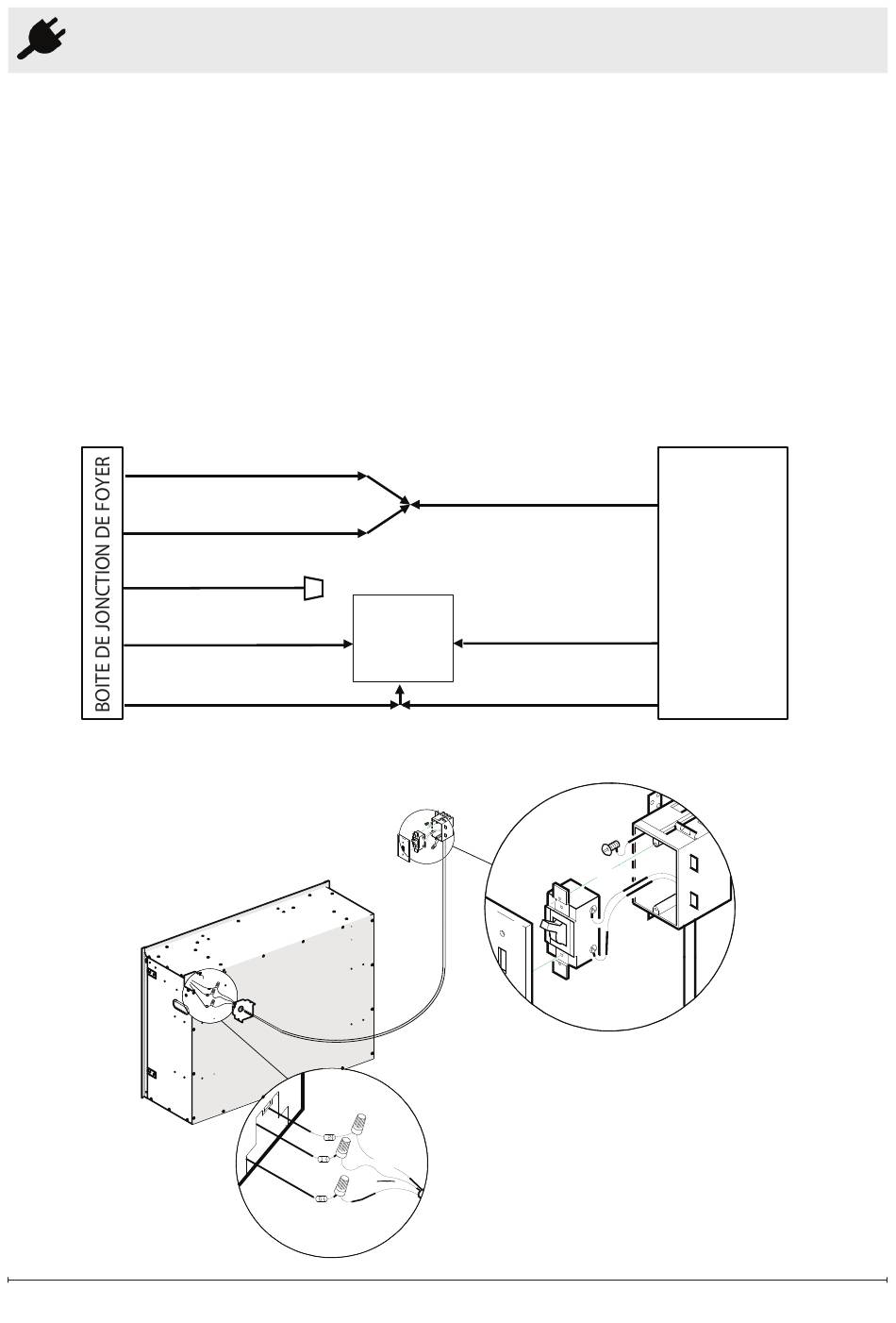

Avant d'installer l'interrupteur mural :
• Raccorder un fil à 2 conducteurs
avec mise à la terre (3 fils au
total) du panneau de la source
d'alimentation au boîtier de
l'interrupteur mural.
• Raccorder un fil à 2 conducteurs
avec mise à la terre (3 fils au total)
du boîtier de l'interrupteur mural à
la boîte de raccordement du foyer
électrique encastrable.
BLANC - N
INTERRUPTEUR
NOIR - L1
MURAL
MISE À LA TERRE - G
120 V
SOURCE DE
COURANT
PANNEAU DE
DISJONCTEUR
