MENU GRAPHIQUES

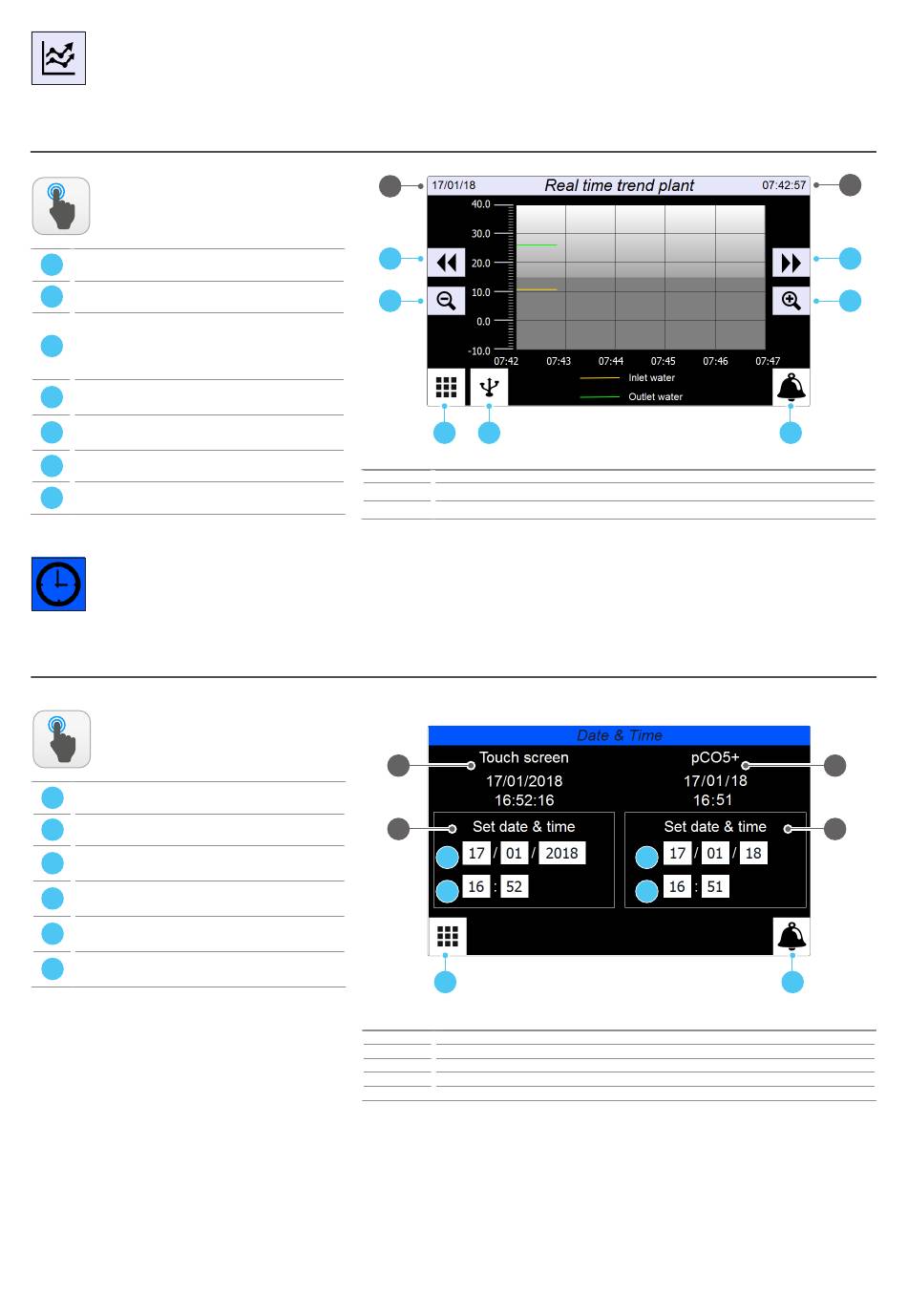

Par le menu GRAPHIQUE, il est possible de visualiser le graphique en
temps réel des sondes de température entrée et sortie évaporateur
Menus graphiques - Graphiques en temps réel
ACTIONS
DISPONIBLES :
A
Ouvrir la page de sélection des menus
B
Ouvrir le menu alarmes
Enregistre les données tenues en mémoire (4000
couples de valeurs température entrée/sortie
C
évaporateur, échantillons toutes les 10 secondes) sur
USB ; ce port est disponible derrière l'écran tactile
Parcourt le graphique en arrière le long de l'axe X
D
(temps)
Parcourt le graphique en avant le long de l'axe X
E
(temps)
F
Effectue un zoom négatif du graphique
G
Effectue un zoom positif du graphique
MENU HORLOGE
Par le menu HORLOGE, il est possible de configurer la minuterie de
système (sur la carte pCO5+) et sur la minuterie de l'écran.
Menu HORLOGE - Configurations de la date et de l'heure sur la carte principale et sur la carte de l'écran tactile
ACTIONS
DISPONIBLES :
A
Ouvrir la page de sélection des menus
B
Passer au menu alarmes
Configurer la date (jour/mois/année) sur la carte de
C
l'écran tactile
Configurer l'heure (heures:minutes) sur la carte de
D
l'écran tactile
Configurer la date (jour/mois/année) sur la carte du
E
pCO5+
Configurer l'heure (heures:minutes) sur la carte du
F
pCO5+
1
D
F
A
C
Index
Signification
1
Indique la date du système
2
Indique l'heure du système
1
3
C
D
A
Index
Signification
1
Indique la date actuelle et l'heure configurée sur la minuterie de l'écran tactile
2
Indique la date actuelle et l'heure configurée sur la minuterie de la carte pCO5+
3
Permet de régler et/ou modifier la date et l'heure sur la carte de l'écran tactile
4
Permet de régler et/ou modifier la date et l'heure sur la carte pCO5+
B
E
F
B
2
E
G
2
4
