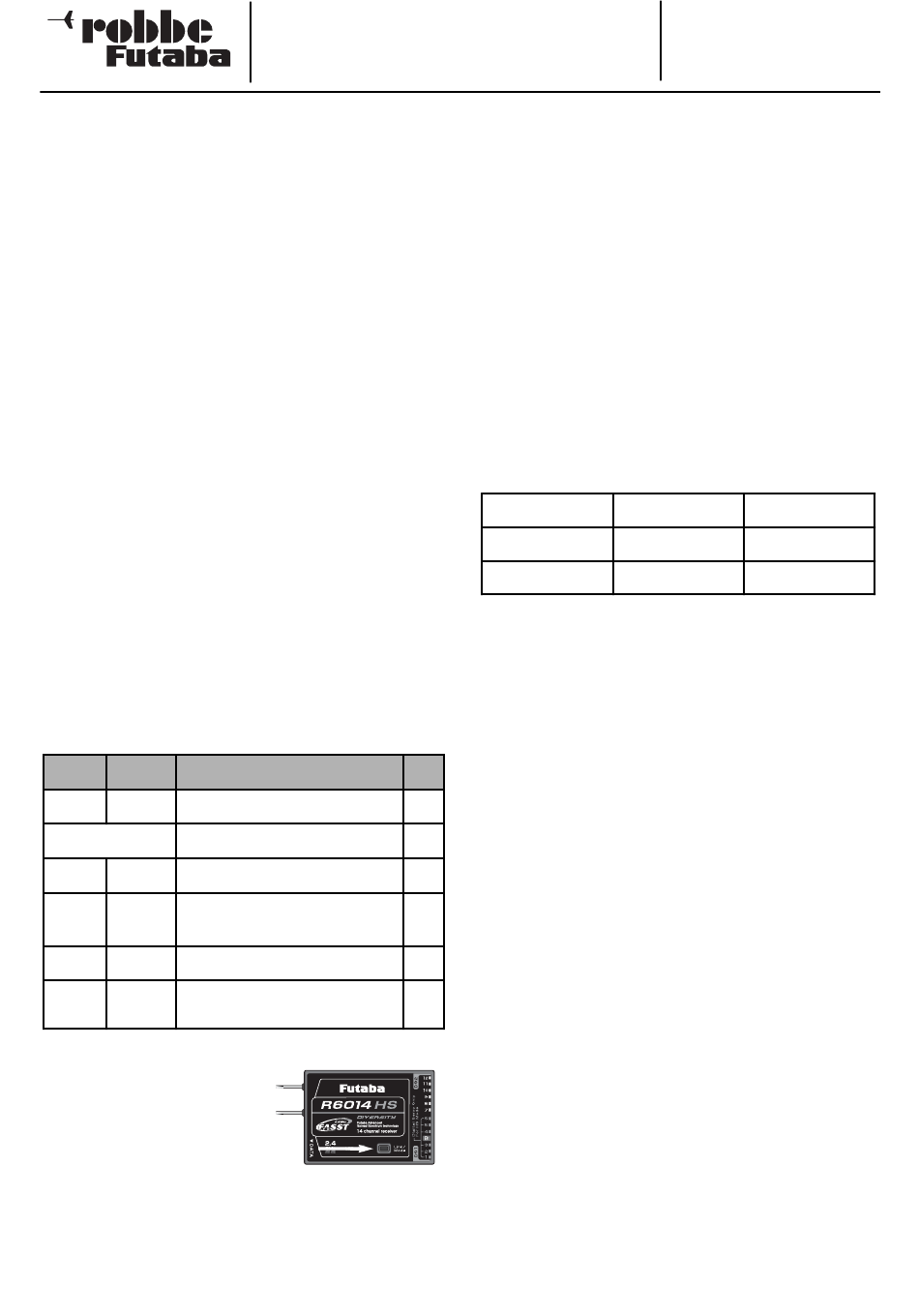

8.1.
MISE EN PLACE ET RACCORDEMENT DU
RÉCEPTEUR
Consignes générales concernant les ensembles de radio-
commande 2,4 GHz
Le système 2,4 GHz se comporte différemment des ensembles
de radiocommande connus jusqu'alors dans les bandes de
27 à 40 MHz.
• La propagation des signaux de 2,4 GHz intervient de mani-
ère parfaitement rectiligne, voilà pourquoi il est essentiel de
préserver systématiquement le contact visuel avec le
modèle.
• Des obstacles importants entre l'émetteur et le récepteur
sont susceptibles d'atténuer considérablement le signal ou
de le bloquer.
• À proximité du sol, l'atténuation du signal de l'émetteur est
plus importante que dans les bandes de 27 à 40 MHz.
• Par temps brumeux et/ou en présence d'un sol mouillé, la
portée risque d'être réduite à l'approche du sol.
• Lorsque le modèle se trouve à proximité du sol et qu'un
obstacle s'intercale (personne, véhicule, objet, etc.) entre l'é-
metteur et le récepteur la portée est susceptible de diminuer
considérablement.
Mode écolage (moniteur-élève)
Lorsque l'émetteur avec le module TM-14 est mis en ouvre
comme émetteur du moniteur, il faut observer d'abord que le
rayonnement HF est établi (LED verte "ALLUMÉE" ou clignote;
la LED rouge est coupée), avant de commuter sur l'émetteur de
l'élève. Des défaillances sont susceptibles d'apparaître.
Affichage d'état par LED sur le module
Raccordement du récepteur (Easy-Link)
Le fait d'appuyer sur la touche "Easy-Link" provoque la mémo-
risation automatique dans le récepteur du numéro de code indi-
viduel de l'émetteur (130 millions de codes). Avec l'établisse-
ment de ce "lien" le récepteur ne réagit que lorsqu'il reçoit des
signaux de l'émetteur solidaire.
LED verte LED rouge Function/état
Initialisation après la mise sous ten-
MARCHE MARCHE
sion
clignotement alterna-
contrôle de l'environnement HF
tif
ALLU-
rayonnement HF - "émis" sans sécur.
ÉTEINTE
MÉE
intég.
rayonnement HF "en mode puissance
ALLU-
clignote
réduite (Power-Down-Modus)" pour le
MÉE
test de portée
rayonnement HF - "émis" avec sécur.
clignote
ÉTEINTE
intég.
rayonnement HF "en mode puissance
clignote
clignote
réduite (Power-Down-Modus)" pour le
test de portée avec sécur. intég.
Le fait d'appuyer sur la touche
"Easy-Link" provoque la mémori-
sation automatique dans le récep-
teur du numéro de code individuel
de l'émetteur (130 millions de
codes). Avec l'établissement de ce
"lien" le récepteur ne réagit que
lorsqu'il reçoit des signaux de l'émetteur solidaire.
• Approchez l'émetteur et le récepteur l'un de l'autre (approx.
0,5 m)
• Mettre l'émetteur en marche.
• Mettre l'alimentation électrique du récepteur en marche
FX-30
• Appuyez au moins 1 seconde sur la touche Easy Link (ID
Set) du récepteur puis relâchez-la pour "lier" le récepteur à
l'émetteur.
• Lorsque le lien est établi, la LED verte s'allume sur le récep-
teur.
Passage de l'analogique au numérique servos
Le récepteur est réglé sur le mode "Normal" préprogrammé et
convient donc pour des servos analogique. Pour les canaux 1-
6 impulsion pour accélérer la sortie de veiller à ce que d'un
temps de réponse encore plus courte pour servos numériques
de procéder comme suit.
Réglage du mode numérique:
1. Bénéficiaires de la "liaison" hors.
2. Pendant la mise sous tension du récepteur Easy-Link tou-
che plus de 1 seconde.
3. Laissez-vous Easy-Link touche-t-on. L'écran LED affiche le
mode numérique (LED rouge et vert).
4. Mettez le destinataire pour que les valeurs peuvent être.
MODE
mode normal
mode numérique
Le passage du mode analogique au numérique fonctionne de
la même blancs.
Remarque:
Le mode numérique uniquement sur les canaux 1-6!
Observer: Sélectionné mode numérique analogique servos
pas connecter. La haute fréquence peut être utilisée pour
provoquer la destruction du servo. Vérifiez chaque nouveau
F/S
réglage de votre récepteur!
---
Assurez-vous que le cours du processus dans l'environne-
ment n'a pas FASST émetteur sous tension!
---
ÉTEI
NTE
ÉTEI
NTE
ALLU
-MÉE
ALLU
-MÉE
20
Référence
2,4 GHz: F 8050
LED rouge
LED vert
un
dehors
un
un
