4.9

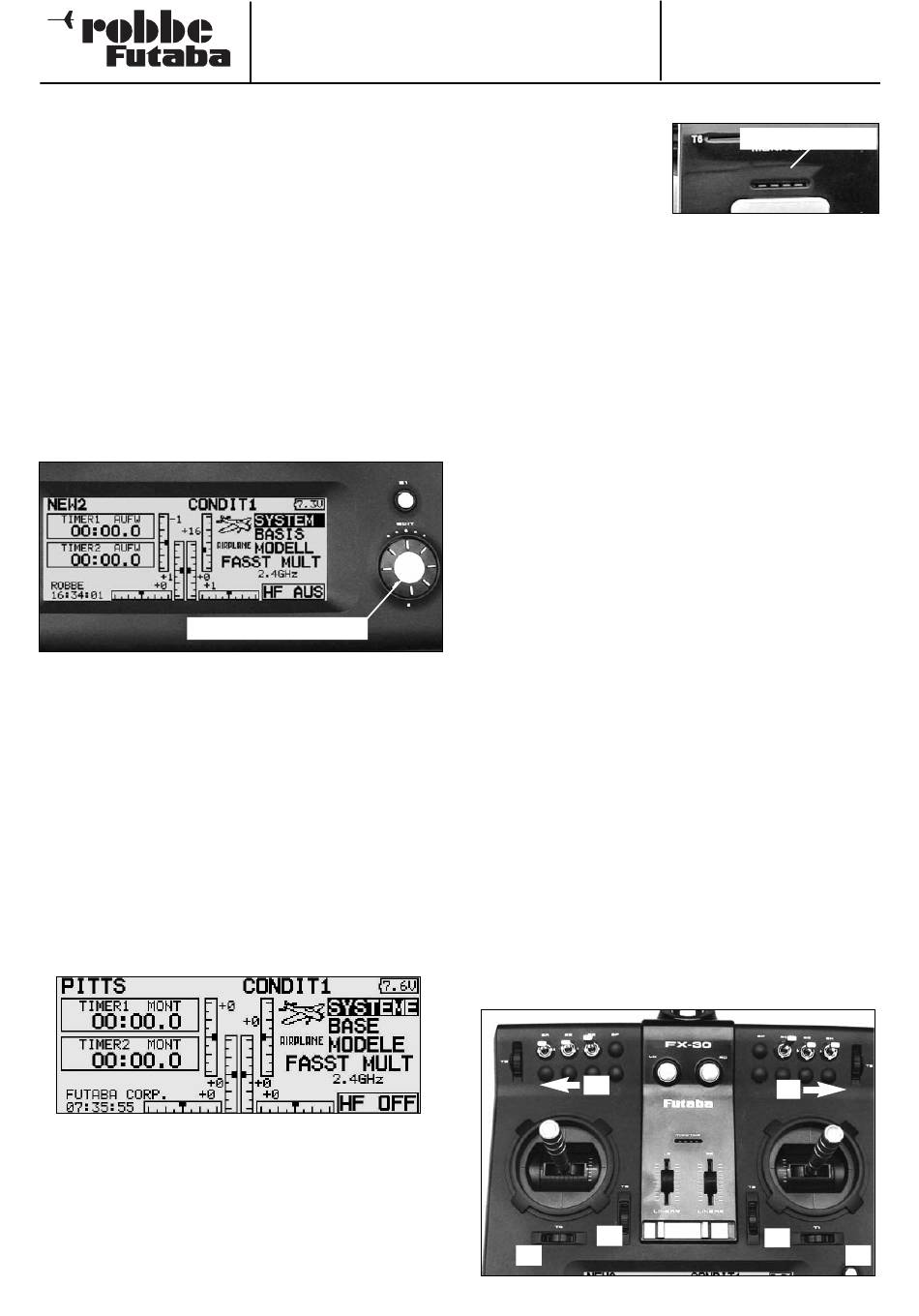

ÉLÉMENTS DE SAISIE
La programmation de l'émetteur FX-30 intervient en liaison
avec le grand écran à cristaux liquides parfaitement lisible à
l'aide du 'bouton rotatif 3-D' avec la fonction EDIT et la touche
S1.
PANNEAU DE COMMANDE DE L'ÉCRAN À CRISTAUX
LIQUIDES
Le grand écran graphique à cristaux liquides parfaitement lisi-
ble et bien contrasté de 255 x 96 points fournit à l'utilisateur
toutes les informations nécessaires à la programmation que
pendant la mise en ouvre de l'émetteur.
BOUTON ROTATIF 3-D / TOUCHE EDIT
La saisie de données lors de la programmation intervient
essentiellement via le 'bouton rotatif 3-D' permettant d'aug-
menter une valeur marquée ou de la diminuer par un mouve-
ment rotatif. Le fait d'appuyer sur la touche permet de confir-
mer des valeurs établies (Fonction EDIT).
'Bouton rotatif 3-D / EDIT"
TOUCHE DE SAISIE S1
La touche S1 permet de feuilleter vers l'avant ou à rebours
dans les sous-menus individuels sans se trouver directement
dans les réglages spéciaux. Une pression brève de la touche
permet de faire sauter le curseur dans sa position initiale. Pour
revenir à l'écran d'accueil (Home-Display), il faut maintenir la
pression pendant au moins 1 seconde. Afin que, pendant une
séance de pilotage, on ne risque par provoquer des mises au
point inopinées, la touche S1 fait également office de verrouil-
lage de touche (Key-Lock). Pour verrouiller et déverrouiller les
touches maintenir la pression sur l'écran d'accueil pendant au
moins 1 seconde.
L'illustration présente l'écran de démarrage. La description
individuelle de chacun des affichages est proposée au chapi-
tre 9.
FX-30
4.10 LED D'ÉTAT
Sur la façade se trouvent
deux LED d'état qui présen-
tent l'état de l'émetteur à
l'aide de séquences de clig-
notement et de couleurs
différentes.
• Un clignotement lent, en vert, apparaît pendant le transfert
du canal de fréquence au récepteur.
• La couleur de la LED de monitorage passe au vert lorsque le
cordon de contrôle direct des servos (DSC) est raccordé ou
lorsque l'émetteur est activé comme émetteur d'élève en
mode écolage.
• Un clignotement rapide, en rouge, indique qu'il n'y a pas de
module HF en place ou que le module HF installé dans l'é-
metteur n'est pas approprié à l'émetteur ou à la bande de
fréquence sélectionnée.
RÉSUMÉ DES COULEURS D'AFFICHAGE ESSENTIELLES:
LED rouge allumée :
LED rouge, verte allumée: rayonnement HF de l'émetteur
LED rouge clignote :
LED verte clignote
4.11 DISPOSITIF DE RÉGLAGE DE PRÉCISION ROTATIF
(ROTARY TRIMMER)
Les quatre dispositifs de réglage de précision au voisinage des
manches de commande (T1...T4), de même3 que les deux
installés latéralement en haut (T5 + 6), sont des trims rotatifs.
Ils peuvent être mis en ouvre librement pour le réglage de pré-
cision des manches de commande ou de tout autre organe de
transmission de même qu'en tant que transmetteurs de fonc-
tions de mixage. Chaque fois que le bouton est actionné, la
valeur de réglage établie varie d'un incrément préprogrammé.
Lorsque la position du dispositif de réglage atteint la position
neutre (position médiane) ou lorsqu'elle dépasse le point neu-
tre, retentit un signal acoustique.
La position actuelle du dispositif de réglage de précision appa-
raît sous forme de graphique à barres dans l'écran de démar-
rage et dans le menu "Trimmwert" (valeur des trims). Dans le
menu fonction, sont indiqués le taux d'intervention du disposi-
tif de réglage de précision et la valeur de l'incrément.
Dans le menu de base, sous-menu "Fonction" on affecte les
dispositifs de réglage de précision rotatifs aux transmetteurs
individuels pour faire office de fonction trim. De plus, dans ce
menu, il est possible d'établir la course de trims et le type de
trim (ATL, CENTRE, NORMAL).
T4
11
Référence
2,4 GHz: F 8050
LED de monitorage
le module HF est en place
absence de rayonnement HF.
absence du module HF
mode de contrôle direct des ser-
vos (DSC) ou mode moniteur-élève
T6
T3
T5
T2
T1
