Points à prendre en compte pour la qualité de l'alimentation
électrique publique
Cet équipement est conforme aux normes suivantes:
(1)
EN/IEC61000-3-11
, à condition que l'impédance du système Z
soit inférieure ou égale à Z
(2)
EN/IEC61000-3-12
à condition que le courant de court-circuit S
soit supérieur ou égal à la valeur S
au point d'interface entre l'alimentation de l'utilisateur et le système
public. Il est de la responsabilité de l'installateur ou de l'utilisateur
de l'équipement de s'assurer, en consultant l'opérateur du réseau
de distribution si nécessaire, que l'équipement est bien connecté
seulement à une alimentation avec respectivement:
une valeur Z
inférieure ou égale à Z
sys
une valeur S
supérieure ou égale à la valeur S
sc
Z
(Ω)
max
LRYEQ16A7Y1
0,24
(1) Norme technique européenne/internationale définissant les seuils
pour les variations de tension.
Fluctuations de tension et oscillations dans les systèmes
d'alimentation basse tension publics pour équipements avec
courant nominal de ≤ 75 A
(2) Norme technique européenne/internationale définissant les seuils
pour les courants harmoniques produits par les équipements
raccordés à des systèmes basse tension publics, avec un courant
d'entrée de > 16 A et ≤ 75 A par phase.

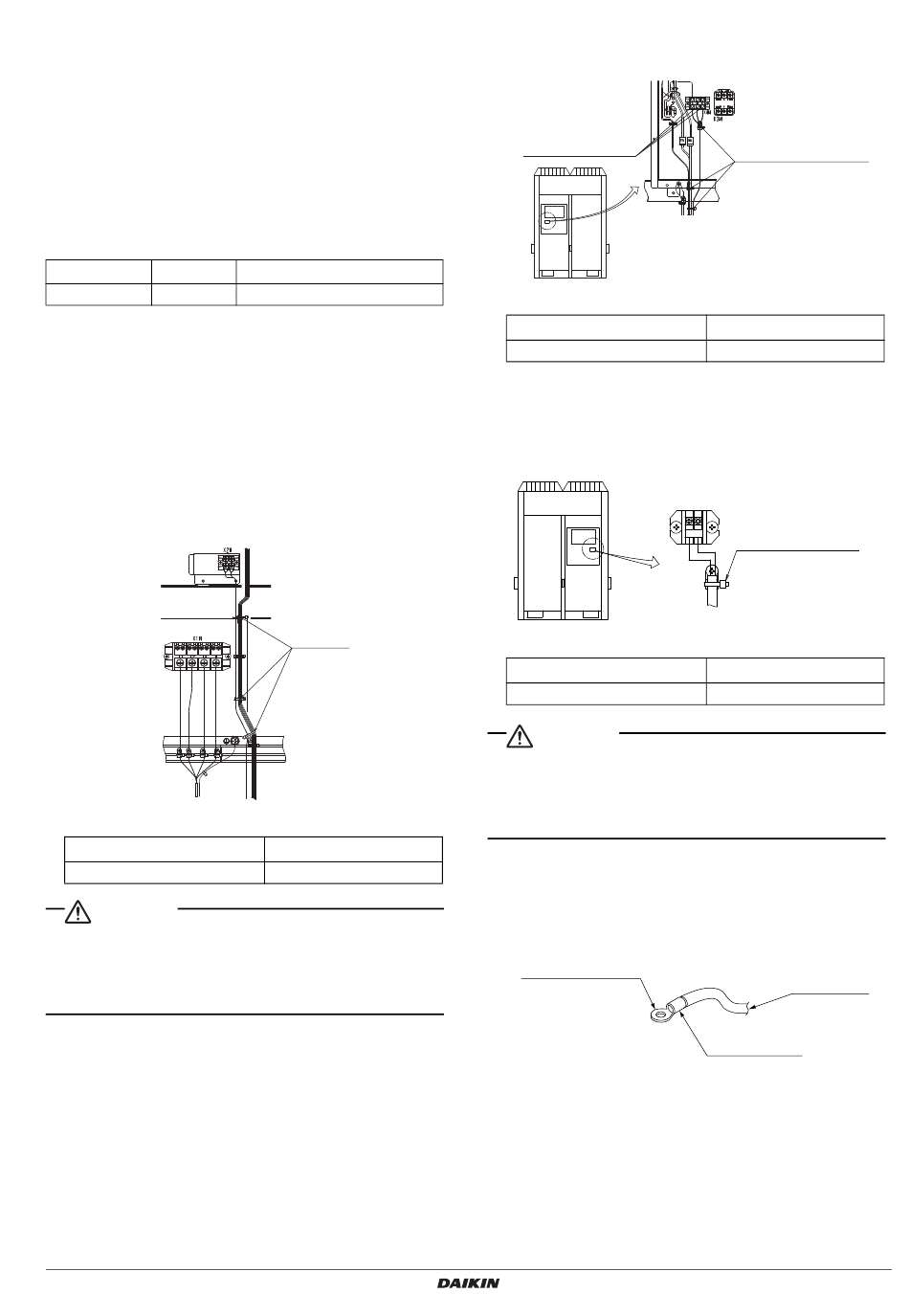

Connexions des câblages de sortie de fonctionnement
• Connectez les câblages de sortie de fonctionnement au bornier
de raccordement X2M et fixez-les comme indiqué dans le schéma
suivant:
Spécifications des câbles X2M
Épaisseur des fils électriques
Longueur du câblage max.
ATTENTION
• Reportez-vous absolument à "8-1 Exemple de câblage du système
entier" lorsque vous connectez le câblage de sortie de
fonctionnement.
Le compresseur risque de tomber en panne si vous ne connectez
pas le câblage de sortie de fonctionnement.
LRYEQ16A7Y1
CONVENI-PACK
4P448939-1A – 2016.07
et
max
minimum
sc
et
max
minimale.
sc
valeur S
minimale
sc
1020KVA
Serre-fils
0,75~1,25 mm
130 m
Connexions des câblages d'avertissement, d'alarme
• Connectez les câblages d'avertissement, d'alarme au bornier
de raccordement X4M et fixez-les comme indiqué dans
le schéma suivant:
sys
sc
Monter les
manchons isolants
Spécifications des câbles X4M
Épaisseur des fils électriques
Longueur du câblage max.
Remarque: veillez à isoler l'équipement de raccordement.
Connexions du câblage de l'interrupteur d'utilisation à distance
• Lorsque vous installez un interrupteur d'utilisation à distance,
fixez-le comme indiqué sur le schéma suivant:
Spécifications des câbles X3M
Épaisseur des fils électriques
Longueur du câblage max.
ATTENTION
• Pour l'interrupteur de télécommande, utilisez un contact
sans tension pour microcourant (pas plus de 1 mA, 12 V CC)
• Si l'interrupteur d'utilisation à distance est utilisé pour allumer et
éteindre l'unité, mettez l'interrupteur d'utilisation sur "UTILISATION
À DISTANCE".
2
<Précautions à prendre pour le raccordement des bornes>
• Veillez à utiliser les bornes à sertir de type à bague fournies
avec les manchons isolants.
• Utilisez les fils électriques spécifiés pour le câblage, et fixez les fils
de manière qu'aucune force extérieure ne soit appliquée sur
le bornier de raccordement.
Borne à sertir
• Utilisez un tournevis approprié pour serrer les vis des bornes.
Un tournevis de petite taille endommagera les têtes de vis, et
ne peut pas serrer les vis correctement.
• Ne serrez pas excessivement les vis des bornes, vous risqueriez
d'endommager les vis.
• Pour le couple de serrage des vis des bornes, reportez-vous au
tableau suivant.
Fixer le cablage avec
le serre-fils fourni
0,75~1,25 mm
130 m
Fixer le câblage de
l'interrupteur d'utilisation à
distance au bloc en résine
au moyen d'un serre-fils
X3M
1
2
(procuré sur place).
0,75~1,25 mm
130 m
Câble
d'alimentation
Manchon isolant
Manuel d'installation
2
2
16
