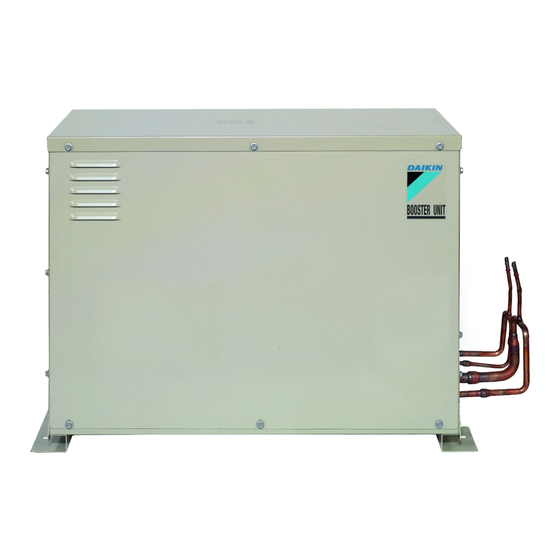

Daikin LCBKQ3AV1 Manuel D'installation
Masquer les pouces
Voir aussi pour LCBKQ3AV1:
- Manuel d'utilisation (20 pages) ,
- Manuel d'utilisation (128 pages)
Table des Matières
Publicité
Liens rapides
INSTALLATION MANUAL
Booster Unit
Installation manual
English
Booster Unit
Installationsanleitung
