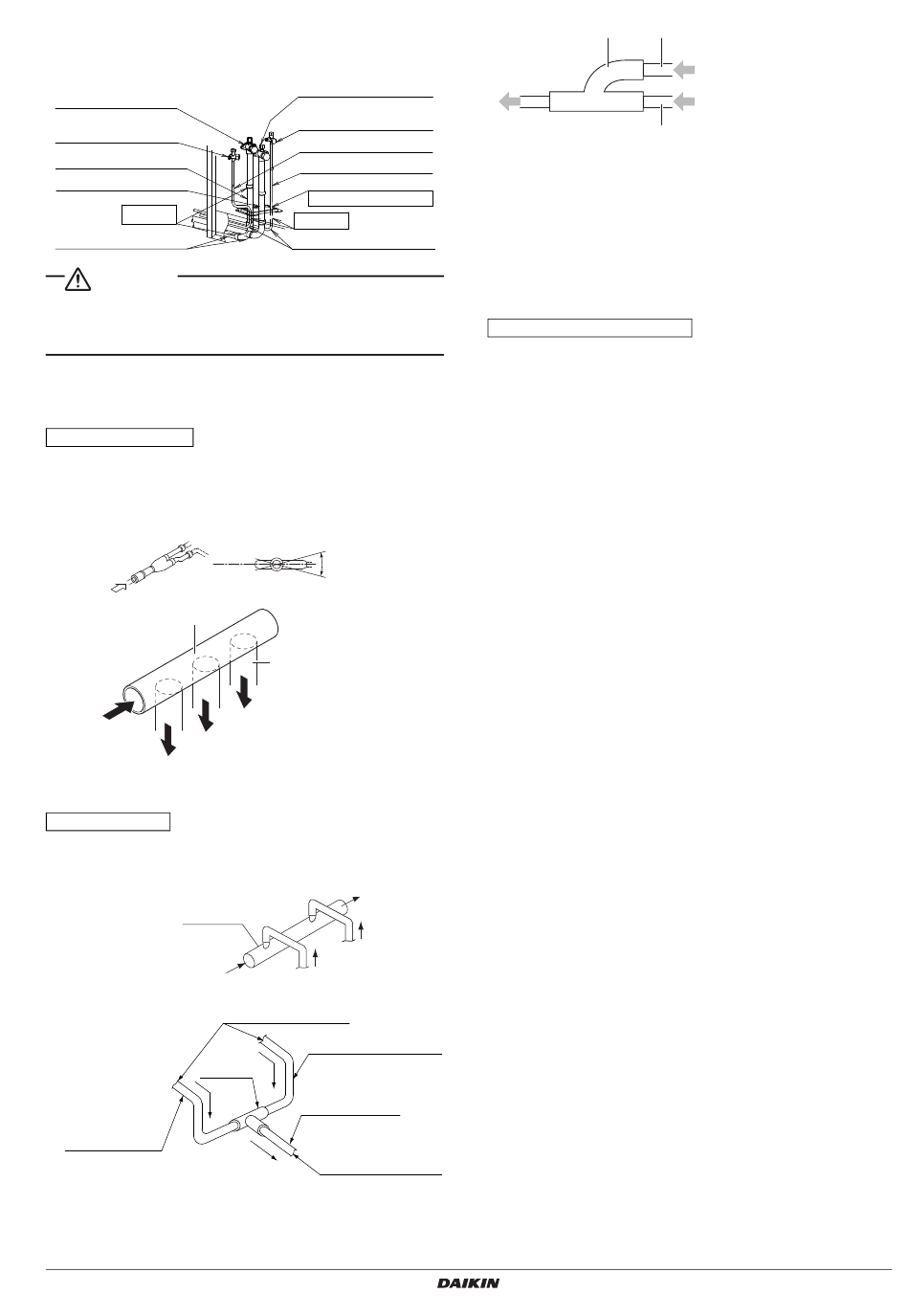

Lors d'une connexion latérale (fond)
Percez le trou du fond du cadre et faites passer les canalisations
en dessous du fond du cadre.
[2] Clapet d'arrêt du côté
gaz (Climatisation)
[1] Clapet d'arrêt du côté
liquide (Climatisation)
Tuyau accessoire du côté gaz (3)
Tuyau accessoire du côté gaz (4)
Soudure
Tuyaux du côté gaz (procurés sur place)
ATTENTION
• Assurez-vous que la canalisation sur le site n'entre pas en contact
avec d'autres canalisations, avec le cadre inférieur ou avec la
plaque latérale du produit.
Précautions à prendre concernant les conduites
Gardez les points suivants à l'esprit pour effectuer le branchement
des canalisations.
Tuyauterie de liquide
• Pour brancher le tuyau de liquide, en cas de joint, et branchez-le
horizontalement. Ceci empêchera tout écoulement irrégulier du
réfrigérant.
• Pour brancher le tuyau de liquide, en cas de collecteur, branchez-le
vers le bas.
Surface
horizontale
A-vue suivant la fléche
A
a
a Collecteur
b Tuyauterie de branchement vers le bas
Tuyauterie de gaz
• Pour brancher le tuyau de gaz, branchez de manière que le tuyau
branché soit situé au-dessus du tuyau principal (voyez l'illustration
ci-dessous). Ceci empêchera que de l'huile réfrigérante
s'accumule dans l'unité intérieure qui ne fonctionne pas.
Collecteur
Raccord en T
Canalisations de
branchement
Incliner le tuyau
vers le bas
LRYEQ16A7Y1
CONVENI-PACK
4P448939-1A – 2016.07
[3] Clapet d'arrêt du côté
gaz (Appareil frigorifique)
[4] Clapet d'arrêt du côté
liquide (Appareil frigorifique)
Tuyau accessoire du côté liquide (3)
Tuyau accessoire du côté liquide (4)
Trou d'expulsion
Perforer le trou d'expulsion
Soudure
Tuyaux du côté liquide (procurés sur place)
±30° ou moins
b
Côté unité intérieure
Canalisations de branchem
Incliner le tuyau
vers le bas
Tuyau principal
Incliner le tuyau
vers le bas
Côté de l'unité extérieu
a
b
c
a Joint
b Embranchement
c Tuyau principal
• Veillez à ce que la partie horizontale de la tuyauterie de gaz et le
collecteur refnet soient inclinés vers le bas vers l'unité extérieure
(reportez-vous à l'illustration ci-dessus).
• Si l'unité extérieure se trouve au-dessus, installez une trappe sur le
tuyau de gaz tous les 5 m à partir de l'unité extérieure. Ainsi, l'huile
retournera bien régulièrement dans le tuyau incliné vers le haut.
Conduites de liquide et de gaz
Veillez à isoler le branchement du réfrigérant (joints et collecteurs
refnet, raccords en T) avec une épaisseur égale à l'épaisseur
d'isolation de la tuyauterie de raccordement.
Manuel d'installation
12
