1. Fonctions
2. Mesures
3. Spécifications techniques
4. Déconnexion automatique
5. Interface de données RS 232
6. Remplacement de la batterie

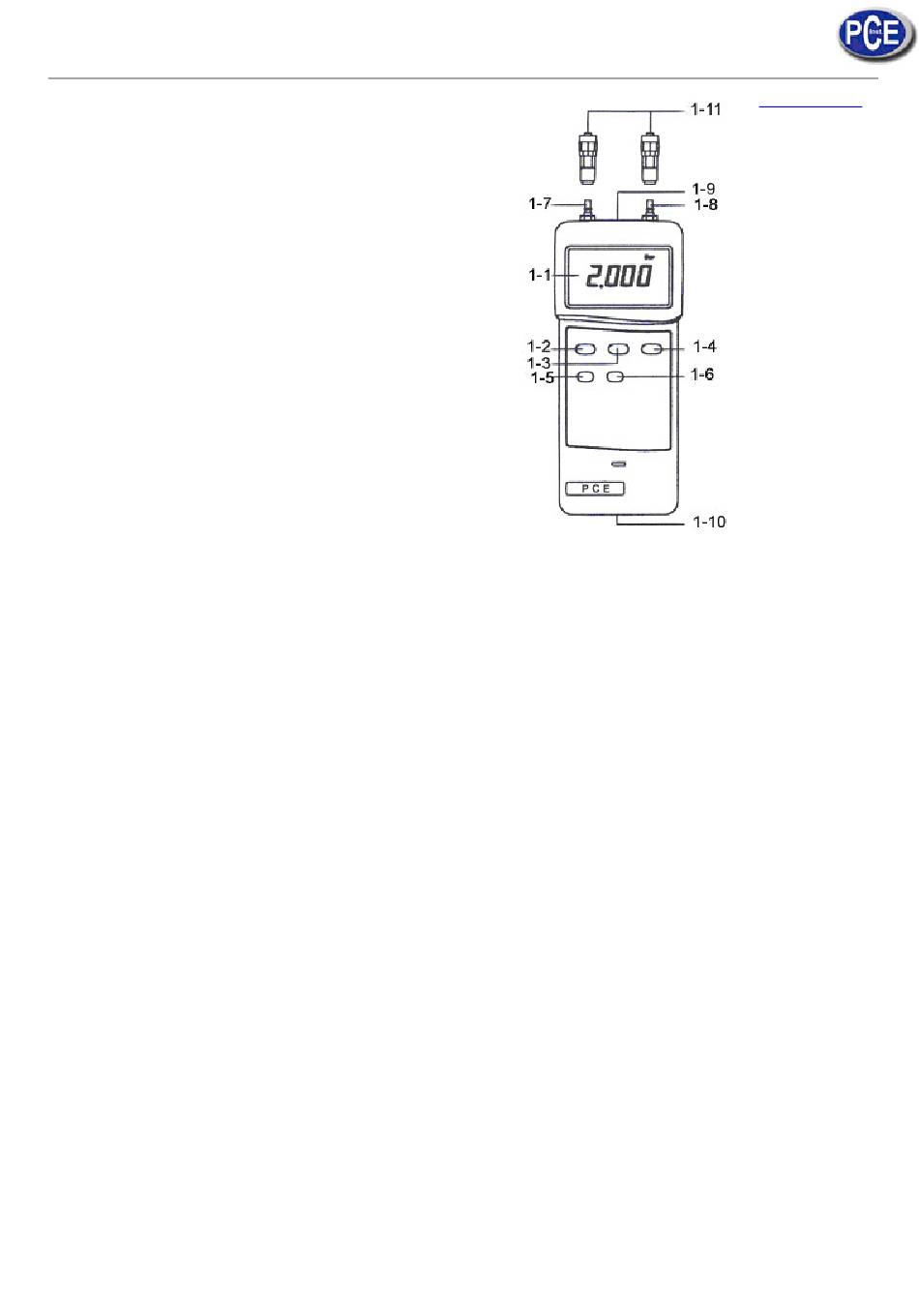

1. Fonctions.
1 - 1 Écran / Indicateur
1 - 2 Touche d'allumage/éteinte
1 - 3 Touche HOLD
1 - 4 Touche mise à zéro
1 - 5 Touche MAX / MIN
1 - 6 Touche de sélection d'unité
1 - 7 Prise de l'adaptateur pour les tubes 1
1 - 8 Prise de l'adaptateur pour les tubes 2
1 - 9 Connexion pour l'interface RS 232
1 - 10 Couvercle de la batterie
1 - 11 Touche pour adapter des tubes
2. Mesure.
- Allumez l'appareil avec la touche "Off / On" (1 – 2).
- Sélectionnez l'unité de mesure de pression souhaitée (mbar, mmHg, ...) avec la touche "NIT" (1 – 6).
- Effectuer la mise à zéro appuyant sur la touche "ZERO" (1 – 4).
- Introduisez les deux fiches (1 – 11) dans la prise de l'adaptateur (1 – 7 et 1 - 8).
L'écran indiquera une chiffre.
Attention: si la pression existant dans la prise 1 (1 - 7) est plus petite que la pression existant dans la prise 2 (1 – 8), un
résultat de mesure négatif se montrera. Au cas contraire, la pression serait positive.
- Si vous appuyez sur la touche "HOLD" pendant une mesure (1 – 3), la valeur actuelle se fixera sur l'écran et
apparaîtra le symbole "HOLD" sur l'écran. Si vous appuyez sur la touche "HOLD" (1 – 3) à nouveau, la valeur
disparaîtra et on indiquera les valeurs de mesures actuelles.
- Si vous appuyez la touche "MAX / MIN" (1 – 5), le symbole "REC" apparaîtra sur l'écran, et les valeurs maximum et
minimum d'une suite de mesures seront fixées. Si vous désirez récupérer la valeur maximum sur l'écran, appuyez sur la
touche "MAX / MIN" (1 – 5) à nouveau. La valeur et le symbole de "MAX" apparaîtra. Si vous appuyez à nouveau
Notice d'emploi
