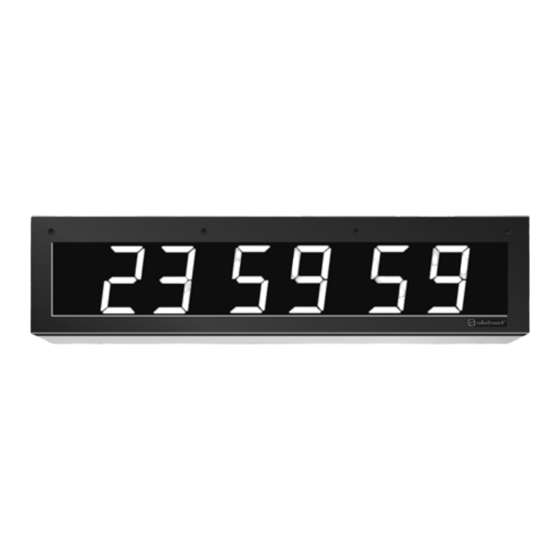

Siebert S302 Série Manuel D'utilisation

Masquer les pouces Voir aussi pour S302 Série:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'utilisation
Série S302
Afficheurs horaires géants numériques
Base de temps protocole horaire
en réseau NTP
BAL S302 NTP FR 3.2

Publicité

Table des Matières
loading

Manuels Connexes pour Siebert S302 Série

Sommaire des Matières pour Siebert S302 Série

  • Page 1 Manuel d'utilisation Série S302 Afficheurs horaires géants numériques Base de temps protocole horaire en réseau NTP BAL S302 NTP FR 3.2...
  • Page 2 , LRD et XC-Board sont des marques déposées par la société Siebert Industrieelektronik GmbH. Dans la mesure où d’autres noms de produits ou de sociétés sont mentionnés dans cette documentation, il peut s’agir de marques ou de noms commerciaux de leurs titulaires respectifs.
  • Page 3 Sommaire Chapitre 1 Consignes de sécurité Remarques importantes Sécurité Emploi conforme aux fins d'utilisation Montage et installation Mise à la terre Mesures CEM Recyclage Chapitre 2 Description des appareils Domaine d’application Construction des appareils Technique d'affichage Schéma de principe Taille d'affichage Calculateur de commande Paramétrage Interface Ethernet...
  • Page 4 BAL S302 NTP FR 3.2...
  • Page 5 Chapitre 1 Consignes de sécurité Remarques importantes Lisez ce manuel d'utilisation avant de mettre l'appareil en service. Vous y trouverez des consignes importantes relatives à l'utilisation, la sécurité et la maintenance des appareils. Cela vous garantira la protection nécessaire et évitera d'endommager l'appareil.
  • Page 6 Mise à la terre Les appareils sont équipés d’un boîtier métallique. Ce sont des appareils réalisés suivant la classe de protection I, et doivent être reliés à une prise de terre réglementaire. Le cordon secteur doit être équipé d’un conducteur de protection présentant une surface de section adéquate.

  • Page 7: Ce Manuel D'utilisation S'applique Aux Appareils Portant Les Désignations Suivantes

    Chapitre 2 Description des appareils Domaine d'application Ce manuel d'utilisation s'applique aux appareils portant les désignations suivantes : S302-xx/xx/xx-xxx/xx-U4 x = Codage de la version d’appareil (voir chapitre 6). Construction des appareils L’illustration suivante montre la version d’appareil S302-06/10/0x-xxx/xx-xx, représentative de toutes les autres versions d’appareils. Le cadre frontal du boîtier est arrêté...
  • Page 8 Schéma de principe Taille d'affichage Selon les versions, les appareils possèdent les tailles d'affichage suivantes : S302-x4/xx/xx-xxx/xx-xx 4 digits (affichage en heures et minutes) S302-x6/xx/xx-xxx/xx-xx 6 digits (affichage en heures, minutes et secondes) Les appareils à affichage bi-faces (S302-xx/xx/xx-2xx/xx-xx) affichent les mêmes informations sur les deux faces.

  • Page 9: Dans Les Appareils Prévus Pour Une Tension D'alimentation De 24 V Dc

    Paramétrage Le paramétrage de l’appareil se fait à l’aide d’un menu dans l’affichage de menu (voir chapitre 4). Interface Ethernet L'interface Ethernet se trouve sur la prise RJ45 du calculateur de commande. Elle présente les spécifications suivantes : Vitesse de transfert 10/100 Mb/s, reconnaissance automatique Isolation galvanique 1,5 kV...
  • Page 10 Chapitre 3 Fonction Base de temps Les appareils affichent le Temps Universel Coordiné (TUC) reçu d'un serveur NTP. Ils sont des clients NTP selon RFC1305 ou des clients SNTP selon RFC2030. Un écart max. de 1 seconde peut résulter du système de calcul. Fuseau horaire Si le temps local diffère du TUC, la phase C du menu permet de paramétrer un décalage (offset) de -12 à...
  • Page 11 Configuration par réseau La documentation de la connexion Ethernet (type Moxa NE-4100T), jointe à la livraison, fournit des informations détaillées. D’autres informations sont disponibles sur www.moxa.com. En cas du rétablissement des paramètres usine dans la phase U du menu, les paramètres usine de la connexion Ethernet sont également rétablis.
  • Page 12 Phase du menu Option Affichage de menu Adresse IP Statique P Stat DHCP* P DHCP Adresse IP Octet 1 (xxx.- - -.- - -.- - -) 192* Adresse IP Octet 2 (- - -.xxx.- - -.- - -) 168* Adresse IP Octet 3 (- - -.- - -.xxx.- - -) 127* Adresse IP...
  • Page 13 Phase du menu Option Affichage de menu Adresse IP serveur NTP Octet 1 (xxx.- - -.- - -.- - -) 192* Adresse IP serveur NTP Octet 2 (- - -.xxx.- - -.- - -) 168* Adresse IP serveur NTP Octet 3 (- - -.- - -.xxx.- - -) 127* Adresse IP serveur NTP Octet 4 (- - -.- - -.- - -.xxx)

  • Page 14: Version D'appareil

    Chapitre 6 Caractéristiques techniques Version d'appareil La version d’appareil est codée comme suit dans la désignation du type : S302 – – – 4 digits 6 digits Hauteur des caractères 57 mm Hauteur des caractères 100 mm Hauteur des caractères 160 mm Hauteur des caractères 250 mm LED standard LED pour applications extérieures...
  • Page 15 Puissance absorbée max. Appareils à affichage monoface Appareils à affichage bi-faces 4 digits 4 digits S302-x4/06/0x-1xx/xx-xx env. 14 VA S302-x4/06/0x-2xx/xx-xx env. 19 VA S302-x4/10/0x-1xx/xx-xx env. 21 VA S302-x4/10/0x-2xx/xx-xx env. 33 VA S302-x4/10/4x-1xx/xx-xx env. 50 VA S302-x4/10/4x-2xx/xx-xx env. 91 VA S302-x4/16/0x-1xx/xx-xx env.

  • Page 16: Dimensions Et Poids

    Chapitre 7 Dimensions et poids Appareils à L’illustration suivante montre la version d’appareil S302-04/10/4x-1xx/xx-xx, affichage monoface représentative de toutes les autres versions énumérées dans le tableau ci- dessous. ∅ 4 digits ø Poids S302-04/06/xx-1xx/xx-xx 400 mm 185 mm 110 mm 16 mm 7 mm env.
