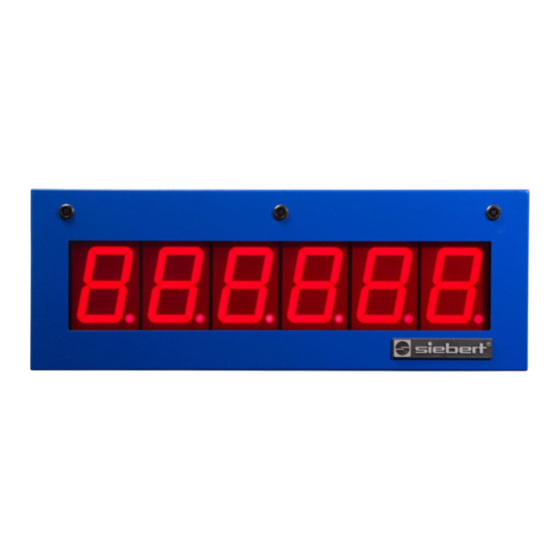

Siebert S302 Série Manuel D'utilisation

Masquer les pouces Voir aussi pour S302 Série:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'utilisation
Série S302
Afficheurs géants numériques
à interface Profibus-DP
BAL S302 PFB FR 1.2

Publicité

Table des Matières
loading

Manuels Connexes pour Siebert S302 Série

Sommaire des Matières pour Siebert S302 Série

  • Page 1 Manuel d'utilisation Série S302 Afficheurs géants numériques à interface Profibus-DP BAL S302 PFB FR 1.2...
  • Page 2 , LRD et XC-Board sont des marques déposées par la société Siebert Industrieelektronik GmbH. Dans la mesure où d’autres noms de produits ou de sociétés sont mentionnés dans cette documentation, il peut s’agir de marques ou de noms commerciaux de leurs titulaires respectifs.
  • Page 3 Sommaire Chapitre 1 Consignes de sécurité Remarques importantes Sécurité Emploi conforme aux fins d'utilisation Montage et installation Mise à la terre Mesures CEM Recyclage Chapitre 2 Description des appareils Domaine d’application Construction des appareils Technique d'affichage Schéma de principe Taille d'affichage Calculateur de commande Paramétrage Interface Profibus...
  • Page 4 BAL S302 PFB FR 1.2...
  • Page 5 Chapitre 1 Consignes de sécurité Des erreurs de bus peuvent engendrer des dommages matériels ou corporels. Noter que l’activation du menu peut entraîner une erreur de bus. Remarques importantes Lisez ce manuel d'utilisation avant de mettre l'appareil en service. Vous y trouverez des consignes importantes relatives à...
  • Page 6 Mise à la terre Les appareils sont équipés d’un boîtier métallique. Ce sont des appareils réalisés suivant la classe de protection I, et doivent être reliés à une prise de terre réglementaire. Le cordon secteur doit être équipé d’un conducteur de protection présentant une surface de section adéquate.

  • Page 7: Ce Manuel D'utilisation S'applique Aux Appareils Portant Les Désignations Suivantes

    Chapitre 2 Description des appareils Domaine d'application Ce manuel d'utilisation s'applique aux appareils portant les désignations suivantes : S302-xx/xx/xx-xxx/xx-K0 x = Codage de la version d’appareil (voir chapitre 5) Construction des appareils L’illustration suivante montre la version d’appareil S302-05/10/xx-xxx/xx-xx, représentative de toutes les autres versions d’appareils. Le cadre frontal du boîtier est arrêté...
  • Page 8 Schéma de principe Calculateur de commande Bloc d’alimentation Tension Interface Adresse d’alimentation Profibus 00...99 Taille d'affichage Selon les versions, les appareils possèdent les tailles d'affichage suivantes : S302-x1/xx/xx-xxx/xx-xx (1 digit) S302-x2/xx/xx-xxx/xx-xx (2 digits) C2…C1 S302-x3/xx/xx-xxx/xx-xx (3 digits) C3…C1 S302-x4/xx/xx-xxx/xx-xx (4 digits) C4…C1 S302-x5/xx/xx-xxx/xx-xx (5 digits) C5…C1...

  • Page 9: Dans Les Appareils Prévus Pour Une Tension D'alimentation De 24 V Dc

    Paramétrage Le paramétrage de l’appareil se fait à l’aide d’un menu dans l’affichage de menu (voir chapitre 4). Des erreurs de bus peuvent engendrer des dommages matériels ou corporels. Noter que l’activation du menu peut entraîner une erreur de bus. Interface Profibus L'interface Profibus se trouve sur le connecteur D-Sub femelle du calculateur de commande.
  • Page 10 Chapitre 3 Commande Des erreurs de bus peuvent engendrer des dommages matériels ou corporels. Noter que l’activation du menu peut entraîner une erreur de bus. Format des données La phase 1 du menu permet de sélectionner l'interprétation des données (voir chapitre 4).
  • Page 11 Format ASCII La transmission des données s’effectue avec un nombre d‘octets selon le nombre de digits de l'appareil. L'octet 0 contient le formatage de l'affichage. Les octets suivants contiennent la valeur d'affichage dans le format ASCII (caractères C8…C1) : Appareils à 1 digit Octet 0 Octet 1 S302-x1/xx/xx-xxx/xx-xx...

  • Page 12: Luminosité

    Clignotement L'activation du bit 5 de l'octet 0 entraîne le clignotement de l'affichage (pas ® possible sur les appareils à affichage LRD Couleur des LED L'activation des bits 7 et 6 de l'octet 0 permet de déterminer la couleur des LED (seulement appareils à...

  • Page 13: Paramétrage

    Chapitre 4 Paramétrage Menu Le paramétrage de l’appareil se fait à l’aide d’un menu dans l’affichage de menu. Des erreurs de bus peuvent engendrer des dommages matériels ou corporels. Noter que l’activation du menu peut entraîner une erreur de bus. En service normal, l’affichage de menu correspond à...
  • Page 14 Phase du menu Option Affichage de menu Format 16 bits entier non signé* des données 16 bits entier signé 24 bits entier non signé 24 bits entier signé ASCII Point décimal Pas de point décimal* Point décimal digit C1 Point décimal digit C2 Point décimal digit C3 Point décimal digit C4 Point décimal digit C5...

  • Page 15: Version D'appareil

    Chapitre 5 Caractéristiques techniques Version d'appareil La version d’appareil est codée comme suit dans la désignation du type : S302 – – – Pas de symbole Symbole de mesure 1 digit 2 digits 3 digits 4 digits 5 digits 6 digits 7 digits 8 digits Hauteur des caractères 57 mm...

  • Page 16: Puissance Absorbée Maximale Appareils À Affichage Monoface

    Puissance absorbée maximale Appareils à affichage monoface Appareils à affichage bi-faces 1 digit 1 digit S302-x1/10/0x-1xx/xx-xx env. 12 VA S302-x1/10/0x-2xx/xx-xx env. 16 VA S302-x1/10/4x-1xx/xx-xx env. 50 VA S302-x1/10/4x-2xx/xx-xx env. 91 VA S302-x1/16/0x-1xx/xx-xx env. 22 VA S302-x1/16/0x-2xx/xx-xx env. 35 VA S302-x1/16/4x-1xx/xx-xx env.

  • Page 17: Filtre Avant

    Appareils à affichage monoface Appareils à affichage bi-faces 7 digits 7 digits S302-x7/06/0x-1xx/xx-xx env. 17 VA S302-x7/06/0x-2xx/xx-xx env. 25 VA S302-x7/10/0x-1xx/xx-xx env. 30 VA S302-x7/10/0x-2xx/xx-xx env. 51 VA S302-x7/10/4x-1xx/xx-xx env. 50 VA S302-x7/10/4x-2xx/xx-xx env. 91 VA S302-x7/16/0x-1xx/xx-xx env. 104 VA S302-x7/16/0x-2xx/xx-xx env.

  • Page 18: Dimensions Et Poids

    Chapitre 6 Dimensions et poids Appareils à L’illustration suivante montre la version d’appareil S302-04/10/4x-1xx/xx-xx, affichage monoface représentative de toutes les autres versions énumérées dans le tableau ci- dessous. 1 digit Ø Poids S302-01/10/xx-1xx/xx-xx 330 mm 245 mm 145 mm 16 mm 7 mm env.
  • Page 19 Appareils à affichage bi-faces L’illustration suivante montre la version d’appareil S302-04/10/4x-2xx/xx-xx, représentative de toutes les autres versions énumérées dans le tableau ci- dessous. Les appareils à hauteur de caractères de 57 mm (S302-xx/06/xx-2xx/xx-xx) sont équipés de 2 anneaux de suspension au lieu de 4. 1 digit Poids S302-01/10/xx-2xx/xx-xx...

  • Page 20: Appareils À Affichage Monoface Et Symbole De Mesure

    Appareils à affichage mono- L’illustration suivante montre la version d’appareil S302-F3/10/4x-1xx/xx-xx, face et symbole de mesure représentative de toutes les autres versions énumérées dans le tableau ci- dessous. 1 digit + symbole de mesure A Ø Poids S302-F1/10/xx-1xx/xx-xx 330 mm 245 mm 145 mm 16 mm...
  • Page 21 Appareils à affichage bi-faces L’illustration suivante montre la version d’appareil S302-F3/10/4x-2xx/xx-xx, et symbole de mesure représentative de toutes les autres versions énumérées dans le tableau ci- dessous. Les appareils à hauteur de caractères de 57 mm (S302-xx/06/xx-2xx/xx-xx) sont équipés de 2 anneaux de suspension au lieu de 4.
  • Page 22 BAL S302 PFB FR 1.2...
