1
Surpassage du dôme (toujours OFF) (Gris/
Vert)
Se connecte à la broche #1 de l'interrupteur
externe de la lampe à dôme. Lorsqu'il est mis à
la masse, la lampe à dôme est éteinte en
permanence.
2
Surpassage du dôme (toujours ON) (Rouge/
Vert)
Se connecte à la broche #3 de l'interrupteur
externe de la lampe à dôme. Lorsqu'il est mis à
la masse, la lampe à dôme est allumée en
permanence.
3
Lampe à dôme (déclencheur de porte) (Bleu/
Vert)
Se connecte à l'interrupteur d'usine de la porte.
REMARQUES
• Effectuer les commutations en prenant soin d'écarter
le cordon d'alimentation.
• Effectuer les commutations correctement. Une
mauvaise installation pourrait provoquer l'allumage
constant du plafonnier ce qui risquerait d'épuiser la
batterie.

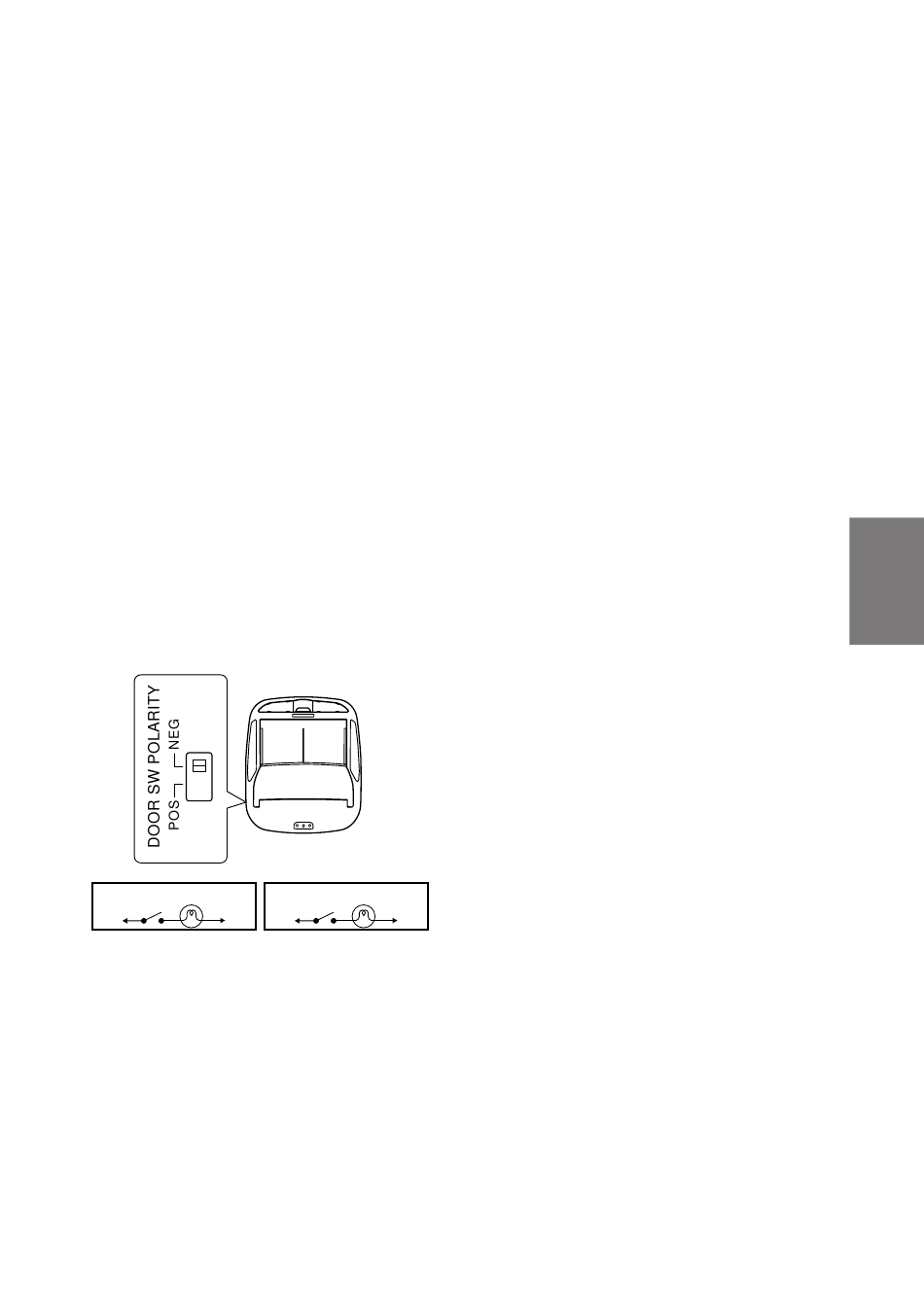

• La polarité de la porte du vehicule dépend du type de
véhicule et peut être modifiée par l'interrupteur
"Door SW polarity" situé sur le côté gauche de
l'unité principale. (Valeur par défaut: Système à
interrupteur négatif)
Système à interrupteur positif
+12V
4
Allumage à distance ON (Bleu/Blanc)
Se connecte à d'autres appareils comme par
exemple un petit amplificateur de s'allumer en
même temps que le TMX-R705. Il délivre +12V
lorsque l'appareil est sous tension.
5
GND (Noir)
Ceci est une borne de masse en commun pour
l'unité principale et la lampe à dôme. Une autre
ligne de masse GND se connecte à la broche #2
de l'interrupteur externe de la lampe à dôme.
Système à interrupteur négatif
GND
GND
+12V
6
BATT (Lampe à dôme) (Jaune/Vert)
Ceci délivre une tension constante de +12V pour
la lampe à dôme. Se connecte à la ligne +12V
de la lampe à dôme du véhicule.
7
BATT (Unité principale) (Jaune)
Ceci délivre une tension constante de + 12V pour
l'unité principale. Il est recommandable d'effectuer
des connexions séparées pour la ligne de la
batterie de la lampe à dôme afin d'éviter les
interférences et les surintensités de courant.
8
Support de fusible (5A)
9
KWE-508V (Inclus)
p
KWE-508V (Vendu séparément)
q
IGN/ACC (Rouge)
Ce fil se connecte au dispositif d'allumage ou à la
ligne d'accessoires du véhicule. Ceci déclenche la
mise sous tension de l'unité principale. Même si
les deux câbles DIN disposent de ce fil, seul un
d'entre eux doit être connecté à la ligne IGN/ACC.
w
GND (Noir)
Ceci est la masse de blindage GND. Elle devrait
être connectée au châssis du véhicule pour
réduire les interférences.
e
Sélection AV Externe (Rose/Bleu)
La sélection AV Externe oblige le TMX-R705 à
passer à l'entrée A/V émettant le signal de
déclencheur de sélection A/V.
r
Sortie de télécommande IR (Blanc/Marron)
Le fil de sortie de télécommande se connecte à
n'importe quel produit vidéo mobile ALPINE
disposant de la fonction d'entrée de télécommande
externe. Il peut, par exemple, s'agir d'un lecteur de
DVD, d'un magnétoscope ou d'un Tuner TV.
t
Connecteur AV RCA (Vidéo, Audio R, Audio L)
Ces connecteurs de type RCA se connectent à
n'importe quelle source vidéo. Ce connecteur sert
d'entrée A/V pour le TMX-R705, cependant il peut
servir de sortie à n'importe quel autre type d'unités.
y
Fil de télécommande (Blanc/Marron)
u
Câble de prolongation RCA (Inclus avec le
changeur DVD)
i
Câble de prolongation RCA (Vendu
séparément)
o
Câble Ai-NET (Inclus avec le changeur DVD)
DE
IT
SE
17
-FR
