Instructions d'assemblage
Ce moniteur supérieur motorisé nécessite une
alimentation de 12V CC pour l'ouverture et la
fermeture de l'affichage du moniteur.
NE PAS L'OUVRIR OU LE REFERMER A LA
MAIN et le manipuler avec soin.
Suivre soigneusement les instructions ci-dessous!
1
Retirer les vis de transport de l'appareil.
2
Connecter le cordon principal d'alimentation
(connecteur à 8 broches) ainsi que celui de
l'entrée AUX, connecteurs d'interconnexion
mini-DIN à RCA (se reporter à "Installation et
raccordements" page 16). Voir aussi, sur la
même page, le câble de rallonge 5m mini-DIN
(au connecteur AUX-IN 1) pour plus de détails,
Effectuez correctement les connexions de la
batterie, ACC (allumage) et terre pour
permettre le fonctionnement de l'appareil.
3-1 Placez l'unité à l'envers en la tenant par les
côtés tout en veillant à ne pas gêner
l'ouverture et la fermeture du moniteur. Ouvrez
le moniteur en observant la procédure suivante
(il peut être préférable de le faire à deux).
1) Appuyez sur la touche OPEN/CLOSE de
cet appareil, ou appuyez sur la touche
POWER, appuyez sur la touche OPEN/
CLOSE de la télécommande fournie et
maintenez-la enfoncé pendant au moins 2
secondes. Le moniteur s'ouvre et se ferme
automatiquement à chaque pression.
REMARQUES
• Ne pas ouvrir et fermer le moniteur en forçant
dessus. Ceci pourrait l'endommager.
• Le moniteur ne peut être ouvert ou fermé jusqu'à ce
que l'appareil soit mis tête en bas.
3-2 Utiliser la télécommande fournie pour régler
l'angle de vision du moniteur à votre
convenance.
(Voir Page 6 "Réglage de l'angle de vision du
moniteur".)
REMARQUE
Ne pas changer l'angle de vision du moniteur en
forçant dessus. Ceci pourrait l'endommager.

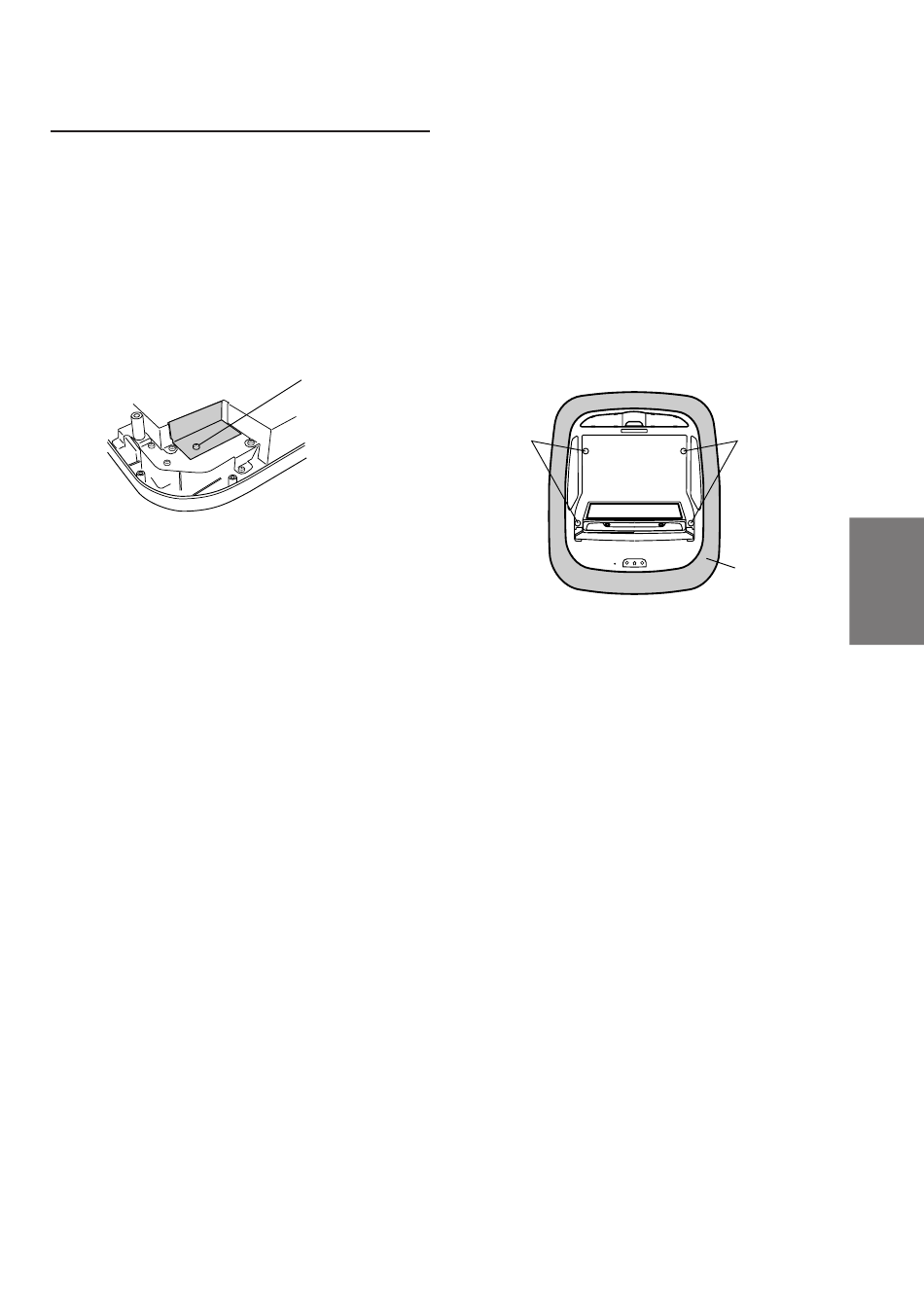

Vis de transport
4
Après avoir ouvert l'affichage du moniteur et
avoir réglé l'angle de vision, excentrer la ligne
de la batterie avant d'installer l'appareil.
5
Utiliser 4 vis pour le fixer à la plaque de
montage. (Les orifices des vis sont cachés
sous le panneau. Le panneau doit par
conséquent être ouvert.)
(Deux orifices de vis arrière sont situés sous la
plaque couvrant le mécanisme.)
Après avoir installé l'appareil, reconnecter la
ligne de la batterie, précédemment excentrée.
Vis
En cas de difficultés lors de l'installation, contacter
le service de support technique ALPINE.
Vis
Console
DE
IT
SE
15
-FR
