Série Mercury Quad de Digital Projection
Tailles de diagonales d'écran

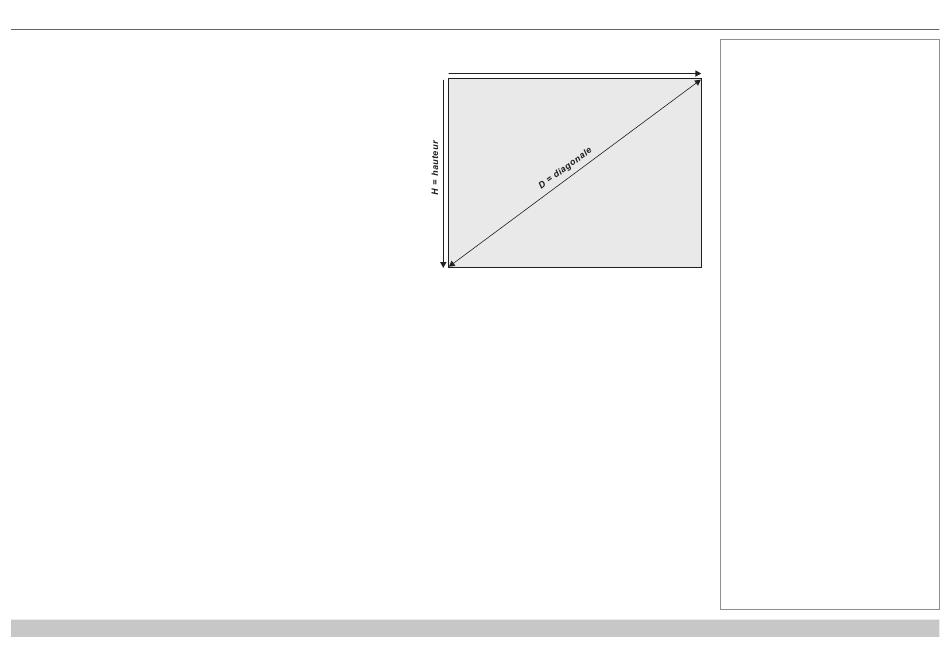

Les tailles des écrans sont parfois indiquées en référence à leur diagonale (D).
S'agissant de grands écrans et de distances de projection avec des rapports
d'aspect différents, il est plus pratique de mesurer la largeur (L) et la hauteur (H) de
l'écran.
Les exemples de calcul ci-dessous expliquent comment convertir la taille de
la diagonale pour obtenir la largeur et la hauteur, avec des rapports d'aspect
différents.
2.35:1 (Scope)
W = D x 0,92 H = D x 0,39
1.85:1
W = D x 0,88 H = D x 0,47
16:9 = 1.78:1
W = D x 0,87 H = D x 0,49
1.66:1 (Vista)
W = D x 0,86 H = D x 0,52
16:10 = 1.6:1 (rapport d'aspect natif pour projecteurs WUXGA)
W = D x 0,85 H = D x 0,53
Guide de références
EXIGENCES EN MATIÈRE D'ÉCRAN
W = largeur
Remarques
Rév. A mars 2017
page 99
