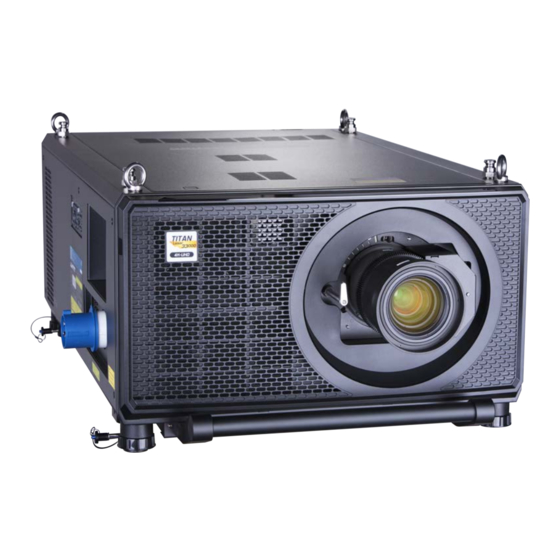

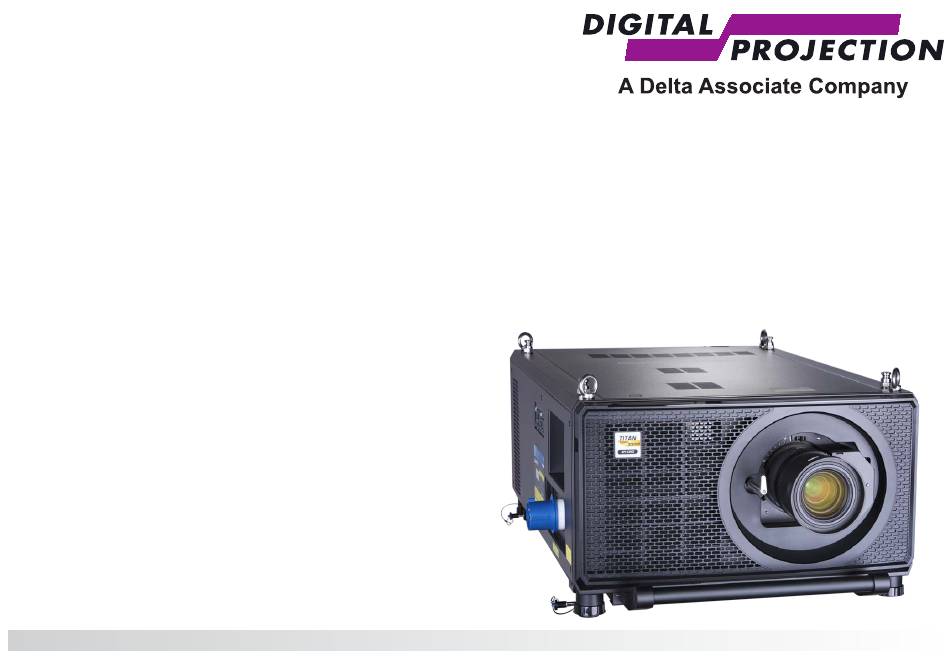

- Page 1 Titan Laser 4K-UHD Vidéoprojecteur numérique à luminosité élevée GUIDE D'INSTALLATION ET DE DÉMARRAGE RAPIDE GUIDE DE CONNEXION GUIDE D'UTILISATION GUIDE DE RÉFÉRENCES Rév. A décembre 2019 119-715...
-
Page 2: À Propos De Ce Document
Digital Projection s'efforce en permanence d’améliorer ses produits. Nous pouvons donc modifier les spécifications et conceptions, et ajouter de nouvelles fonctions sans préavis. Des mises à jour sont susceptibles d'être disponibles en ligne. Veuillez consulter le site Web de Digital Projection pour obtenir les documents les plus récents. Avis juridique Les marques de commerce et appellations commerciales mentionnées dans le présent document restent la propriété... -
Page 3: Informations Laser
Informations Laser Digital Projection Ltd. Titan Laser 4K-UHD Informations Laser Remarques Attention : l'utilisation de commandes ou de réglages ou la réalisation de procédures autres que celles spécifiées dans le présent document peut entraîner une exposition à des radiations dangereuses. Rayonnement optique Attention - rayonnement optique potentiellement dangereux émis par ce produit. -
Page 4: Avertissement Relatif Aux Dangers Du Faisceau Lumineux
Digital Projection Ltd. Titan Laser 4K-UHD Avertissement relatif aux dangers du faisceau lumineux Avertissement relatif aux dangers du faisceau lumineux Remarques La distance à risque est la distance mesurée entre l'objectif de projection et le point où l'intensité/l'énergie par unité de Conformément à... -
Page 5: Introduction
Remarques Ce manuel décrit à la fois la série Titan Laser 33000 4K-UHD et le Titan Laser 26000 4K-UHD. Nous vous félicitons d’avoir acheté ce produit Digital Projection. Votre projecteur présente les caractéristiques suivantes : 4K-UHD projecteur. Affichage 4K-UHD avec un traitement d'image fluide. -
Page 6: Table Des Matières
Digital Projection Ltd. Titan Laser 4K-UHD Sommaire Sommaire Remarques À propos de ce document Installer un cache sur l'objectif Symboles utilisés dans ce manuel Installer un support de stabilisation d'objectif Révision du produit Utilisation du projecteur Avis juridique Mise en marche du projecteur Informations Laser Arrêt du projecteur... - Page 7 Sommaire Digital Projection Ltd. Titan Laser 4K-UHD Remarques À l'intérieur d'un menu Paramètres de la correction de trapèze Accès aux sous-menus 4 coins Exécution des commandes Exemple de Top Right Corner (angle supérieur droit) Modification des réglages du projecteur Rotation Utilisation d'une barre de réglage pour régler une valeur...
- Page 8 Digital Projection Ltd. Titan Laser 4K-UHD Sommaire Remarques Réglage du raccourci clavier Source : 4:3 Réseau Source : 16:9 Network Setup Source : 16:10 (native) Art-Net Setup Exemple de format d'image : TheatreScope Art-Net Channel Setting Annexe CH: A: modes d'entrée de signal pris en charge...
- Page 9 Titan Laser 4K-UHD Vidéoprojecteur numérique à luminosité élevée GUIDE D'INSTALLATION ET DE DÉMARRAGE RAPIDE Rév. A décembre 2019 119-715...
-
Page 10: Contenu De La Boîte
Digital Projection Ltd. Titan Laser 4K-UHD Contenu de la boîte Contenu de la boîte Remarques Vérifiez que la boîte contient tous les articles énumérés dans cette liste. S'il manque un (des) article (s), veuillez contacter votre revendeur. Le projecteur est fourni avec une seule télécommande. -
Page 11: Connexion De L'alimentation
Connexion de l'alimentation Digital Projection Ltd. Titan Laser 4K-UHD Connexion de l'alimentation Remarques Reste du monde : Utiliser exclusivement le câble 1. Pousser fermement la prise du câble dans la prise d’alimentation fourni. 2. Faire pivoter la prise à 90° dans le sens des aiguilles d'une montre afin de la verrouiller Vérifier que la prise de courant... -
Page 12: Vue Générale Du Projecteur
Digital Projection Ltd. Titan Laser 4K-UHD Vue générale du projecteur Vue générale du projecteur Remarques 1. Verrous œil 2. Panneau de connectique Ne pas utiliser les objectifs de projection fixes 0.67:1 et 1.12:1 3. Broches d'empilement (x4) avec les projecteurs 4K-UHD 4. -
Page 13: Panneau De Commande
Panneau de commande Digital Projection Ltd. Titan Laser 4K-UHD Panneau de commande Remarques 1. POWER Permet d’allumer et d’éteindre le projecteur (VEILLE). SYNCHRO AUTO et ASPECT ne AUTO CENTER Témoin : fonctionnent pas lorsque le POWER INPUT SYNC ASPECT PIC MUTE... - Page 14 Digital Projection Ltd. Titan Laser 4K-UHD Panneau de commande 9. HOTKEYS Remarques Fonctions sélectionnables par l'utilisateur. Fonctions préréglées : HOTKEY 1 Information HOTKEY 2 Séquences internes HOTKEY 3 Charger mémoire de l'objectif Options supplémentaires : Mode Image, Correction de la luminosité ambiante, Figer, PIP Swap.
-
Page 15: Télécommande
Télécommande Digital Projection Ltd. Titan Laser 4K-UHD Télécommande Remarques 1. Alimentation ON / OFF Met sous et hors tension. 2. Pic Mute OPEN / CLOSE Le paramètre « PIC Mute » est Permet d’afficher et de masquer l’image projetée. défini dans le menu de Il existe deux autres paramètres pour le PIC Mute :... - Page 16 Digital Projection Ltd. Titan Laser 4K-UHD Télécommande 11. Réglage de l'OBJECTIF (LENS) Remarques FOCUS IN / OUT : réglage de la focalisation. Si la focalisation ne peut pas être SHIFT : maintenir ce bouton enfoncé, puis utiliser les boutons fléchés de réalisée à l'aide de la fonction de focalisation, appuyer sur les navigation pour déplacer l’objectif.
- Page 17 Télécommande Digital Projection Ltd. Titan Laser 4K-UHD 17. DISPLAYPORT 1 / R / touche numérique 4 Remarques Permet de sélectionner l'entrée DisplayPort 1. 18. HD-T / G / touche numérique 5 Permet de sélectionner l’entrée HDBaseT. 19. VGA / 3D / touche numérique 7 Pic Mute Ce projecteur ne dispose pas d'entrée VGA.
-
Page 18: Réception Infrarouge
Digital Projection Ltd. Titan Laser 4K-UHD Télécommande Réception infrarouge Remarques Le projecteur est équipé de capteurs infrarouges à l’avant et à l’arrière. 40˚ L’angle de capture est de 40°. Veiller à ce que la télécommande soit dans l’angle de capture pour envoyer des commandes au projecteur. -
Page 19: Positionnement De L'écran Et Du Projecteur
Positionnement de l'écran et du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Positionnement de l'écran et du projecteur Remarques 1. Installer l’écran en choisissant la meilleure position de visionnage pour votre public. Laisser toujours le projecteur refroidir pendant cinq minutes 2. -
Page 20: Inclinaison (Avant-Arrière Et Gauche-Droite)
Digital Projection Ltd. Titan Laser 4K-UHD Positionnement de l'écran et du projecteur Inclinaison (avant-arrière et gauche-droite) Remarques Le projecteur peut fonctionner dans de nombreuses positions. En mode portrait, il est recommandé de positionner le projecteur avec les entrées 360˚ 360˚... -
Page 21: Empilement Et Montage
Positionnement de l'écran et du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Empilement et montage Remarques Le projecteur peut être empilé à l'aide de la broche et des coupelles situées au dessus et en dessous du projecteur. La broche et les coupelles peuvent également être utilisées pour une fixation sur un rail de montage. -
Page 22: Utilisation Des Boulons À Œillet
Digital Projection Ltd. Titan Laser 4K-UHD Positionnement de l'écran et du projecteur Utilisation des boulons à œillet Remarques Quatre boulons à œillet sont montés sur le dessus du projecteur pour permettre à celui-ci d'être suspendu à l'aide de fil d'acier ou de chaînes. -
Page 23: Câbles De Suspension Filetés
Positionnement de l'écran et du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Câbles de suspension filetés Remarques Se reporter aux consignes suivantes pour passer le câble de suspension dans les boulons à 45° 45° œillet et pour connecter les deux extrémités aux points de suspension. -
Page 24: Changement D'objectif
Digital Projection Ltd. Titan Laser 4K-UHD Changement d'objectif Changement d'objectif Remarques Insertion d'un nouvel objectif Ne pas utiliser 0.67 : 1 Super 1. Tourner le levier de blocage de l'objectif dans le sens des aiguilles d'une montre en le large fixe les objectifs de projection avec les projecteurs dirigeant vers le haut pour ouvrir complètement le verrou. -
Page 25: Installer Un Cache Sur L'objectif
Changement d'objectif Digital Projection Ltd. Titan Laser 4K-UHD 1. Tourner le levier de blocage jusqu'à mi-position, puis tirer à fond sur l'objectif. Remarques 2. Tourner le levier de blocage de l'objectif dans le sens des aiguilles d'une montre en le dirigeant vers le haut, puis tirer à nouveau sur l'objectif pour l'extraire complètement. -
Page 26: Installer Un Support De Stabilisation D'objectif
Digital Projection Ltd. Titan Laser 4K-UHD Changement d'objectif 7. Visser les six vis afin de sécuriser le verre et le Remarques support sur le cache. Installer un support de stabilisation d'objectif 1. Retirer le couvercle à l'avant du projecteur 2. Retirer le support de l'objectif et l'objectif... - Page 27 Changement d'objectif Digital Projection Ltd. Titan Laser 4K-UHD 3. Retirer les trois vis de fixation M3 du collier de Remarques l'objectif 4. Retirer les deux vis M3 du support d’objectif fixe 5. Retirer le collier de l'objectif du support de l'objectif 6.
- Page 28 Digital Projection Ltd. Titan Laser 4K-UHD Changement d'objectif 8. Disposer le support de stabilisation sur le collier Remarques d'objectif 9. Visser les deux vis M2 afin de fixer le support de stabilisation sur le collier d'objectif 10. Disposer le collier d'objectif sur l'objectif 11.
- Page 29 Changement d'objectif Digital Projection Ltd. Titan Laser 4K-UHD 13. Placer l'objectif sur le projecteur Remarques 14. Visser les deux vis de fixation sur le collier de stabilisation de l'objectif 15. Replacer le couvercle à l'avant du projecteur Guide d'installation et de démarrage rapide Rév.
-
Page 30: Utilisation Du Projecteur
Le témoin POWER commence à clignoter en vert lorsque le projecteur s'allume. Lorsque le clignotement s'arrête, le témoin POWER s'allume en vert et le logo de Digital Projection apparaît à l'écran. Le projecteur est allumé et prêt pour la projection. -
Page 31: Réglage De L'objectif
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Réglage de l'objectif Remarques L'objectif peut être réglé à l'aide du menu Objectif ou bien des boutons « Objectif » de la télécommande. Menu Objectif Le menu Objectif permet d'accéder au paramètre Contrôle de l'objectif et à la commande Centrer l'objectif. - Page 32 Digital Projection Ltd. Titan Laser 4K-UHD Cette page est intentionnellement laissée vierge Rév. A décembre 2019...
- Page 33 Titan Laser 4K-UHD Vidéoprojecteur numérique à luminosité élevée GUIDE DE CONNEXION Rév. A décembre 2019 119-715...
-
Page 34: Entrées De Signal
Digital Projection Ltd. Titan Laser 4K-UHD Entrées de signal Entrées de signal Remarques Entrées et sorties numériques 1. HDMI 1 / HDMI 2 L'entrée HDMI 2.0 prend en charge HDCP 2.2. Pour une connectivité simultanée Raccorder un câble HDMI au connecteur. -
Page 35: Edid Sur Les Entrées Displayport, Hdmi Et Hdbaset
Entrées de signal Digital Projection Ltd. Titan Laser 4K-UHD EDID sur les entrées DisplayPort, HDMI et HDBaseT Remarques Si vous utilisez une carte graphique d'ordinateur ou une autre source qui répond au protocole EDID, la source se configurera automatiquement toute seule pour s'adapter à... -
Page 36: Connexions 3D
Digital Projection Ltd. Titan Laser 4K-UHD Connexions 3D Connexions 3D Remarques 1. Sync In / Sync Out Sync In est le signal d'entrée de synchronisation 3D. Connecter votre carte graphique ou votre serveur au connecteur 3D Sync. SYNC OUT SYNC IN... -
Page 37: 3D Sync
Connexions 3D Digital Projection Ltd. Titan Laser 4K-UHD 3D Sync Remarques 1. Entrée 3D 2. 3D Sync In 3. 3D Sync IR 4. Émetteur d'IR ou ZScreen Guide de connexion Rév. A décembre 2019 page 37... -
Page 38: Connexions Des Commandes
Digital Projection Ltd. Titan Laser 4K-UHD Connexions des commandes Connexions des commandes Remarques 1. Déclencheur 1 et Déclencheur 2 Les sorties Déclencheur sont définies dans le menu Pour obtenir la liste de toutes les SYNC OUT SYNC IN HDMI 3... -
Page 39: Exemples De Connexion Lan
Digital Projection Ltd. Titan Laser 4K-UHD Exemples de connexion LAN Remarques Les fonctions du projecteur peuvent être commandées via une connexion LAN en utilisant l'application Projector Controller, de Digital Projection, ou un programme d'émulation de terminal. Avec une connexion LAN, le... -
Page 40: Exemples De Connexion Rs232
Digital Projection Ltd. Titan Laser 4K-UHD Connexions des commandes Exemples de connexion RS232 Remarques Toutes les fonctions du projecteur peuvent être commandées via une connexion série, à l'aide des commandes décrites dans le Guide du protocole. Le Guide du protocole est disponible séparément... - Page 41 Titan Laser 4K-UHD Vidéoprojecteur numérique à luminosité élevée GUIDE D'UTILISATION Rév. A décembre 2019 119-715...
-
Page 42: Utilisation Des Menus
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation des menus Utilisation des menus Remarques Ouverture d'un menu Accéder aux divers menus à l'aide AUTO CENTER POWER INPUT SYNC ASPECT PIC MUTE HOTKEYS du panneau de commande du LIGHT TEMP LENS projecteur ou bien à l'aide de la télécommande. -
Page 43: Sortie Des Menus Et Fermeture De L'osd
Utilisation des menus Digital Projection Ltd. Titan Laser 4K-UHD Sortie des menus et fermeture de l'OSD Remarques Pour revenir à la page précédente, PRINCIPAL PRINCIPAL 1. Appuyer sur EXIT. Entrées HDMI 1 ▲ Pour fermer l'OSD. Séquences internes ► Objectif ►... -
Page 44: Accès Aux Sous-Menus
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation des menus Accès aux sous-menus Remarques Utiliser les boutons fléchés HAUT et BAS pour mettre le sous-menu en surbrillance, puis appuyer sur ENTER/OK. Exécution des commandes Si l'option contient une commande, le bouton OK s'affiche... -
Page 45: Utilisation D'une Barre De Réglage Pour Régler Une Valeur
Utilisation des menus Digital Projection Ltd. Titan Laser 4K-UHD Utilisation d'une barre de réglage pour régler une valeur Remarques Certains paramètres ouvrent une barre de réglage. Pour régler ce type de paramètres : Paramètre Valeur Barre de réglage 1. Appuyer sur les boutons fléchés GAUCHE ou DROITE ou sur ENTER/OK. Les boutons fléchés ouvrent la barre de réglage et règlent la valeur simultanément. -
Page 46: Utilisation Du Projecteur
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Utilisation du projecteur Remarques PRINCIPAL Entrées PRINCIPAL PRINCIPAL Appuyer sur ENTER/OK pour ouvrir la liste des Voir Entrées de signal sur la page entrées disponibles. Utiliser les boutons fléchés Entrées HDMI 1 ▲... -
Page 47: Menu Objectif
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Menu Objectif Remarques Objectif bloqué Objectif Quand cette fonction est sur Allumé, toutes les autres options du menu Objectif sont désactivées. Objectif bloqué Eteint Contrôle de l'objectif Ouvre un sous-menu, voir ci-dessous. -
Page 48: Mémoire De L'objectif
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Mémoire de l'objectif Remarques Ce menu vous permet de charger, d'enregistrer et de supprimer jusqu’à dix préréglages d’objectif, contenant Mémoire de l'objectif des informations sur le réglage de la position, du zoom, de la focalisation et du déplacement. -
Page 49: Image
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD IMAGE Remarques Noir dynamique IMAGE Activer le noir dynamique sur Allumé (On) afin de moduler la source lumineuse et d’augmenter ainsi le Les réglages suivants ne sont pas contraste dans les scènes plus sombres. - Page 50 Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Les options HDR doivent uniquement être utilisées avec des lecteurs multimédias et des sources équipées de contenu HDR et HDR. Remarques Le quantificateur perceptuel (PQ) est le concept de numérisation pour la capture et l'affichage. Il fournit des métadonnées permettant à l'affichage de comprendre le codage du contenu.
-
Page 51: Couleur
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Couleur Remarques Couleur Espace colorimétrique Auto Mode couleur CouleurMax CouleurMax Peak Contretypage manuel ► des couleurs Température de couleurs Native Gains et augmentations ► Espace colorimétrique Dans la plupart des cas, le réglage Auto détermine l’espace colorimétrique correct à utiliser. Dans le cas Couleur contraire, vous pouvez choisir un espace colorimétrique spécifique :... -
Page 52: Mode Couleur
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Mode couleur Remarques Le projecteur peut travailler dans les modes couleurs suivants : Couleur Un seul mode couleur peut être CouleurMax Espace colorimétrique Auto sélectionné à la fois. Les paramètres utilisés par les autres Contretypage manuel des couleurs... -
Page 53: Contretypage Manuel Des Couleurs
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Contretypage manuel des couleurs Remarques 1. Régler le Mode couleur sur Contretypage manuel des couleurs. Contretypage manuel des couleurs 2. Ouvrir le sous-menu Contretypage manuel des couleurs. Modèle de test - Auto Eteint Ici, vous disposez des options suivantes : Rouge ►... -
Page 54: Explications Sur Les Paramètres De Contretypage Des Couleurs
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Explications sur les paramètres de contretypage des couleurs Remarques Les niveaux de teinte, de saturation et de gain du menu Contretypage manuel des couleurs modifient les valeurs des couleurs comme suit : ROUGE 1. La teinte spécifie la position de chaque couleur (rouge, jaune, vert, cyan, bleu et magenta) par rapport aux couleurs voisines. -
Page 55: Température De Couleurs
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Température de couleurs Remarques 1. Régler le Mode couleur sur Température de couleurs. Couleur 2. Naviguer jusqu'au paramètre Température de couleurs. Choisir une valeur entre 3200K (couleur plus Espace colorimétrique Auto chaude) et 9300K (couleur plus froide) ou Native (sans correction). -
Page 56: Géométrie
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Géométrie Remarques Ce menu vous permet de compenser les distorsions de l’image provoquées par un angle de projection Géométrie inhabituel ou une surface irrégulière de l’écran. Le Format de l'image, le Zoom... -
Page 57: Zoom Numérique
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Zoom numérique Remarques Le zoom numérique élargit une section de l'image tout en rognant la section élargie à l'extérieur de la zone Zoom numérique afin de préserver les dimensions globales de l'image. -
Page 58: Surbalayage
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Surbalayage Remarques Utiliser ce paramètre pour compenser les bruits sur les bords de l'image ou leur manque de netteté. Géométrie Le Surbalayage n'est pas Couper supprime les artéfacts non désirés des bords de votre image en coupant les bords. -
Page 59: Supression
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Supression Remarques Utiliser cette fonction pour : Supression adapter l'image à un écran de taille inhabituelle ; Haut couper les points de codes temporels de la ligne supérieure d'une image ; couper les sous-titres, etc. -
Page 60: Correction De Trapèze
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Correction de trapèze Remarques Utiliser ce paramètre pour compenser toute déformation de l'image provoquée par un positionnement du Correction de trapèze projecteur différent de celui de l’écran sur le plan horizontal ou vertical. -
Page 61: Exemple De Correction De Trapèze
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Exemple de correction de trapèze Remarques Le projecteur est positionné sur un plan L’image qui en résulte est déformée angulaire L’image est corrigée en appliquant une Le format de l'image est corrigé lorsque le correction de trapèze, mais le format d'image... -
Page 62: Paramètres De La Correction De Trapèze
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Paramètres de la correction de trapèze Remarques 1. Projecteur vers la gaucheLe projecteur est positionné sur la gauche de l'écran. Pour corriger, appliquer une valeur de correction de trapèze horizontale positive à l'aide du bouton fléché... -
Page 63: Coins
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD 4 coins Remarques Pour chaque angle, appliquer la correction horizontale et/ou verticale nécessaire pour redonner à l'image sa 4 coins forme rectangulaire. Les corrections des angles Coin en haut à gauche ►... -
Page 64: Exemple De Top Right Corner (Angle Supérieur Droit)
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Exemple de Top Right Corner (angle supérieur droit) Remarques Sur cette illustration, l'angle supérieur droit requiert une correction horizontale et une correction verticale. Coin en haut à droite Coin en haut à droite X Coin en haut à... -
Page 65: Rotation
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Rotation Remarques Utiliser cette fonction pour corriger, par exemple, une erreur de montage faisant que l'image n'est pas au Rotation même niveau que l'écran. Rotation Réinitialiser Exemple de rotation 1. Zone du DMD™... -
Page 66: Parabole / Parabole
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Parabole / Parabole Remarques Les distorsions en coussinet (Pincushion) ou en barillet (Barrel) sont le produit d'une tension défectueuse ou Parabole / Parabole incorrecte de l'écran ou de l'utilisation d'une surface non plate. -
Page 67: Arc
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Remarques Cette fonctionnalité est similaire à Parabole / Parabole, mais vous permet d'appliquer indépendamment une courbure à chaque bord de l'image afin que vous puissiez avoir n'importe quelle combinaison de corrections. -
Page 68: Fichier De Déformation Client
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Fichier de déformation client Remarques Cette fonctionnalité permet de sélectionner des fichiers de déformation utilisateur prédéfinis. Utiliser Fichier de déformation client l’application Projector Controller PC pour créer des fichiers de déformation client. -
Page 69: Fusion Du Bord
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Fusion du bord Remarques Utiliser ce menu pour fusionner des images provenant d'une batterie de deux projecteurs ou plus. Cette Fusion du bord fonction estompe la sortie lumineuse du projecteur dans les bords qui se superposent avec ceux d'autres Si la Fusion du bord est réglée... -
Page 70: Blend Start
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Blend Start Remarques Utiliser les options de départ de la fusion pour désactiver les pixels au bord de l’image et définir le point de Blend Start départ de la région fusionnée. Utiliser les boutons fléchés GAUCHE et DROITE pour régler la largeur des Haut régions fusionnées :... -
Page 71: Largeur De La Fusion
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Largeur de la fusion Remarques Utiliser les boutons fléchés GAUCHE et DROITE pour régler la largeur des régions fusionnées : Largeur de la fusion 1. Haut Haut 2. Bas 3. Gauche Gauche 4. -
Page 72: Augmenter La Saturation Du Noir
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Augmenter la saturation du noir Remarques Le noir des régions fusionnées s'affiche en moins foncé que le reste de l'image. Pour compenser ce Augmenter la saturation du noir phénomène, utiliser ce menu afin d'augmenter les niveaux de noir du reste de l'image : Activer Lignes de réglages dans... - Page 73 Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Remarques Utiliser ce menu pour activer, désactiver et régler l’entrée 3D comme suit : La vidéo en 3D n'est possible Formats 3D Formats 3D Auto qu'avec les entrées HDMI 3 et Éteint (Off), Double lien et Trame séquentielle.
-
Page 74: Explications Sur Certains Paramètres 3D
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Explications sur certains paramètres 3D Remarques Régime nocturne Pour obtenir la sortie lumineuse Des bandes peuvent apparaître si l'image est affichée entièrement optimale et une bonne échelle de devant chaque œil des lunettes 3D ou si ZScreen n'est pas gris tout en éliminant l'effet... -
Page 75: Sync Décalage
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Sync décalage Remarques Le signal de synchronisation provenant du serveur 3D sera Vidéo entrante en phase avec les images générées par sa carte graphique. Toutefois, pour compenser les retards de commutation des lunettes ou du ZScreen, l'option Sync décalage est utilisée... -
Page 76: Laser
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Laser Remarques Mode d'alimentation Laser Eco réglera automatiquement la puissance du laser sur 70 %. Le projecteur doit être connecté via Mode d'alimentation Normal le réseau local au même groupe de Normal réglera la puissance sur 100 %. -
Page 77: Couleurmax
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD CouleurMax Remarques Le paramètre ColorMax permet d'adapter sept couleurs : rouge, vert, bleu, jaune, cyan, magenta et blanc. CouleurMax Le logiciel Projector Controller Vous pouvez introduire ici vos propres valeurs de gamme, ou modifier les valeurs que vous aurez importées Données mesurées... -
Page 78: Arrêt/Allumagearrêt/Allumage
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Arrêt/AllumageArrêt/Allumage Remarques Arrêt auto Arrêt/Allumage Régler ce paramètre sur Allumé (On) si vous voulez que le projecteur passe en mode VEILLE dès lors qu'aucune source d'entrée n'est détectée pendant 20 minutes. -
Page 79: Réglages De L'horloge
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Réglages de l'horloge Remarques Utiliser ce menu pour régler la date (au format AAAA/MM/JJ), l'heure (au format HH:MM) et le fuseau horaire. Réglages de l'horloge La date et l'heure que vous réglez ici auront une influence sur tout programme créé dans le menu... -
Page 80: Réglages De L'osd
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Réglages de l'OSD Remarques LANGUE permet de définir la langue de l'OSD. Réglages de l'OSD Position menu détermine l'emplacement de l'OSD sur l'écran lorsqu'il est activé. LANGUE French Transparence menu règle la transparence de l'OSD entre 0 % (aucune transparence), 25 %, 50 % et... -
Page 81: Edid Mode
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD EDID Mode Remarques Chaque entrée de signal est disponible dans le menu. Sélectionner la fréquence d'images et la résolution EDID Mode d'affichage appropriées pour chaque entrée. HDMI 1 4K/60 HDR HDMI 2... -
Page 82: Réseau
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Réseau Remarques Network Setup Réseau Accéder à ce sous-menu pour modifier les paramètres réseau du projecteur Network Setup ► Art-Net Setup Accéder à ce sous-menu pour modifier les paramètres réseau Art-Net du projecteur Art-Net Setup ►... -
Page 83: Art-Net Setup
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Art-Net Setup Remarques Art-Net Active Art-Net Setup Paramétrer sur Allumé (On) pour activer le contrôle du système d'éclairage électronique art-net DMX via le port art-net. Art-Net Active Eteint Paramétrer le Net, Sub Net, Universe et Start Address pour le réseau. -
Page 84: Pip
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Remarques Activer/désactiver la fonction PIP. La fonctionnalité PIP n'est pas Eteint disponible avec les entrées HDMI 3 Source ou HDMI 4. Permet de sélectionner une source d’entrée pour l'image PIP. Toute combinaison entre la source... -
Page 85: Information
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Information Remarques Ce menu fournit des informations sur la configuration logicielle et matérielle, la source d’entrée et les temps Information de fonctionnement du laser. Il permet également de restaurer les réglages sortie d'usine par défaut. -
Page 86: Statut De Système
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Statut de système Remarques Statut de système Pression atmosphérique 98988 Pa (116m) AC tension 180V - 264V Mode d'altitude Auto Alimentation de laser 100 % Clé de licence Passlicence, Temporisation,Non expiré Luminosité constante... -
Page 87: Statut Thermique
Utilisation du projecteur Digital Projection Ltd. Titan Laser 4K-UHD Statut thermique Remarques Statut thermique DMD température 22 / 30 (C) LD 1-5 température 20/18/19/20/19 (C) LD 6-10 température 24/23/22/22/20 (C) Vitesse de ventilateur 1406/1402/1396/1410 Vitesse de ventilateur 1493/1503/1493/1503 Vitesse de ventilateur... -
Page 88: Retour Configuration Sortie D'usine
Digital Projection Ltd. Titan Laser 4K-UHD Utilisation du projecteur Retour configuration sortie d'usine Remarques Pour restaurer les paramètres en sortie d'usine par défaut : Information Le mode Retour configuration 1. Naviguer jusqu'à Retour configuration sortie d'usine et appuyer sur ENTER. Model Name Titan Laser330004K-UHD sortie d'usine ne réinitialise pas les... -
Page 89: Pages Web Servies
Pages Web servies Digital Projection Ltd. Titan Laser 4K-UHD Pages Web servies Remarques Les pages Web servies vous permettent de contrôler le projecteur à distance via un réseau local. L'adresse IP par défaut est 192.168.0.100. Guide d'utilisation Rév. A décembre 2019... - Page 90 Digital Projection Ltd. Titan Laser 4K-UHD Pages Web servies Remarques Guide d'utilisation Rév. A décembre 2019 page 90...
- Page 91 Pages Web servies Digital Projection Ltd. Titan Laser 4K-UHD Remarques Guide d'utilisation Rév. A décembre 2019 page 91...
- Page 92 Digital Projection Ltd. Titan Laser 4K-UHD Pages Web servies Remarques Guide d'utilisation Rév. A décembre 2019 page 92...
- Page 93 Pages Web servies Digital Projection Ltd. Titan Laser 4K-UHD Remarques Guide d'utilisation Rév. A décembre 2019 page 93...
- Page 94 Digital Projection Ltd. Titan Laser 4K-UHD Pages Web servies Remarques Guide d'utilisation Rév. A décembre 2019 page 94...
- Page 95 Pages Web servies Digital Projection Ltd. Titan Laser 4K-UHD Remarques Guide d'utilisation Rév. A décembre 2019 page 95...
- Page 96 Digital Projection Ltd. Titan Laser 4K-UHD Pages Web servies Remarques Guide d'utilisation Rév. A décembre 2019 page 96...
- Page 97 Pages Web servies Digital Projection Ltd. Titan Laser 4K-UHD Remarques Guide d'utilisation Rév. A décembre 2019 page 97...
- Page 98 Digital Projection Ltd. Titan Laser 4K-UHD Cette page est intentionnellement laissée vierge Rév. A décembre 2019...
- Page 99 Titan Laser 4K-UHD Vidéoprojecteur numérique à luminosité élevée GUIDE DE RÉFÉRENCES Rév. A décembre 2019 119-715...
-
Page 100: Choix D'un Objectif
Digital Projection Ltd. Titan Laser 4K-UHD Choix d'un objectif Choix d'un objectif Remarques Plusieurs objectifs sont disponibles. Votre choix sera guidé par la taille de l'écran, le format de l'image, la distance de projection et la sortie lumineuse. Les calculs de la distance de Le tableau ci-dessous répertorie tous les objectifs disponibles dans l'ordre de leur rapport de projection :... -
Page 101: Rapports De Projection
Choix d'un objectif Digital Projection Ltd. Titan Laser 4K-UHD Calculez l'objectif requis en calculant le rapport de projection. Le calcul de base indiqué ci-contre Remarques ne tient pas compte du DMD™ ni des dimensions de l'image, qui Le rapport de projection est le rapport entre la distance de projection et la largeur de l'écran ... -
Page 102: Exemple De Calcul De Base
Digital Projection Ltd. Titan Laser 4K-UHD Choix d'un objectif Exemple de calcul de base Remarques 1. Calculer le rapport de projection à l'aide de la formule. Votre écran mesure 4,5 m de large, et vous voulez placer le projecteur Le calcul de base indiqué ci-contre DONNÉES NÉCESSAIRES POUR CE CALCUL... -
Page 103: Calcul De Précision D'objectif
Choix d'un objectif Digital Projection Ltd. Titan Laser 4K-UHD Calcul de précision d'objectif Remarques Présentation de la correction TRC Le choix de l'objectif influencera la taille de l'image et résoudra les divergences entre la résolution DMD™ et celle de la source. -
Page 104: Calcul De La Trc
Digital Projection Ltd. Titan Laser 4K-UHD Choix d'un objectif Calcul de la TRC Remarques Pour calculer la TRC, utiliser la formule suivante : La correction TRC ne peut s'appliquer que si elle est supérieure à 1. Si elle est inférieure ou égale à 1, ne l'appliquez pas et Tableau de TRC calculez le rapport de projection à... -
Page 105: Exigences En Matière D'écran
Exigences en matière d'écran Digital Projection Ltd. Titan Laser 4K-UHD Exigences en matière d'écran Remarques Ajustement de l'image sur l'affichage Si l'image source fournie au projecteur est plus petite que la résolution 4K-UHD, l’image ne remplira pas l'affichage. Les exemples suivants vous indiquent comment afficher un certain nombre de formats courants, en fonction de la résolution de votre DMD™. -
Page 106: 4K-Uhd Images Wuxga Affichées En Pleine Hauteur
Digital Projection Ltd. Titan Laser 4K-UHD Exigences en matière d'écran 4K-UHD images WUXGA affichées en pleine hauteur Remarques UXGA = 4:3 = 1.33:1 = 2873 pixels WUXGA = 16:10 = 1.6:1 = 3456 pixels Guide de références Rév. A décembre 2019... -
Page 107: Positionnement De L'image
Positionnement de l'image Digital Projection Ltd. Titan Laser 4K-UHD Positionnement de l'image Remarques La position normale du projecteur est au centre de l'écran. Toutefois, vous pouvez régler le projecteur au-dessus ou en Voir Contrôle de l'objectif sur la dessous du centre, ou d'un côté, et ajuster l'image à l'aide page 47 pour obtenir davantage d'informations sur le déplacement... -
Page 108: Exemples De Formats D'image
Digital Projection Ltd. Titan Laser 4K-UHD Positionnement de l'image Si un seul réglage sort des plages Remarques spécifiées sur la page suivante, vous pourriez obtenir un niveau de distorsion inacceptable, en Voir Contrôle de l'objectif sur la page 47 pour obtenir davantage particulier aux angles de l’image,... -
Page 109: Source : 16:9
Positionnement de l'image Digital Projection Ltd. Titan Laser 4K-UHD Source : 16:9 Remarques Format 16:10 Format: Source / 16:9 Source : 16:10 (native) Format: Source / 16:10 Guide de références Rév. A décembre 2019 page 109... -
Page 110: Exemple De Format D'image : Theatrescope
Digital Projection Ltd. Titan Laser 4K-UHD Positionnement de l'image Exemple de format d'image : TheatreScope Remarques Le paramètre TheaterScope est utilisé conjointement avec un objectif anamorphoseur afin de restituer des images 2.35:1 projetées au format 16:9. Ces images sont projetées avec des lignes noires en haut et en bas de l'écran 16:9 pour compenser la différence entre les formats d'image. -
Page 111: Annexe Ch: A: Modes D'entrée De Signal Pris En Charge
Annexe CH: A: modes d'entrée de signal pris en charge Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: modes d'entrée de signal pris en charge Remarques Formats 2D HDMI 1/2 et HDBaseT HDMI 3/4 Fréquence de Format Fréquence de Display Résolution... - Page 112 Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: modes d'entrée de signal pris en charge HDMI 1/2 et HDBaseT HDMI 3/4 Fréquence de Remarques Format Fréquence de Display Résolution trame de sortie Remarques du signal trame (Hz) Port 8/10/12-...
- Page 113 Annexe CH: A: modes d'entrée de signal pris en charge Digital Projection Ltd. Titan Laser 4K-UHD HDMI 1/2 et HDBaseT HDMI 3/4 Fréquence de Remarques Format Fréquence de Display Résolution trame de sortie Remarques du signal trame (Hz) Port 8/10/12-...
-
Page 114: Formats 3D
Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: modes d'entrée de signal pris en charge Formats 3D Remarques Source d'entrée Fréquence de trame de Fréq-V H Fréq. Standard Remarques Résolution V-Total HDMI Double lien (Hz) (kHz) sortie (Hz) HDMI 3 / 4... -
Page 115: Formats Sdi
Annexe CH: A: modes d'entrée de signal pris en charge Digital Projection Ltd. Titan Laser 4K-UHD Formats SDI Remarques Rythmes (timings) Mode SDI Link Standard du signal Encodage couleur Structure de l'échantillonnage Profondeur de bit NTSC SMPTE 259M-C 270Mbps SD... -
Page 116: Annexe Ch: A: Précisions Sur Le Câblage
Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: précisions sur le câblage Annexe CH: A: précisions sur le câblage Remarques Entrées et sorties de signal HDMI 1 et 2 Connecteur de type A 19 broches 1. Données TMDS 2+ 2. -
Page 117: Displayport
Annexe CH: A: précisions sur le câblage Digital Projection Ltd. Titan Laser 4K-UHD DisplayPort Remarques DisplayPort 1.2 Broche 1 ML_Lane 0 (p) Ligne 0 (positive) Broche 2 Ground Broche 3 ML_Lane 0 (n) Ligne 0 (négative) Broche 4 ML_Lane 1 (p) Ligne 1 (positive) -
Page 118: 3G-Sdi In, 3G-Sdi Out
Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: précisions sur le câblage 3G-SDI in, 3G-SDI out Remarques BNC 75 ohms 3G-SDI connector Entrée HDBaseT Prise RJ45. HDBaseT / LAN Guide de références Rév. A décembre 2019 page 118... -
Page 119: Connexions Des Commandes
Annexe CH: A: précisions sur le câblage Digital Projection Ltd. Titan Laser 4K-UHD Connexions des commandes Remarques Une seule connexion à distance Prise RJ45 (partagée avec HDBaseT) (RS232 ou LAN) doit être utilisée à la fois. HDBaseT / LAN RS232 Connecteur de type D 9 broches 1. -
Page 120: Annexe Ch: A: Schéma De Mémoire Et Éléments De La Mémoire
Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: schéma de mémoire et éléments de la mémoire Annexe CH: A: schéma de mémoire et éléments de la mémoire Remarques Vous trouverez ci-dessous un résumé des paramètres OSD pouvant être enregistrés dans les préréglages de la mémoire. - Page 121 Annexe CH: A: schéma de mémoire et éléments de la mémoire Digital Projection Ltd. Titan Laser 4K-UHD Mémoire par entrée Remarques Mémoire Entrée Élément (Paramètres prédéfinis Remarque globale A/B/C/D) ◎ Décalage rouge ◎ Décalage vert ◎ Décalage bleu Lorsque le Mode couleur est sélectionné sur l'option Gains et augmentations.
- Page 122 Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: schéma de mémoire et éléments de la mémoire Mémoire par entrée Remarques Mémoire Entrée Élément (Paramètres prédéfinis Remarque globale A/B/C/D) ◎ MUBC ◎ Orientation ◎ Mode haute altitude ◎ Réglages d'écran Alimentation auto ◎...
- Page 123 Annexe CH: A: schéma de mémoire et éléments de la mémoire Digital Projection Ltd. Titan Laser 4K-UHD Mémoire par entrée Remarques Mémoire Entrée Élément (Paramètres prédéfinis Remarque globale A/B/C/D) ◎ Passerelle Lan ◎ DNS Lan ◎ MAC Lan ◎ AMX Lan ◎...
-
Page 124: Annexe Ch: A: Glossaire Des Termes
Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: glossaire des termes Annexe CH: A: glossaire des termes Remarques 1080p Une résolution HDTV qui correspond à 1920 x 1080 pixels (un format d'image d'écran large de 16:9). Balayage progressif Une méthode d'actualisation de l'image : les lignes de chaque trame sont tracées séquentiellement, sans entrelacement. - Page 125 Annexe CH: A: glossaire des termes Digital Projection Ltd. Titan Laser 4K-UHD Contraste (optique) Remarques La différence d'intensité entre les zones les plus sombres et les plus claires de l'écran. Couleurs primaires Trois couleurs dont deux ne peuvent pas être mélangées pour obtenir la troisième. Dans les systèmes de télévision à couleurs additives, les couleurs primaires sont le rouge, le vert et le bleu.
- Page 126 Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: glossaire des termes DMD™ (Digital Micromirror Device™) Remarques L'outil optique qui transforme le signal électronique de la source d'entrée en une image optique projetée sur l'écran. Le DMD™ d’un projecteur a une résolution fixe, ce qui affecte le format de l’image projetée.
- Page 127 Annexe CH: A: glossaire des termes Digital Projection Ltd. Titan Laser 4K-UHD Gamme de couleurs Remarques Le spectre des couleurs disponibles à l'affichage. HDCP (High-bandwidth Digital Content Protection, ou protection des contenus numériques à large bande passante) Un schéma de cryptage utilisé pour protéger le contenu vidéo.
- Page 128 Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: glossaire des termes Lumen Remarques Une unité photométrique de la puissance lumineuse. Pour les projecteurs, il est normalement utilisé pour spécifier la quantité totale de lumière visible émise. Luminance Également appelée « Y », il s’agit de la partie d’un signal Vidéo composante qui influence la luminosité, à savoir la partie noire et blanche.
- Page 129 Annexe CH: A: glossaire des termes Digital Projection Ltd. Titan Laser 4K-UHD Remarques Objectif anamorphique Un objectif spécial qui, lorsqu'il est utilisé avec le format d'image TheaterScope, permet de regarder du contenu au format 2.35:1 dans une source 16:9. OSD (affichage sur écran) Les menus du projecteur qui vous permettent de régler divers paramètres.
- Page 130 Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: glossaire des termes Régime nocturne Remarques Temps inséré entre les images lors de l'utilisation de lunettes 3D actives afin d'éviter les images fantômes générées par le temps nécessaire pour passer de l'œil gauche à l'œil droit.
- Page 131 Annexe CH: A: glossaire des termes Digital Projection Ltd. Titan Laser 4K-UHD Remarques Taux de balayage horizontal Le taux auquel les lignes du signal entrant sont actualisées. Le taux est défini par la synchronisation horizontale de la source et est mesuré en Hertz.
- Page 132 Digital Projection Ltd. Titan Laser 4K-UHD Annexe CH: A: glossaire des termes Vignettage Remarques Recadrage optique de l'image provoqué par les composantes dans l'objectif de projection. Cela peut arriver si un décalage trop important est appliqué lors du positionnement de l'image à l'aide du support de l'objectif.
-
Page 133: Coordonnées
Coordonnées : Digital Projection Japan Digital Projection Asia Digital Projection China Digital Projection Inc. Digital Projection Limited 〒 105-0012 東 京 都 港 区 芝 大 門 16 New Industrial Road, #02-10 中 国 北 京 市 朝 阳 区 芍 药 居 北...
