AVERTISSEMENT
Risque d'accident par la casse soudaine en raison d'un endommagement des fibres
carbone du fait d'un montage exécuté de manière incorrecte.
-S'assurer que la totalité du serrage de la potence se fait dans la zone de serrage du pivot
de fourche – voir Mesures, page 9.
-S'assurer que le Ø intérieur du serrage de la potence correspond à la cote demandée –
voir Ø intérieur serrage de potence, page 9.
- Ne jamais dépasser la hauteur maximale permise d'empilement de bagues de rehausse! (ill. 7)
- En aucun cas dépasser la saillie max. autorisée de l'écarteur supérieur ou de la potence. (ill. 7)
-S'assurer que les rebords de la potence soient lisses et exempts d'arêtes vives (limer le
cas échéant) !
-En aucun cas dépasser le couple de serrage de 6N·m (53lbf·in) lors du serrage de la vis
de réglage du jeu de direction. (ill. 8)
-En aucun cas dépasser le couple de serrage de 10 N·m (89 lbf·in) lors du serrage des vis
de serrage de votre potence. En aucun cas toutefois dépasser le couple de serrage ad-
missible des vis de serrage de votre potence. (ill. 9)
-En aucun cas utiliser la Scapula si des claquements ou des cliquetis se produisent lors
du serrage des vis de serrage de la potence - nous renvoyer impérativement la Scapula
pour un contrôle dans ce cas.
Risque d'accident par une potence de direction qui glisse du fait d'une friction réduite.
-Ne jamais appliquer de graisse sur le pivot de fourche !
Scapula
)

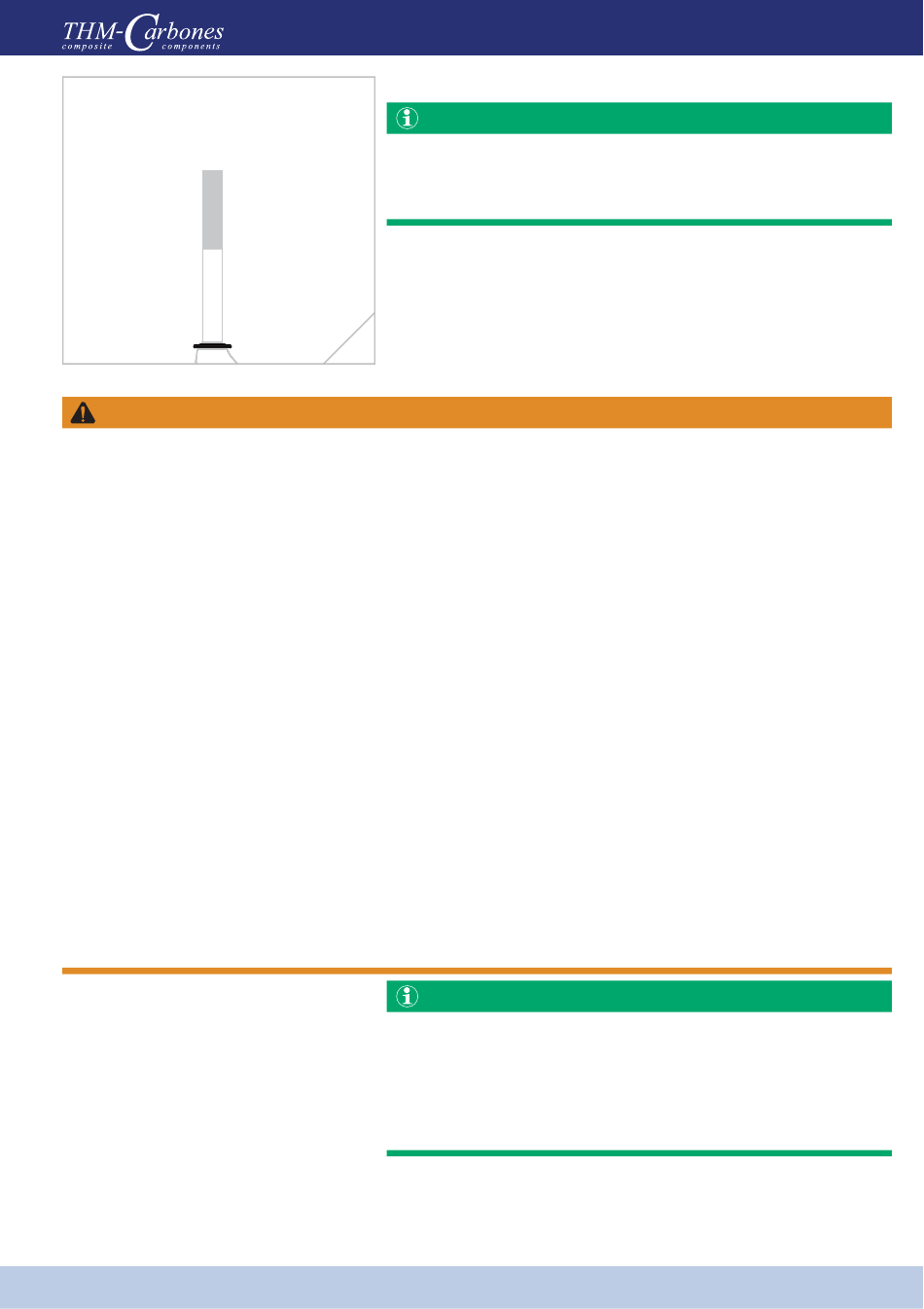

Monter le cône de fourche avec l'outil adéquat.
Tourner l'outil de montage de cône de fourche de 5 à
10° à chaque manipulation, ce qui permettra d'assu-
rer une insertion homogène du cône de fourche !
Le cône de fourche est monté sans espace sur sa
Î
portée.
6
Monter la Scapula dans la douille de direction
L'utilisation d'une pâte de montage au carbone
adéquate entre pivot de fourche et potence aide à
réduire le couple de serrage requis
(par ex. : DYNAMIC Montagepaste.
Pour plus d'informations : www.bokhoven.de)
)
Appliquer le cas échéant la pâte de montage
carbone sur la surface de liaison entre fourche et
potence.
Montage
(ill. 6)
