Analyseur de puissance PA3000 - Manuel d'utilisation
et
La valeur de référence peut être la mesure fondamentale ou la mesure efficace.
La référence par défaut est la valeur fondamentale.
Distorsion harmonique totale. La distorsion harmonique totale (THD) mesure
de la déformation d'un signal.
Dans les menus V et A, vous pouvez configurer les paramètres suivants :
Référence harmonique. Fondamentale ou efficace (fondamentale par
défaut).
Parité des harmoniques (paire/impaire). Harmoniques paires et impaires
ou impaires uniquement (par défaut paires et impaires).
Plage des harmoniques. 2 à 100 (par défaut 7). Il s'agit de la dernière
harmonique utilisée dans le calcul. Si seules les harmoniques impaires
sont spécifiées et si la plage est définie avec un nombre pair, l'harmonique
précédente est la dernière utilisée.
Harmonique nulle. Exclure ou Inclure (Exclure par défaut)
Pour les paramètres de distorsion et des harmoniques, les valeurs sont conservées
que l'affichage réel de la mesure soit actif ou inactif. Par exemple, si le nombre
d'harmoniques à afficher est modifié de 7 à 13, la désactivation puis la réactivation
de l'affichage des harmoniques de tension n'a pas d'influence sur ce paramètre.

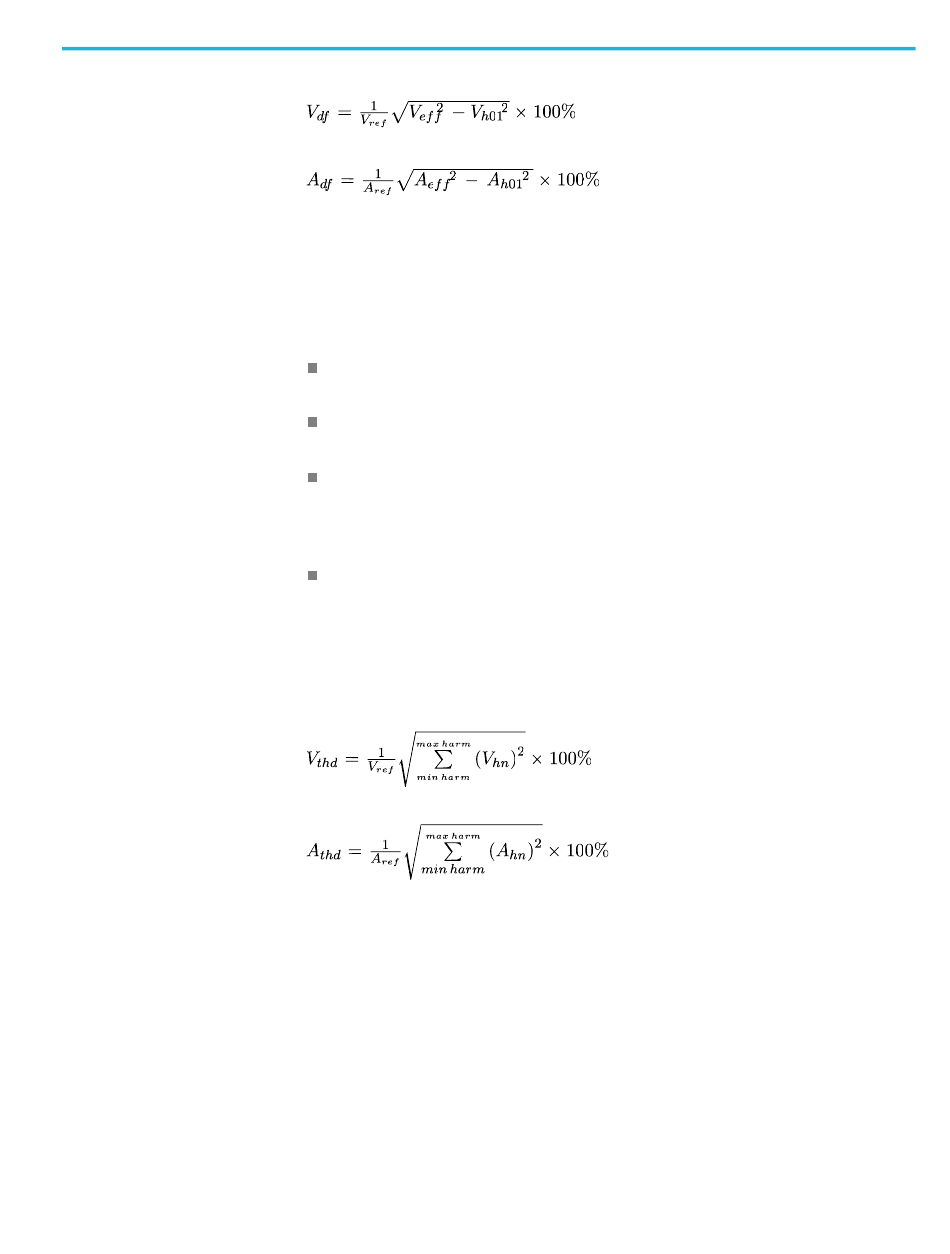

Les formules de la distorsion harmonique totale pour la tension et l'intensité sont :
et
La formule de la distorsion harmonique totale (auparavant appelée formule des
séries) fournit des résultats plus précis pour le bruit harmonique lorsque la
THD est inférieure à 5 %. Lorsque vous sélectionnez la formule de la THD,
il est important de définir le nombre maximal d'harmoniques avec un nombre
suffisamment grand pour obtenir des résultats acceptables. Plus le nombre
d'harmoniques est élevé, plus le calcul est précis.
Facteur d'influence téléphonique. Le facteur d'influence téléphonique (TIF) est
une mesure de la THD pondérée à des fréquences comprises dans la bande
passante d'un circuit téléphonique normal. Il mesure comment la distorsion
de la tension ou du courant dans des circuits électriques d'alimentation peut
Système de menus
41
